分享｜煤炭地质勘查图例图式（ DZ/T 0302-2017）

引言

为了适应煤炭地质勘查技术发展，加快煤炭地质勘查制图工作规范化、标准化，满足计算机辅助制图以及编制数字地质图的要求，制定本标准。本标准制定基础主要是原煤炭工业部地质局制定的《煤田地质标准图例》（1986）和中国煤炭地质总局组织的历次全国煤炭资源预测项目制定的图式图例和数据模型。

适用范围

煤炭地质勘查图例图式（ DZ/T 0302-2017）规定了煤炭地质勘查图例图式。适用于煤炭地质勘查各个阶段野外地质填图及室内编图工作，其他制图工作可参照使用。

编制原则

• 本标准依据煤炭地质勘查特点设计图例图式。
• 本标准主要规范大中比例尺图件图例图式，兼顾中小比例尺区域性和全国性图件。其他煤炭地质图件可按照本标准原则自行拟定图例图式。
• 本标准注重各种符号的系统性、通用性，在同一图种上，一种符号只代表一种内容或含义。
• 本标准设计的各种花纹尽量做到含义确切，绘制方便，便于计算机制图。
• 本标准充分考虑了煤炭地质研究和勘查技术发展需要，但对老的名词术语,只要不是明显相互对立，都加以保留，对长期习惯通用的符号，如无原则性错误，尽量保留。
• 本标准中所有用颜色表示的面元、弧段，均按DZ/T0179中各种色谱选用。

内容示例

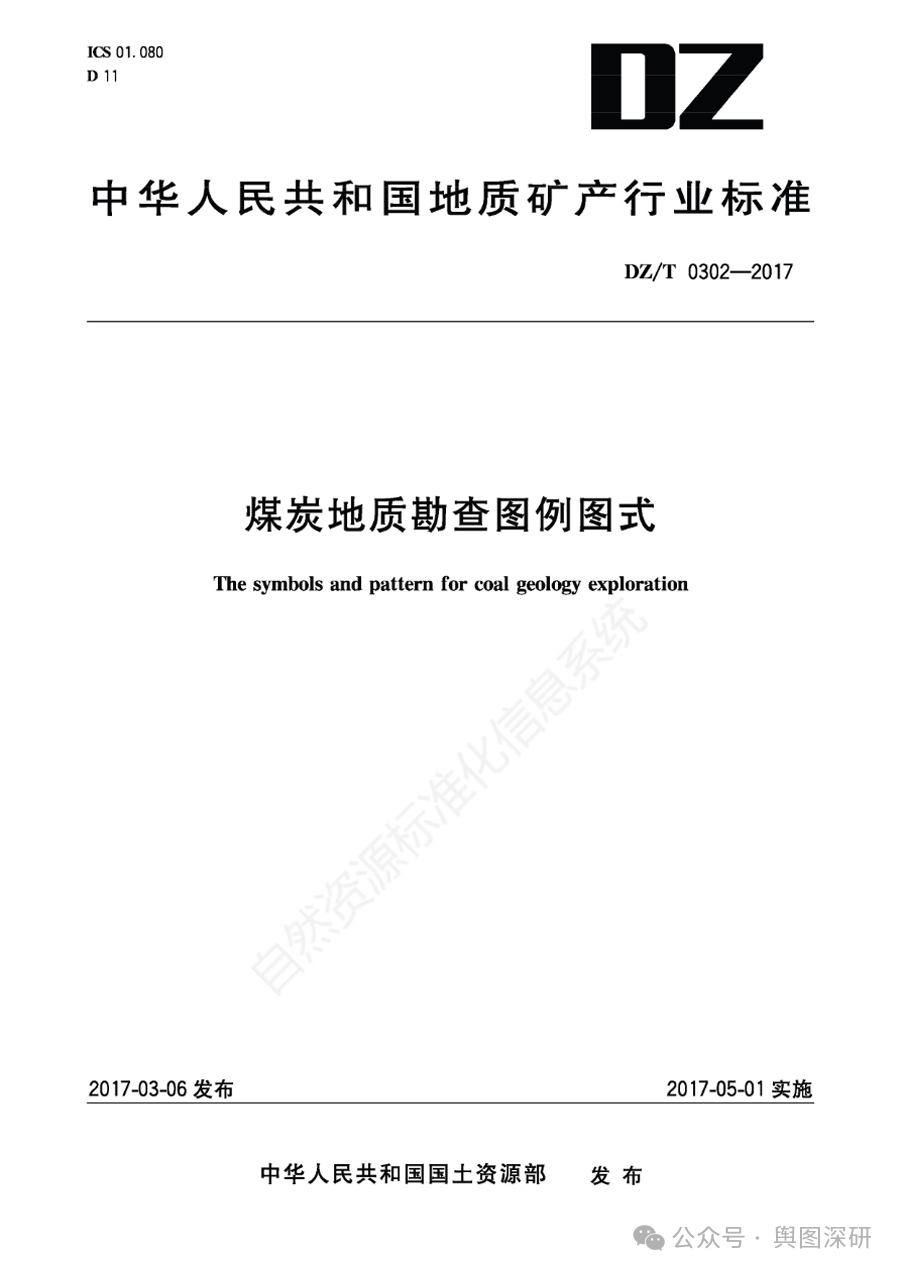

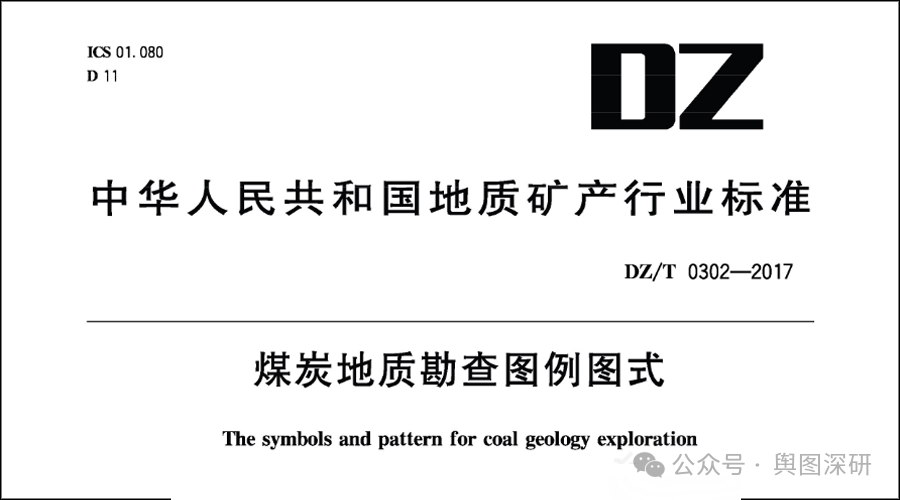

封面

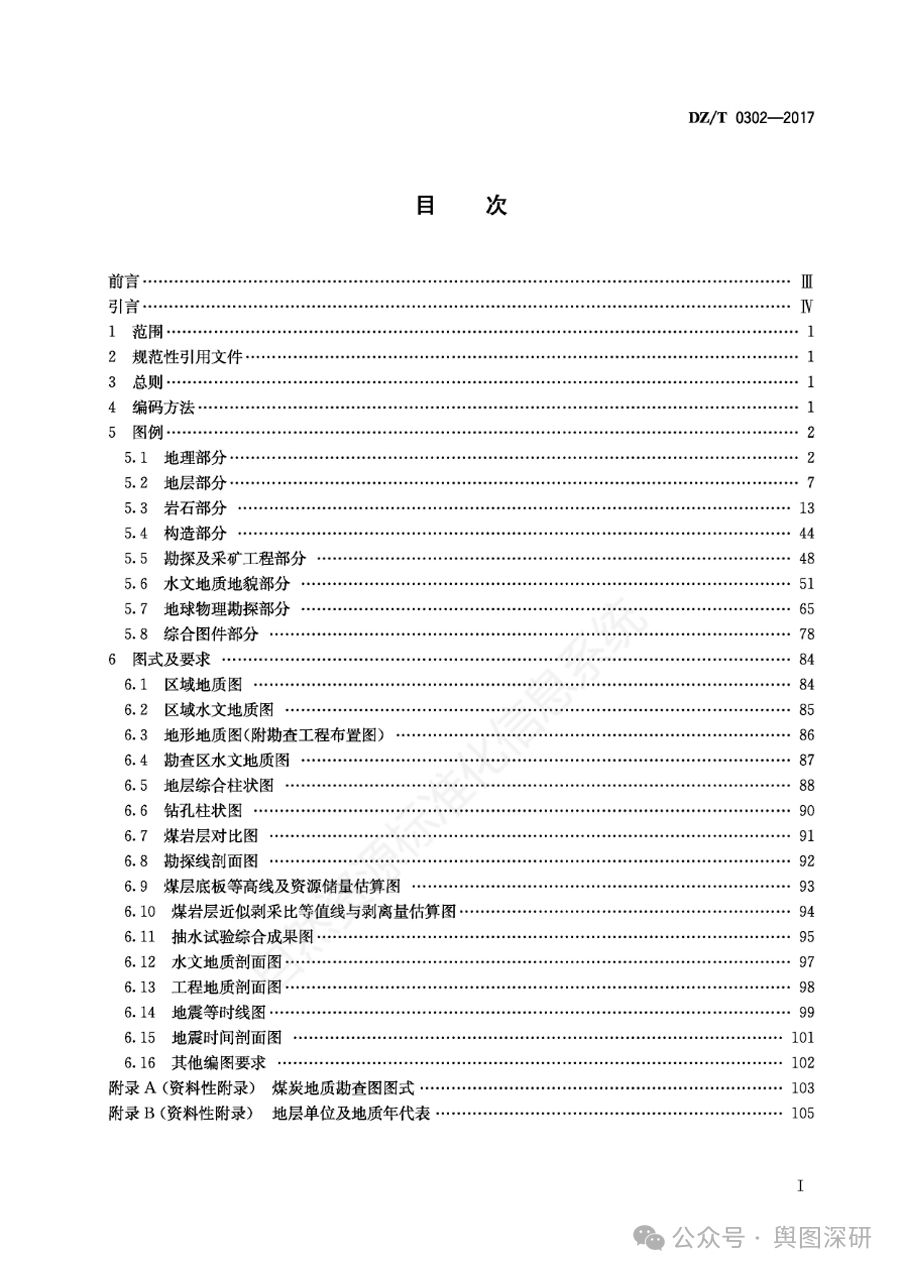

目录

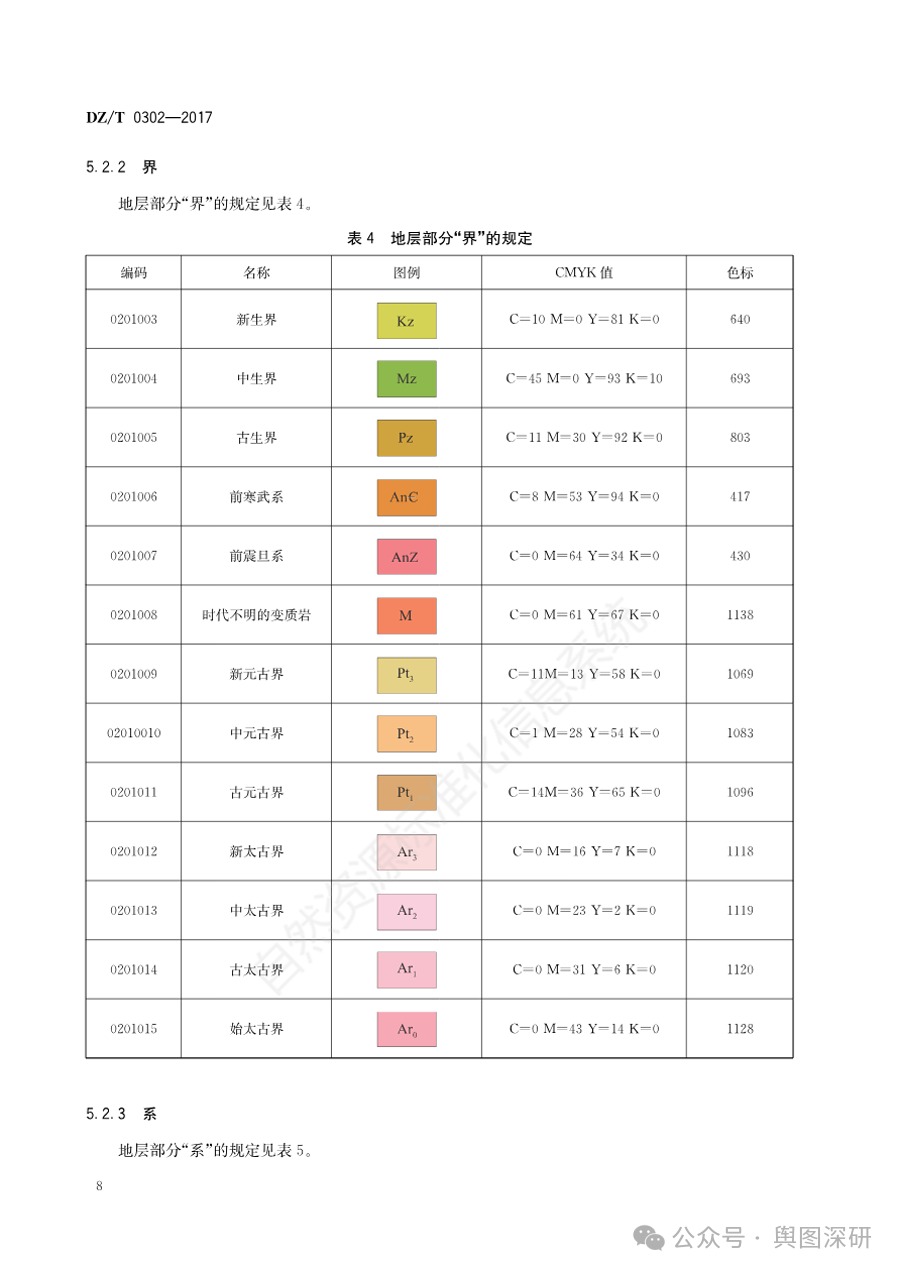

地层部分图例

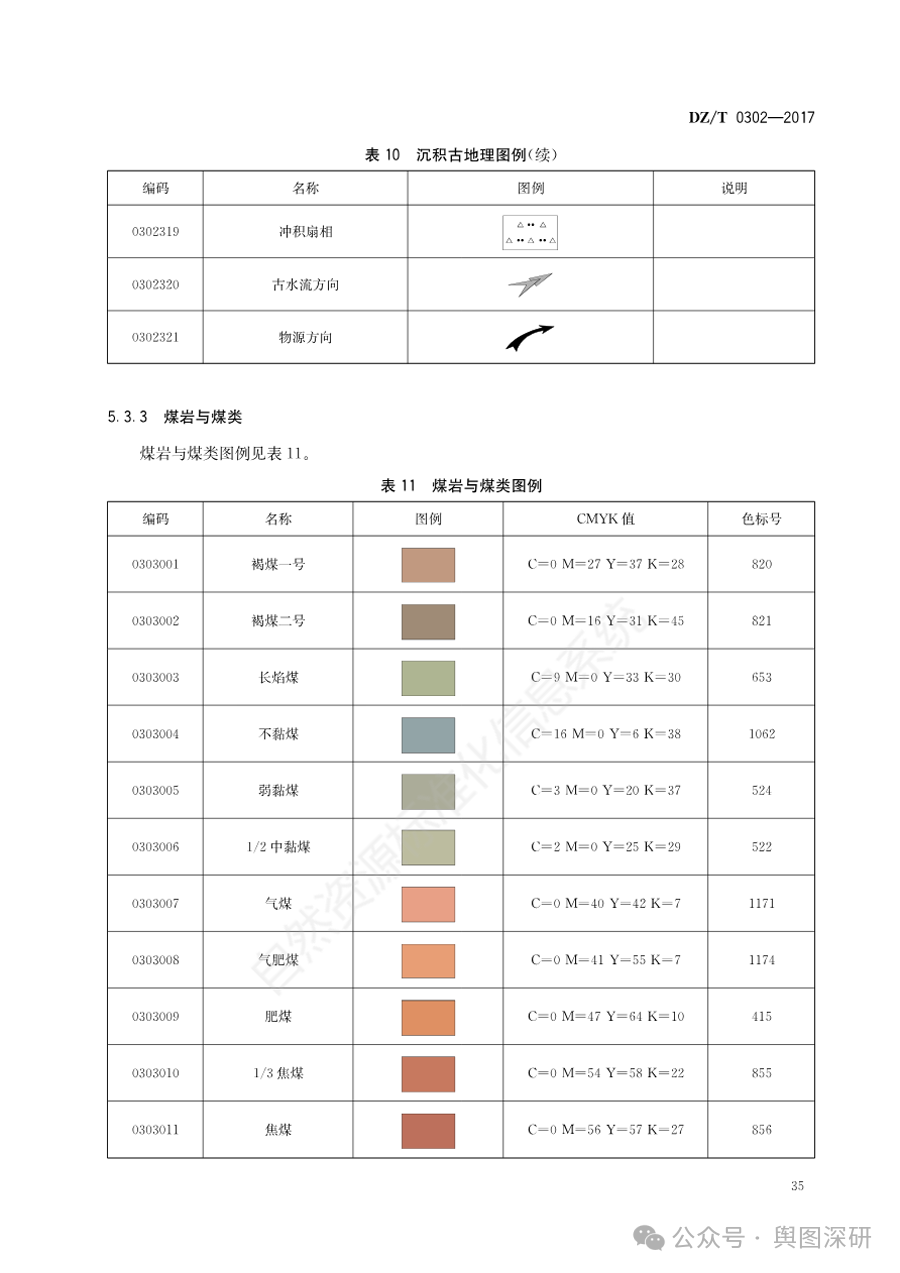

煤岩与煤类图例

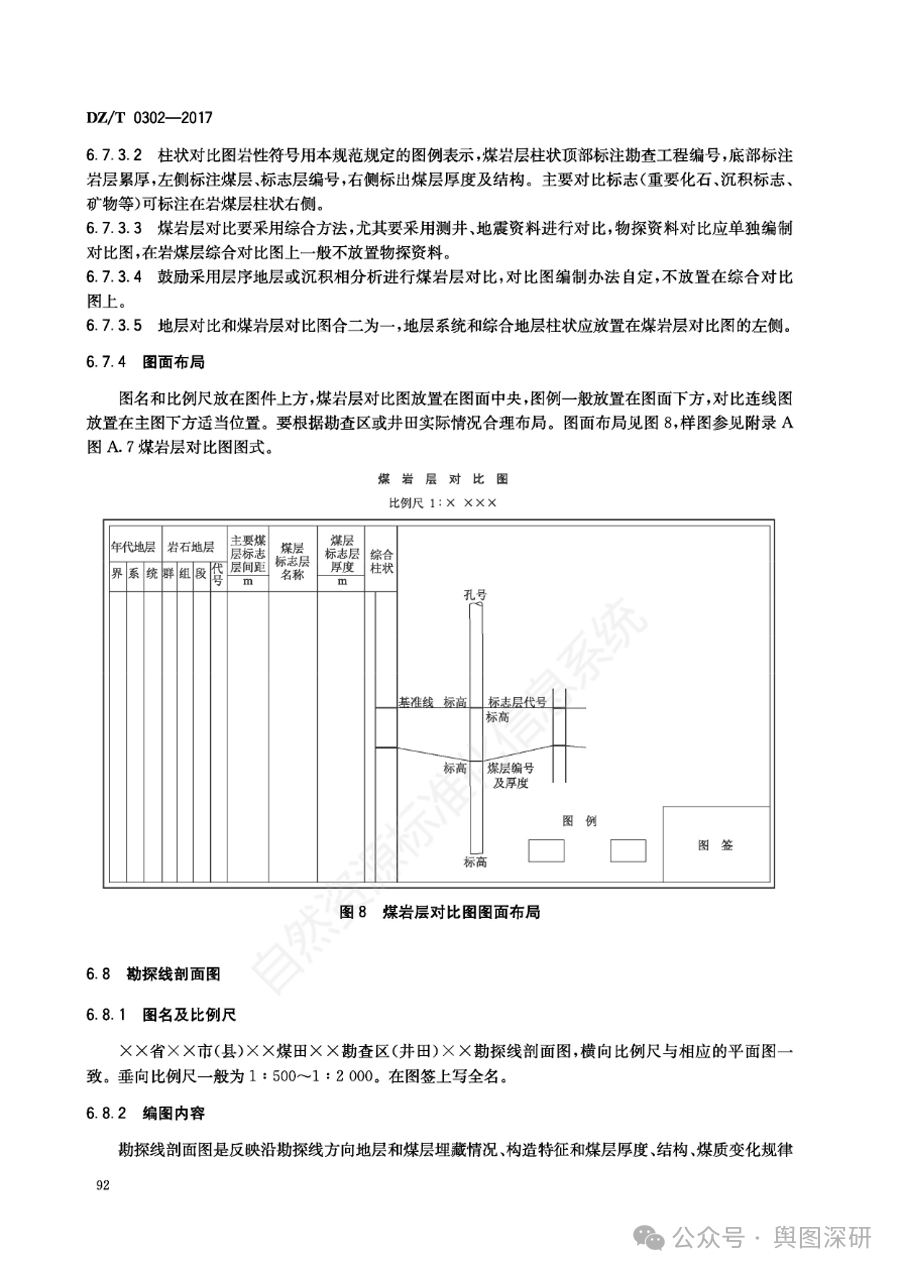

煤岩层对比图图面布局

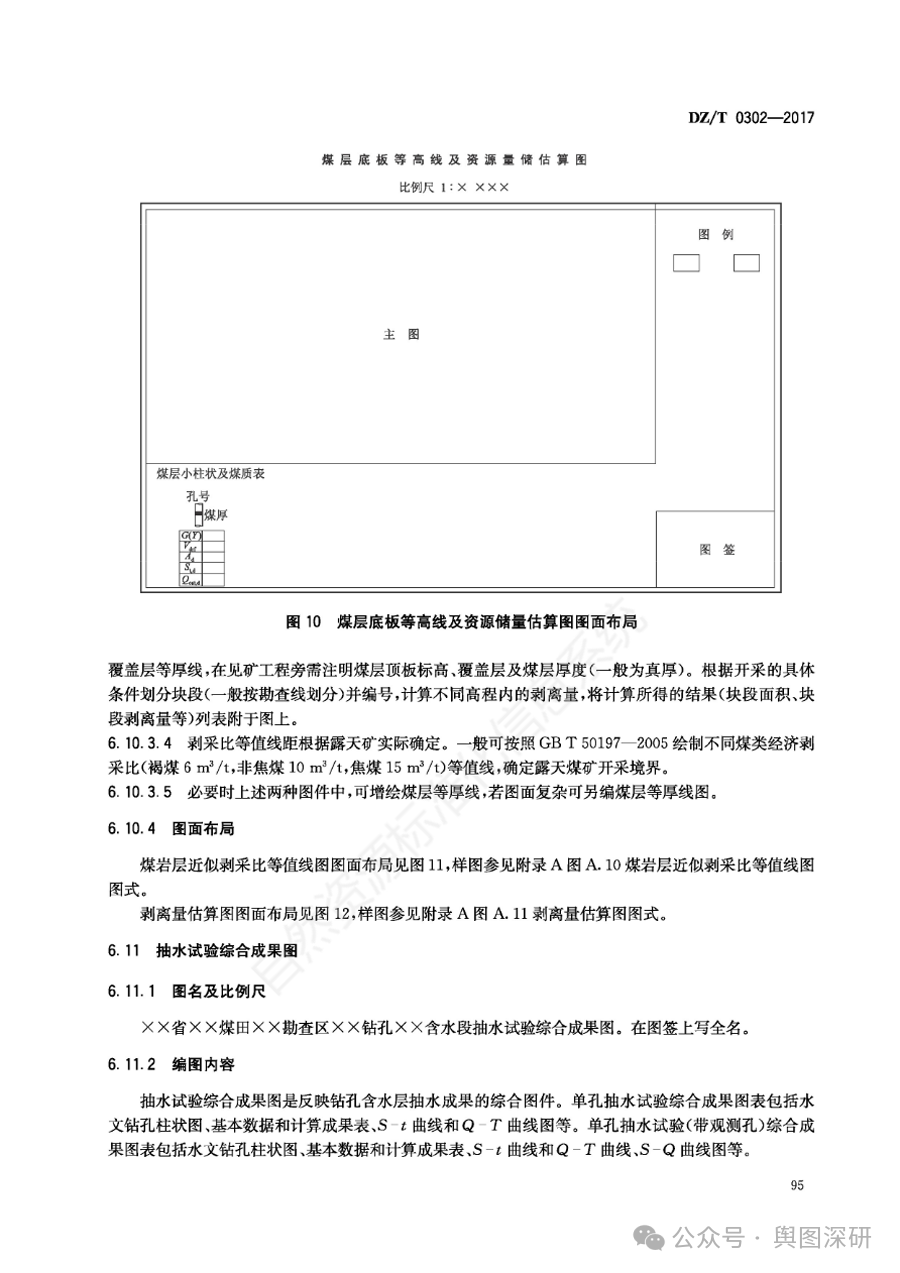

煤层底板等高线及资源储量估算图
