评审专家眼里的“地质图规范图式”，标准长相都在这本 2009 年的书里

图件是地质成果的通用语言，图式就是这门语言的语法。报告写得再漂亮，图件不合规，评审会上照样返工。

先说一个地质人都不陌生的场景：报告熬了大半个月，自认为天衣无缝，评审会上专家翻了翻图集，轻轻一句——「图件请按规范图式修改」，打回来又是一周。

问题在于，「规范图式」到底长什么样，很少有人能一次说清。多数人手里靠的是师傅传下来的旧图、项目组攒的模板，东拼西凑。

上个月聊完 做地质制图的，这 9 本规范建议人手一份，各专业从图例到色标一次备齐，引起了大家巨大的反响，前来咨询讨论的同事络绎不绝。地质图例设色标准有了，但地质图件还是不会编啊！有没有专业的模板来依葫芦画瓢。

其实这个问题，十多年前就有人系统地回答过了。今天要解读的，是国土资源部矿产资源储量评审中心编写、地质出版社 2009 年出版的《固体矿产勘查地质图件规范图式》——一本书，33 种地质图式的标准答案。

一、评审视角下的标准：一场储量分类大变革的「配套工程」

 1999 年起，新的 GB/T 17766—1999《固体矿产资源/储量分类》开始实施——这套标准参考联合国国际储存分类框架（联合国经济和社会委员会 ENERGY/WP. DR.70 文件）修编，最大的特点是突出了矿产资源储量的经济意义。

对干了一辈子勘查的人来说，这是天翻地覆的变化：沿用了 50 多年的表内矿、表外矿两大类，A、B、C、D、E 五个级别的储量体系，变成了储量、基础储量、资源量三大类 16 种类型。新分类怎么落地？新旧术语怎么对应？图件怎么画？这些疑问在标准贯彻过程中被反复研究、补充。

储量评审中心干脆把评审工作中遇到的典型矿床图式汇编成册，还把 1987 年地矿部那本经典的《固体矿产勘查地质资料综合整理、综合研究参考图式》中的图样做了修订，一并收入——这才有了这本书。

要注意它的定位：这不是强制性标准，前言里写得很实在，目的就是「供地质勘查工作者和相关科技人员参考使用」。但正因为出自评审机构之手，它代表的其实是评审视角下的「标准长相」。

二、33 种图式的全景框架：从「区域」到「典型」，从「地质」到「储量」

全书按 20 个大类展开 33 种图式，粗看庞杂，其实脉络非常清晰——跟着勘查项目的推进顺序走就行：

• 第一层：区域背景类


  ——区域地质图、区域实际材料图、区域地质研究程度图、地质编录图、区域矿产图、成矿预测图。回答「矿在区域里处于什么位置」。

• 第二层：矿区骨架类


  ——矿区（床）地形地质图、勘探（采）实际材料图及勘探工程分布图、含矿地层柱状对比图、矿床（体）水平断面图。搭建矿区的地质框架。

• 第三层：储量估算类


  ——中段资源储量估算平面图、采样平面图、勘探线地质剖面图及估算剖面图、垂直纵投影图与水平投影资源储量估算图、底板等高线图、倾角与厚度等值线图。这是储量报告的算账现场。

• 第四层：专项与综合类


  ——砂矿地质图、区域与矿区（床）水文地质图、物化探成果图、综合平面图等。

理解了这四层，拿到任何一个勘查项目，该画哪些图、先画哪张，心里就有谱了。下面挑四张最有代表性的精讲。

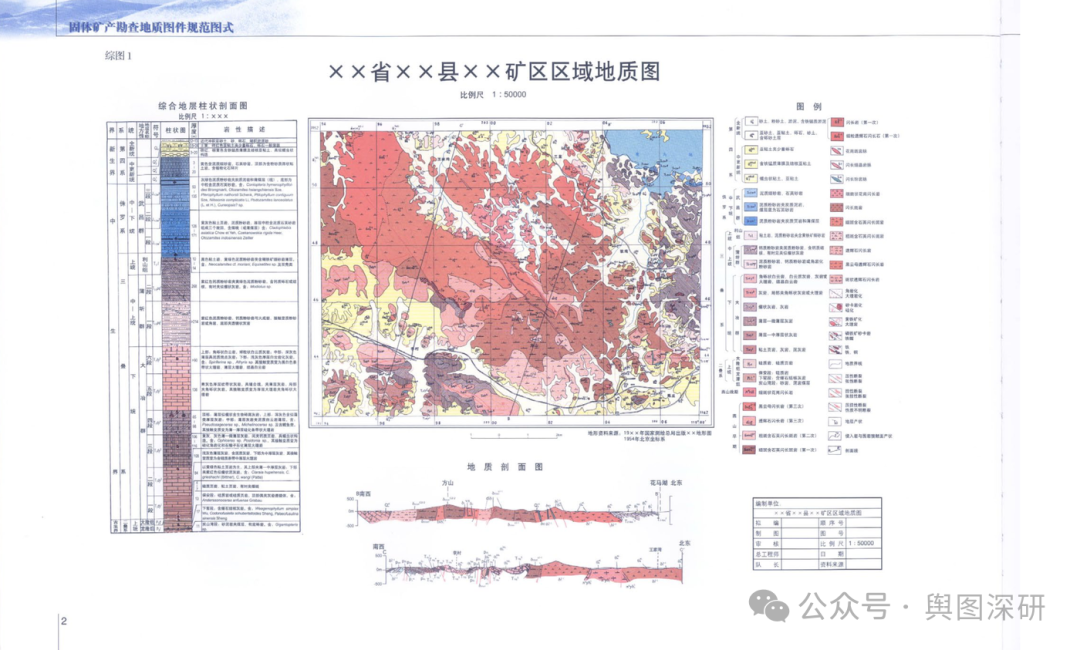

三、区域地质图：一切从「面」上开始

区域地质图回答的问题是：矿床所在区域的地层、构造、岩浆活动如何控制成矿。比例尺一般为 1:50 000～1:200 000 或 1:250 000，书中对它有 6 条基本要求，最值得记住的是图面配置规矩：

• 用同比例尺简化地形图为底图，保留等高线、水系、主要交通和居民点
• 不同时代侵入岩及岩相分带、变质带蚀变带、代表性产状都要上图；断层必须注明性质与产状，还要区别实测断层与推测断层
• 附 1～3 条反映区域主要构造特点的剖面，水平和垂直比例尺应相同
• 综合地层柱状图绘在左图廓外，剖面图绘于图廓下方，图例绘在右图廓外

最后这一条是全书反复出现的「排版语法」——后面还会看到它。

四、矿区（床）地形地质图：整套报告的中枢

如果整套图集里只能留一张，多数老勘查人留这张。它详细表示矿体的形态、分布、大小、构造特征及相互关系，比例尺 1:500～1:10 000，比区域地质图细了一个数量级。

书中列了 9 项必须表示的内容，我把它压缩成一句口诀：地形水系坐标打底，地质界线矿产上图，工程剖面必画，柱状剖面配套。几个容易漏的细节：

• 主要交通和居民点「以能说明矿区地理位置和经济条件为限」，不宜过多——图面不是越花越好
• 一般不表示第四系；但大面积覆盖且有必要时，应去掉覆盖层编制基岩地质图，并表示穿过覆盖层的工程位置、编号和见基岩深度
• 隐伏的、推断的地质界线，要用特殊线条表示，和实测界线一眼可区分

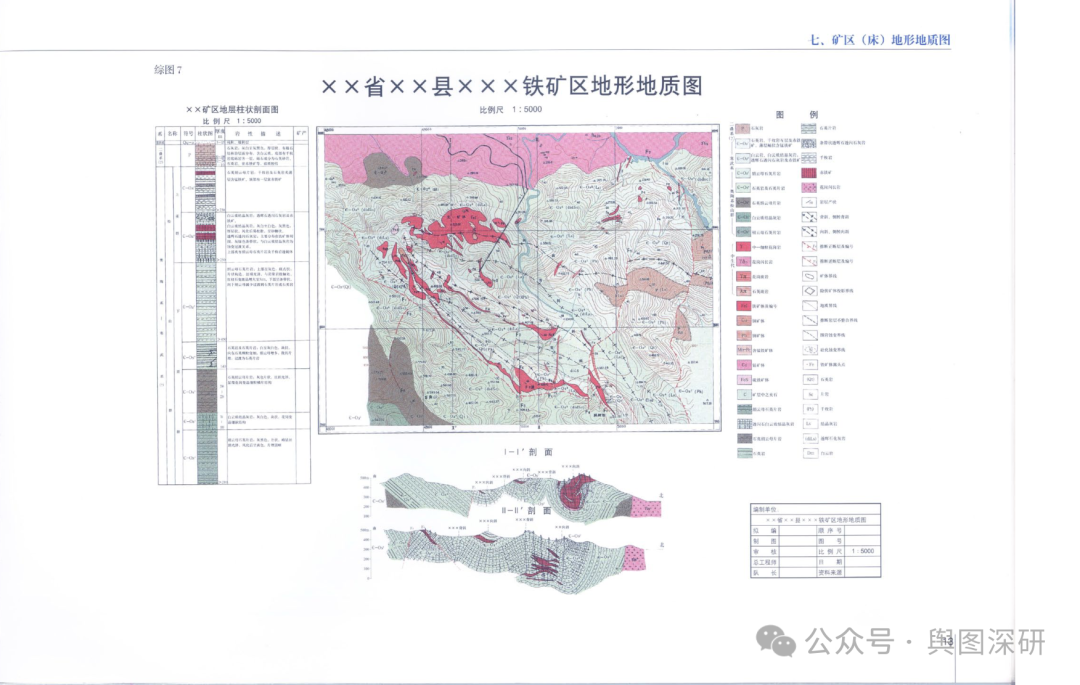

书里给了三个范例（磷矿、铜矿、铁矿），上图就是铁矿区那张——注意它左侧的地层柱状图、下方的两条剖面和右侧的图例，配置和区域地质图如出一辙。

五、勘探线地质剖面图：图与数据互为印证

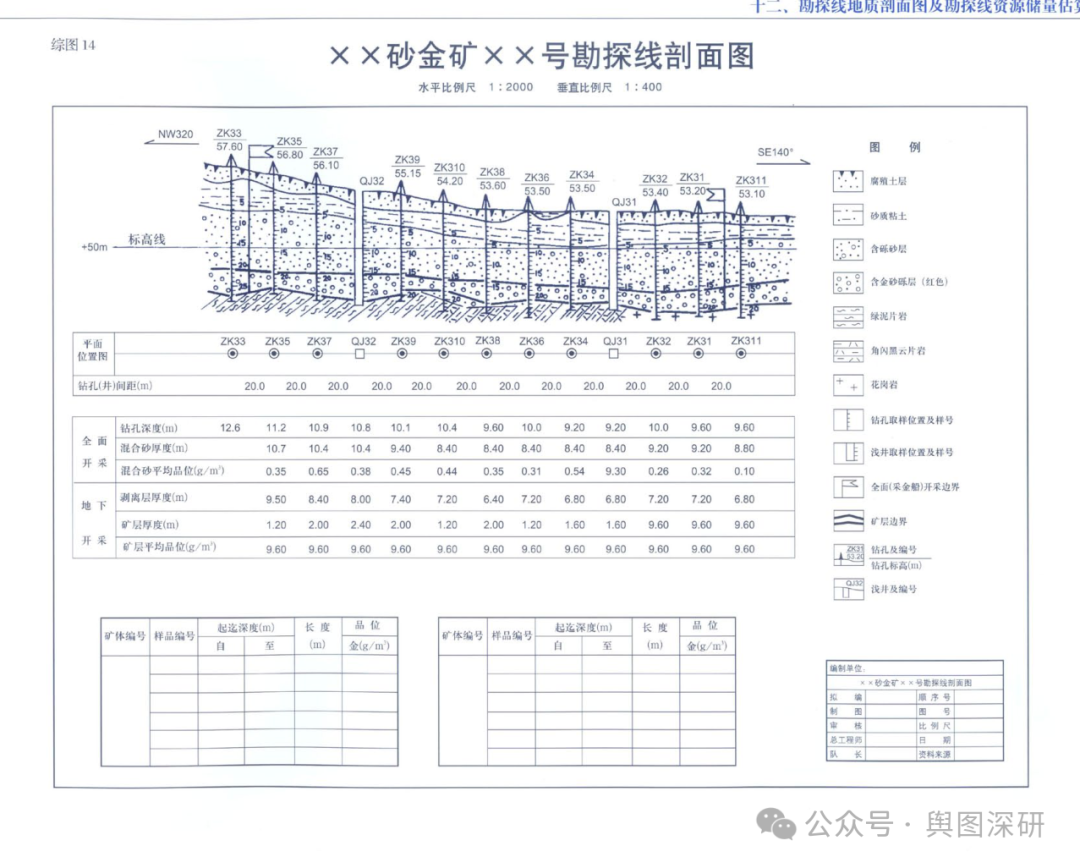

剖面图是储量估算的主战场。这张砂金矿剖面图有个鲜明特点：下半页几乎全是数据表——钻孔深度、砂金厚度、混合砂品位、平均品位，逐孔列出，样品分析表挂在下方。

这不是凑版面，而是规范图式的核心思想：图上每一条矿体界线，都能在表里找到数据出处。评审专家核对储量时，就是沿着「钻孔→剖面→平面→投影」这条证据链走的。

六、储量估算图：把「算账」画在图上

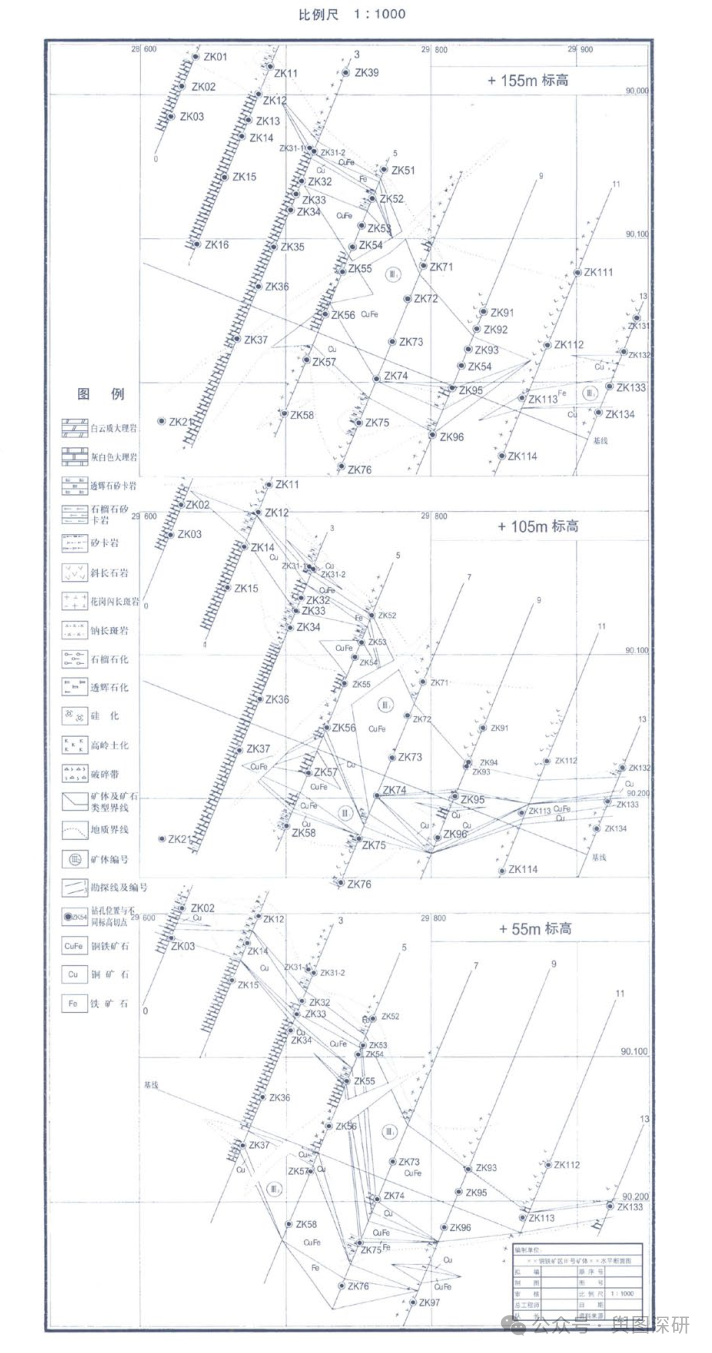

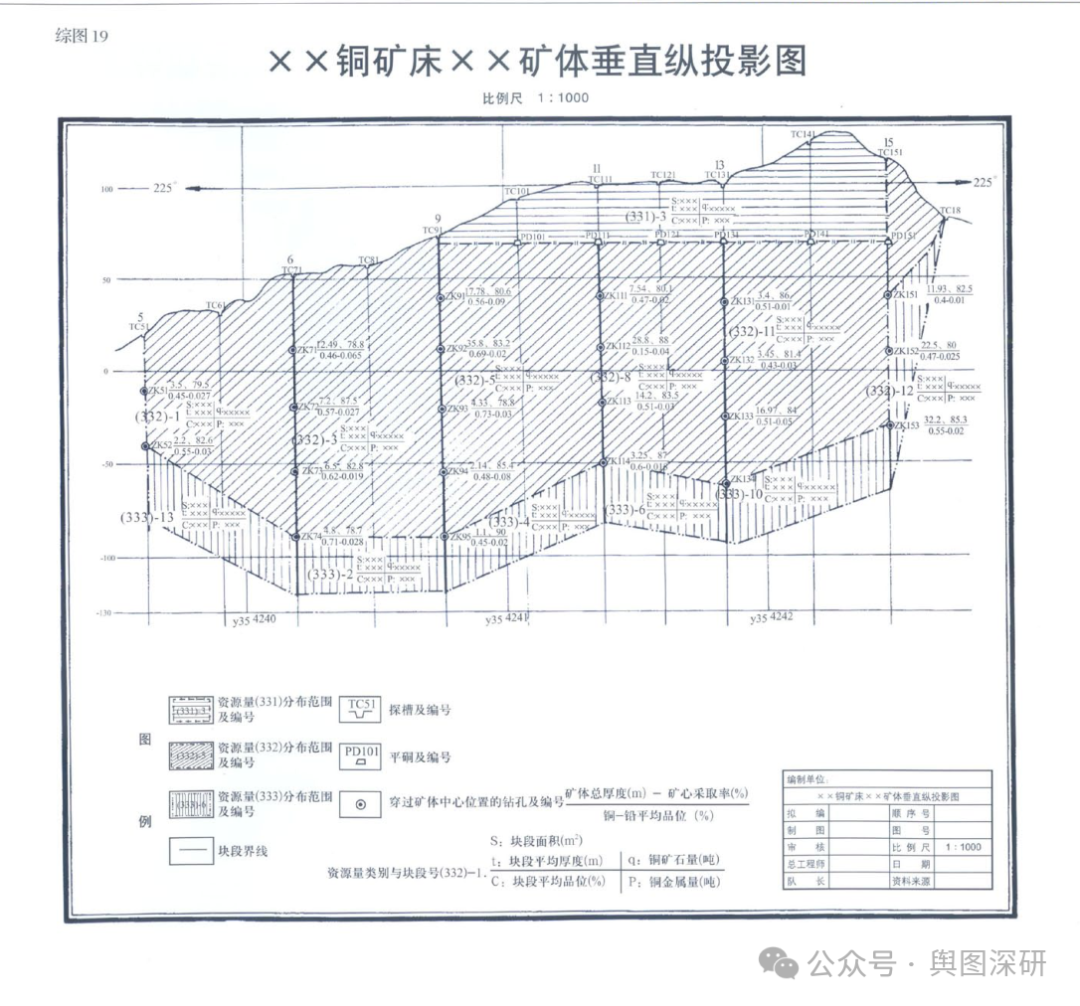

这两张图是储量报告的「总账」。水平断面图按中段编制（上图 +155m、+105m、+55m 三个标高一版排开），垂直纵投影图则把矿体摊平，按块段标注。

重点看投影图上的块段注记：资源储量分类编码直接写在块段里（333 等编码、块段面积、倾角、品位、金属量），分类改革的新体系就落在了这些编码上。换句话说，图式不只是「美术规范」，它把新分类的编码体系焊进了图面——这就是为什么分类一变，图式必须跟着重编。

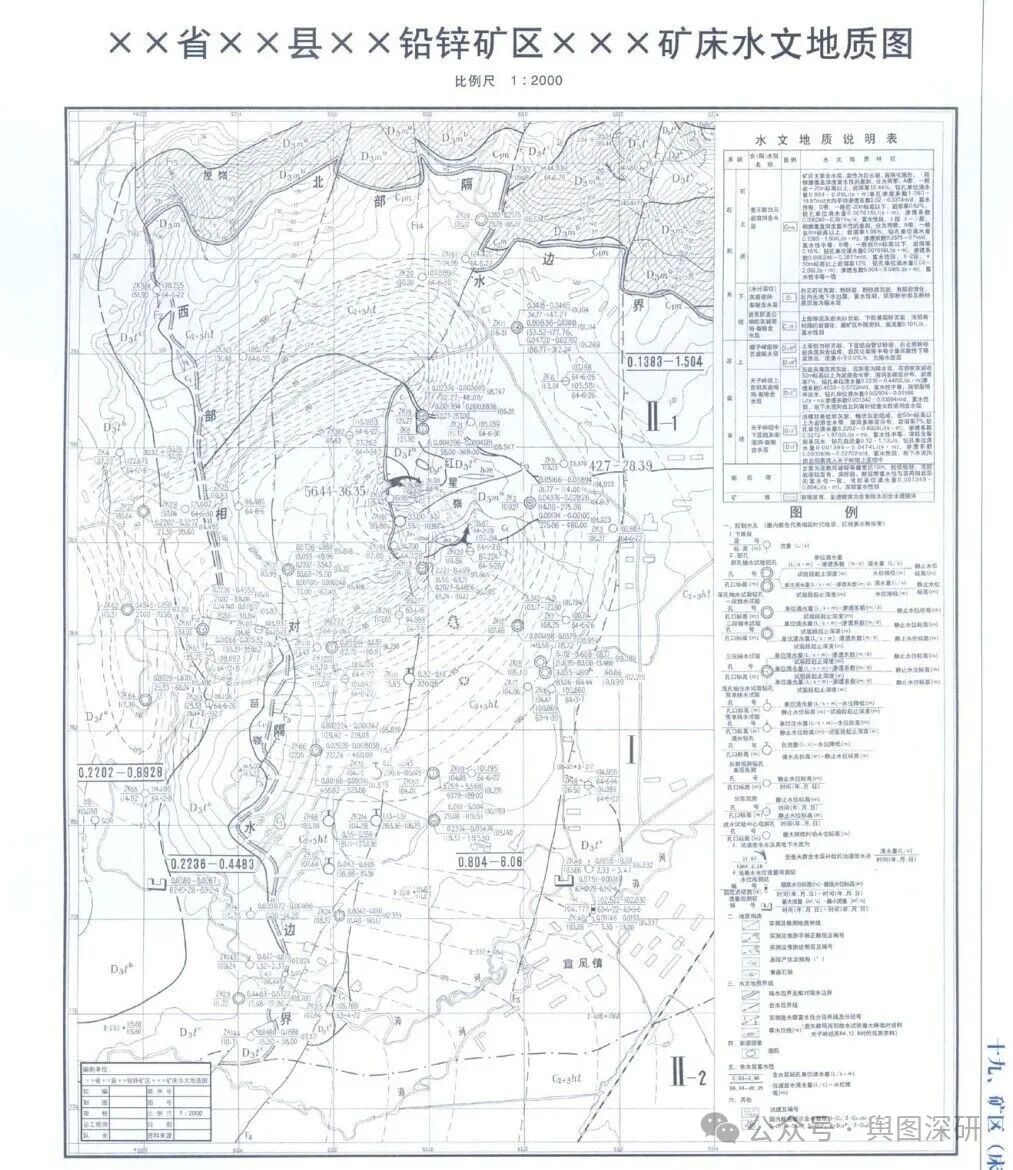

七、矿区（床）水文地质图：专项图也有标准长相

水文地质图有个编制原则容易被忽略：在矿区地形地质图上编制，必要时图幅可以稍大，并指出当地侵蚀基准面的标高及位置。图上要综合表示含水层与隔水层的分布、地表水体、老窑积水范围、岩溶发育带、等水位线等矿床充水因素；剖面图比例尺 1:2 000～1:5 000，需单独编制。

八、写在前面的三个使用建议

第一，当模板库用。 33 种图式就是 33 张「标准答案」，编图前先翻到对应类别，图面配置照着抄，能避开 80% 的格式问题。

第二，注意时效。 这本书 2009 年出版，依据的是当时的规程体系。此后 GB/T 17766 已更新至 2020 版，资源储量分类和编码体系有调整——图面逻辑、配置思路依然通用，但编码和术语务必按现行标准执行，评审要求以主管部门现行规定为准。

第三，记住那条「排版语法」。 综合柱状图在左图廓外、剖面在图廓下方、图例在右图廓外、责任表在角上——每张图都长一个样。这不是审美问题，是效率问题：评审专家要在几十份报告里快速定位，统一版式就是给评审提速，也是给自己减少被挑刺的机会。

写在最后

报告写得再顺，图件语言不通顺，成果就传不出去。把这本 2009 年的老书翻出来读一遍，你会发现评审意见里那些「请按规范修改」的含糊话，其实都有明确的出处。

你单位的地质图件模板是从哪来的？师傅传的、评审返工改出来的、还是照着这本书收拾的？
