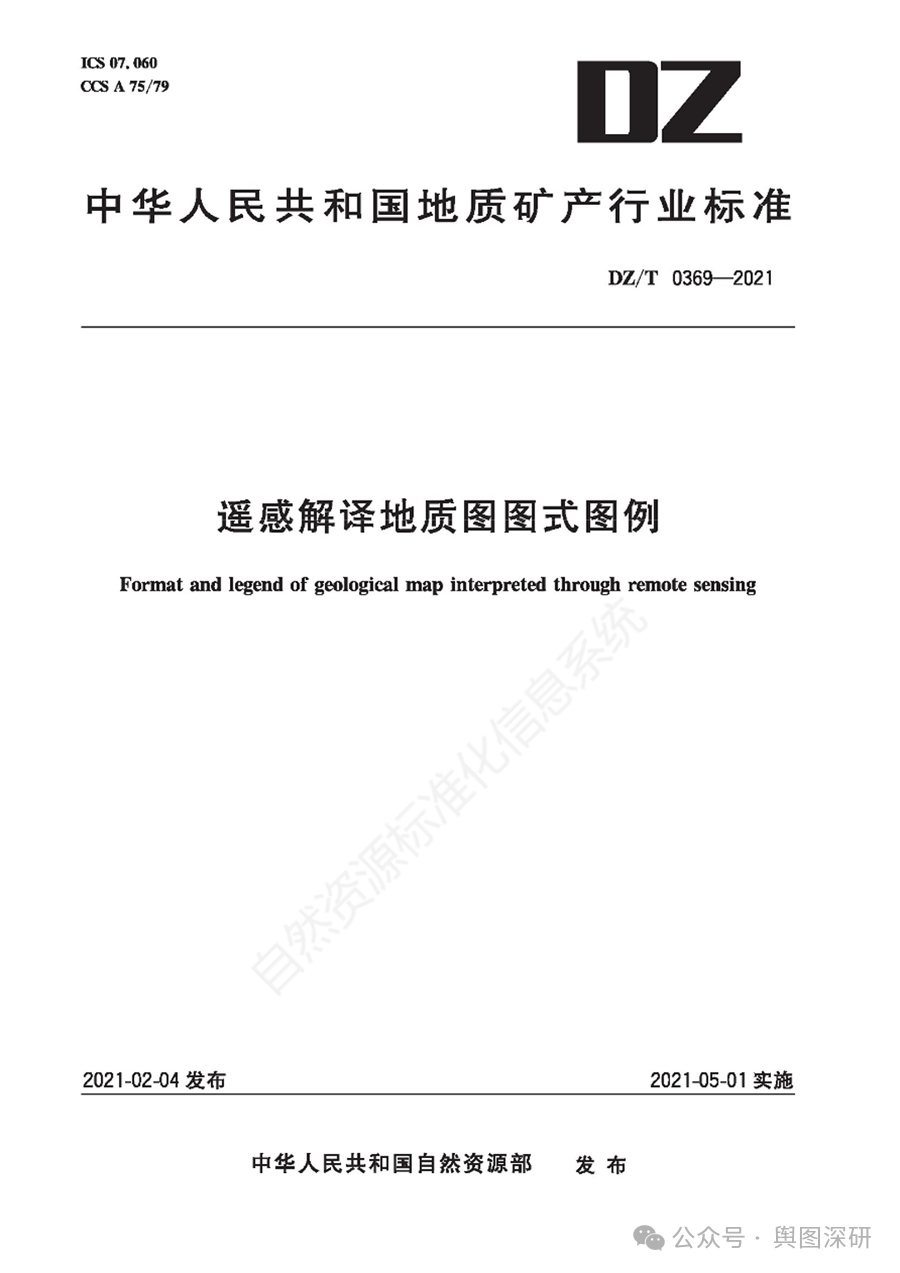

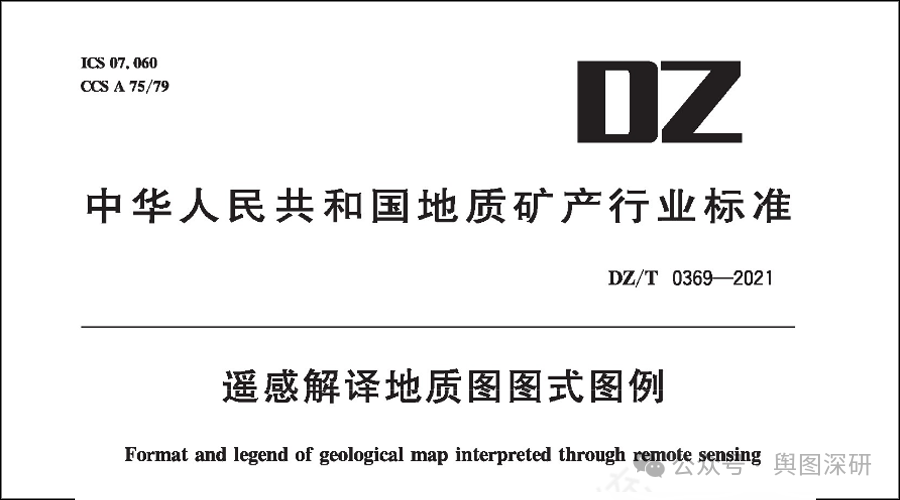

分享｜遥感解译地质图图式图例（ DZ/T 0369-2021）

01 05月

作者:map2shp|分类:规范标准|标签:专题地图 #标准规范 #图例符号 #制图表达地质图

引言

随着遥感技术的深入发展与应用的日趋成熟，遥感地质调查技术已广泛应用于区域地质遥感调查、矿产地质遥感调查、基础地质环境遥感调查、地质灾害遥感调查、地面沉降（或地表形变)监测、矿产资源开发状况遥感监测、矿山环境遥感动态监测等诸多领域。为了规范各应用领域遥感解译地质图件的图式图例等，便于制作统一的遥感解译地质图件，促进遥感解译地质图数据共享，提高遥感技术应用水平，特制定本文件。

适用范围

遥感解译地质图图式图例（ DZ/T 0369-2021）规定了遥感解译地质图件中具有遥感特色的解译要素的符号与注记的等级、规格和颜色标准、图幅整饰规格，及其表示方法与原则。本文件适用于区域地质与矿产地质遥感调查、基础地质环境遥感监测、地质灾害遥感监测、矿产资源开发遥感监测等领域。

使用方法

图例中符号的使用方法：

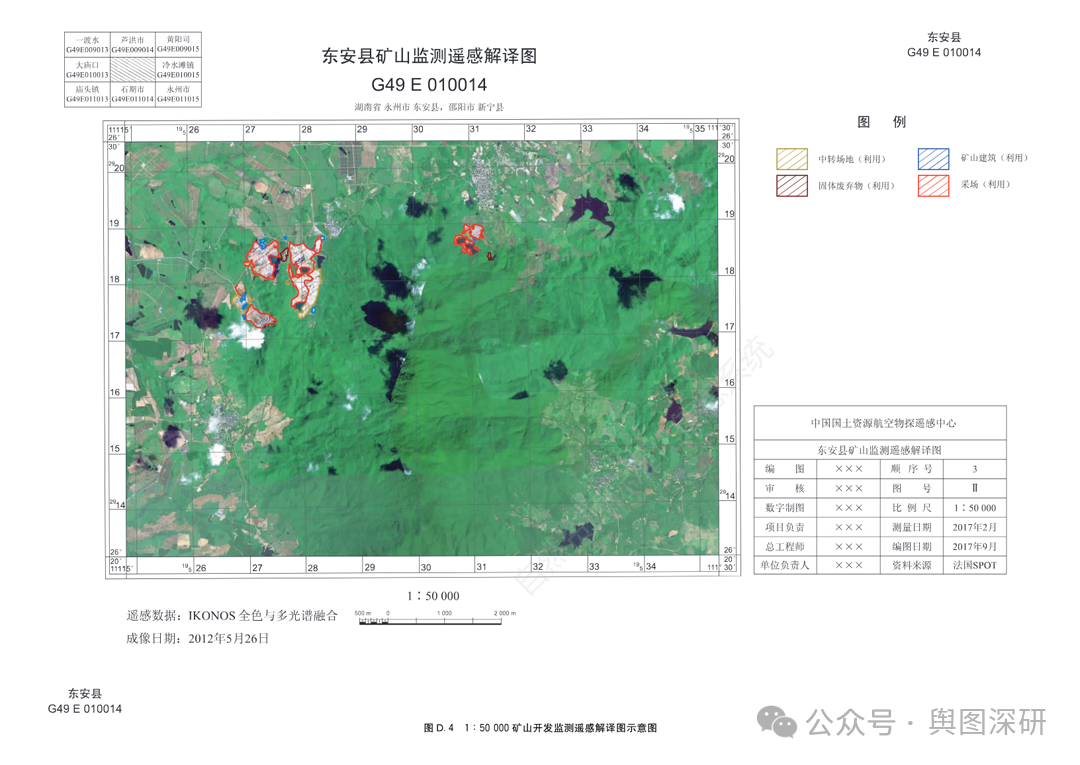

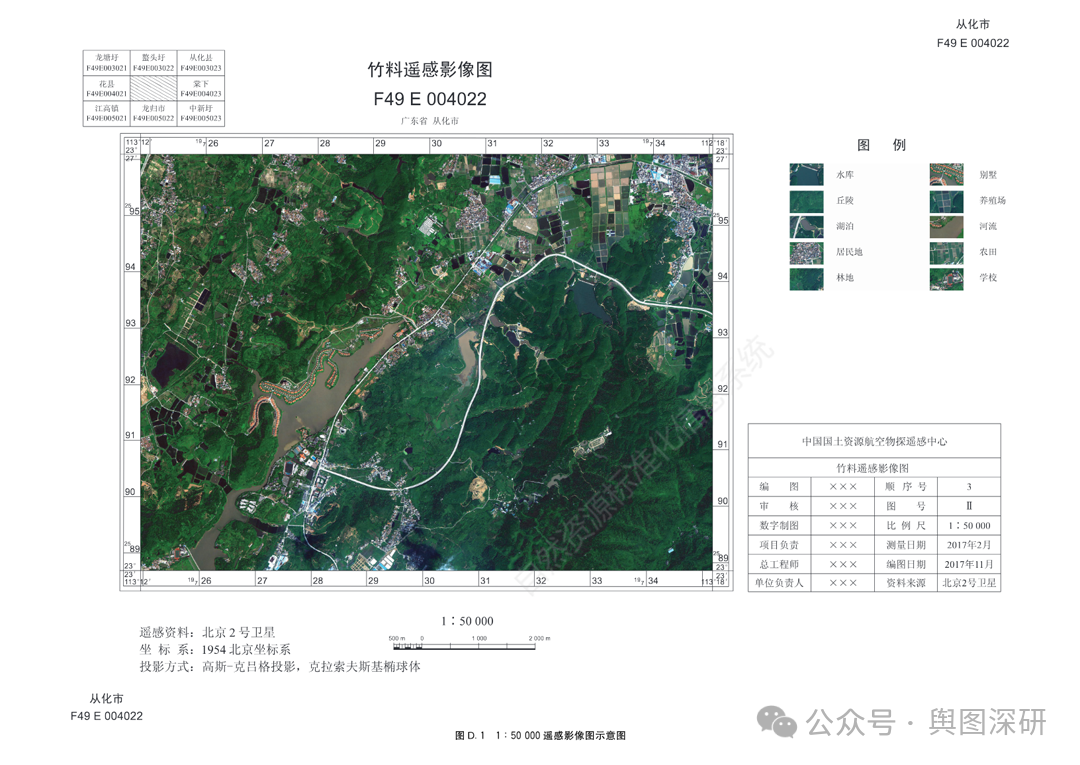

图例中除特殊说明外，实线表示解译要索的边界，线宽按照相应的注记尺寸绘制。当图件以遥感影像作为基础底图数据时，边界的外侧需要增加1mm的白色轮廓。
解译要素符号的使用分为以下情况：

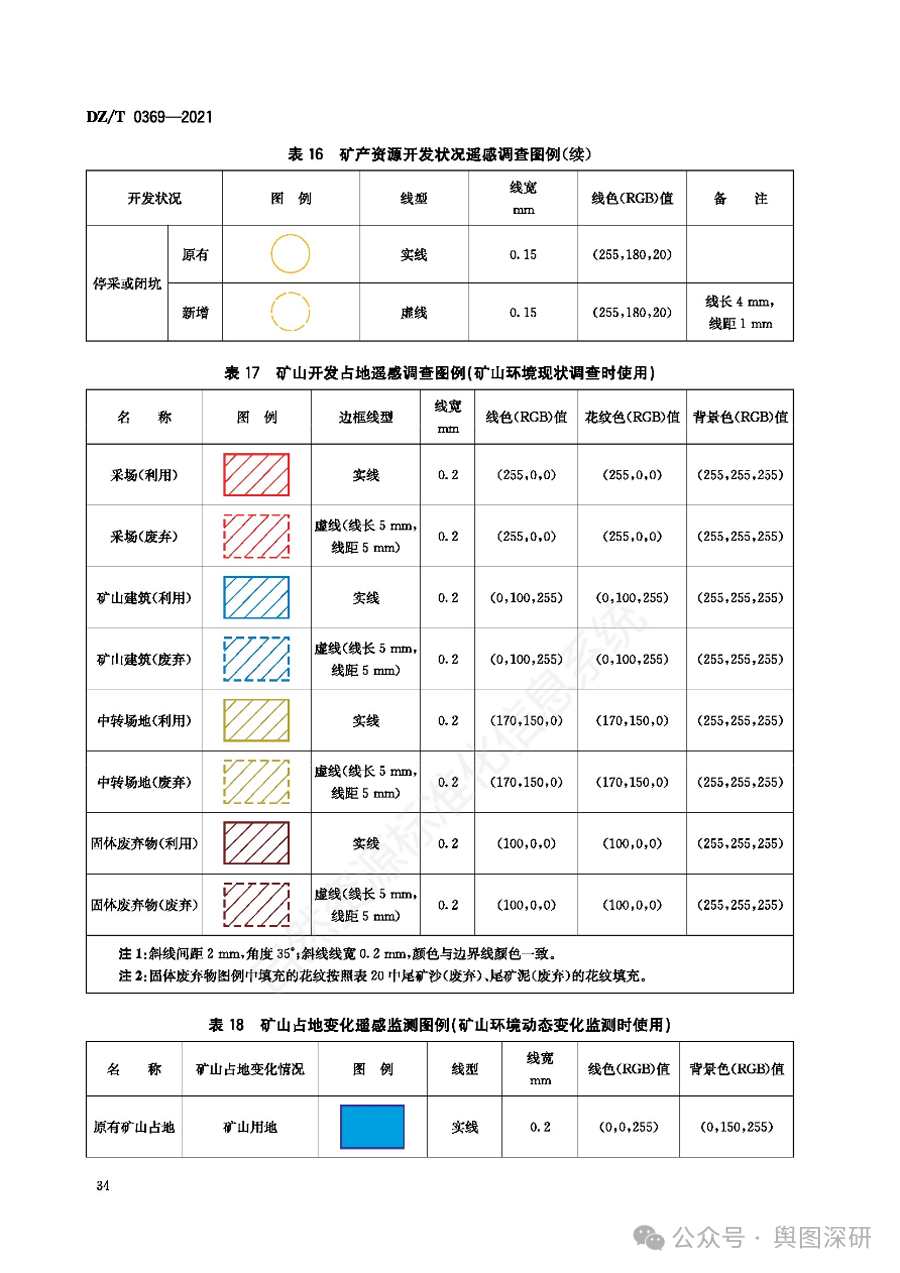

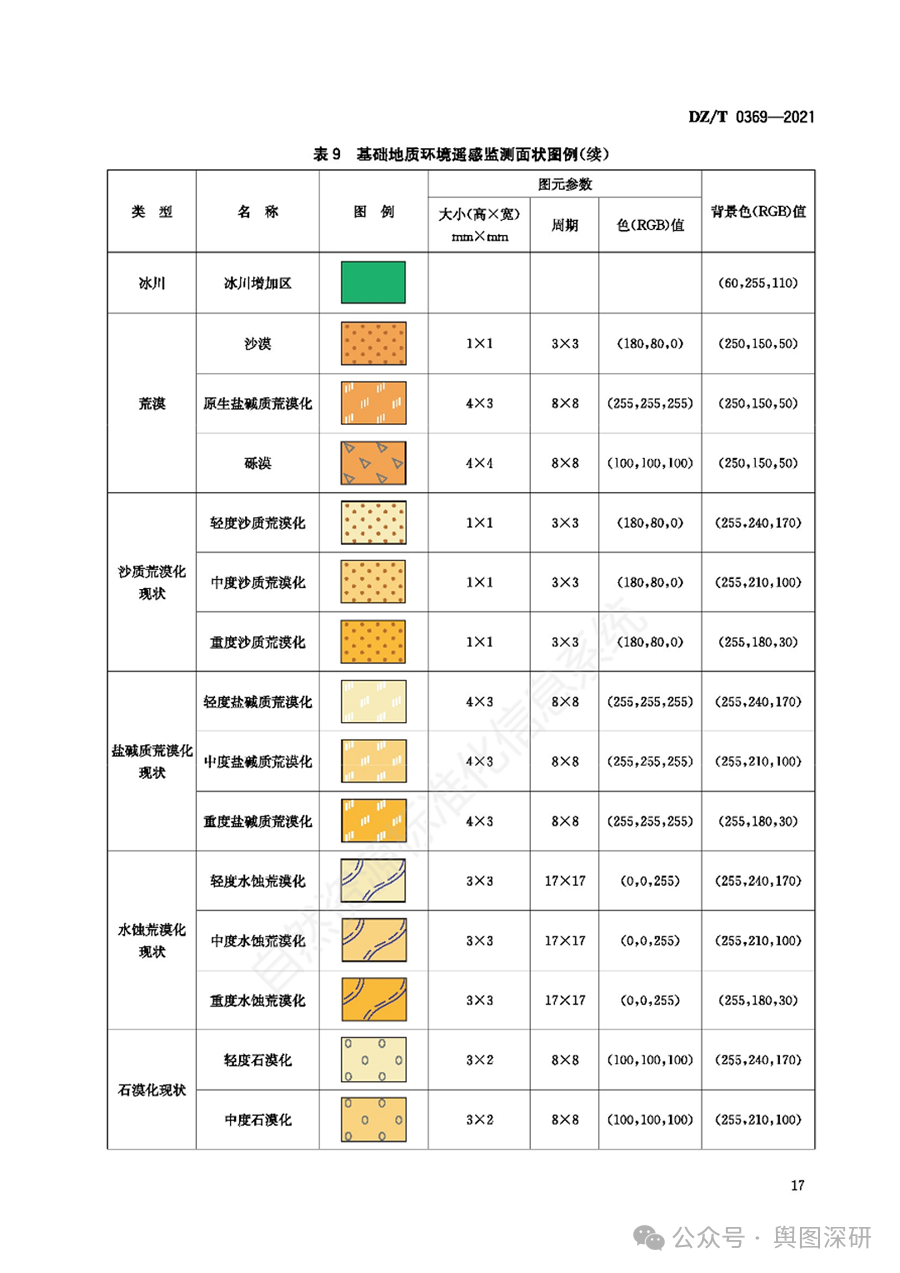

（1）解译要素分布范围依比例尺表示，在其范围内添加背景色、图元或者两者都包括，如荒漠化、荒模化现状和荒漠化变迁等，

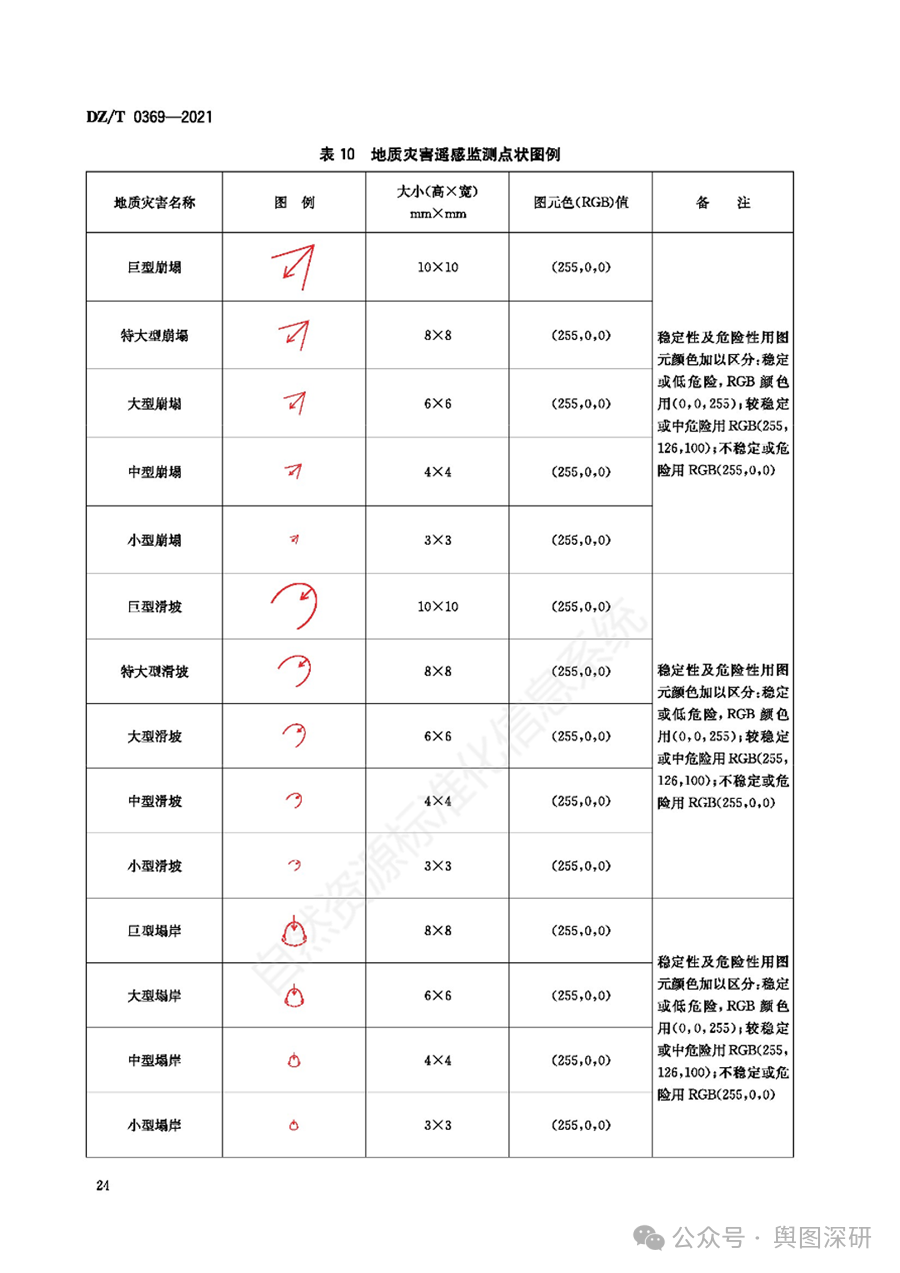

（2）解译要素分布范圈不依比例尺表示，直接使用点状符号，如崩塌、滑坡等
（3）解译要素分布范围半依比例尺表示，使用线状符号进行表示，如地裂缝、河流变迁界线等。
各种符号尺寸是按图件内容为中等密度规定的。为了使图件清晰易读，除允许符号交叉和结合表示者外，各符号之间的间隔一般不小于0.2mm。如果某些地区地物的密度过大，图上不能容纳时，可将符号的尺寸略为缩小或移动次要符号。双线表示的线状符号相距很近时，可采用共线表示。
当地物要素密集，图上各要素表示的位置发生矛盾时，其避让关系的处理原则一般是：自然地理要素与人工建筑要素矛盾时，移动人工建筑要素；主要要素与次要要素矛盾时，移动次要要素：独立地物与其他要素矛盾时，移动其他要素。
