3分钟教程：MapGIS专业地质注记精准导入奥维地图

文字标注是地质图上一种特殊的视觉元素，可通过文字表达图形符号难以说明的地图内容，它与图形符号结合在一起存在于地图上，不仅是关乎构图美观的关键因素之一，同时也是辅助识图提升专业认识的重要途径。专业地质标注样式更加丰富，且位置放置灵活，例如在地质图中的上下标注、倾斜标注、换行标注或者是一些带分式的标注等等，常规的GIS标注方法无法实现精细化的控制。

在野外调查或工程规划时，我们经常遇到这样的尴尬：好不容易在GIS软件里给地图数据添加了精美的专业文字标注，一旦导出，却发现注记信息丢失；或者因目标平台不支持复杂标注，而不得不简化或者舍弃。

本文手把手教你通过 Map2Shp 软件，将MapGIS地图的专业标注信息精准导入 ArcGIS 平台，且能跨平台移植到常用专业导航APP，如 Google Earth、奥维地图、91卫图等，让 MapGIS 地质标注秒变专业识图神器， 野外工作从此开挂！

【准备工作】
（1） MapGIS格式地质注记文件
（2） Map2Shp格式转换器
（3） ArcGIS Desktop 10.8
（4） 奥维地图（电脑端和手机APP）。

一、MapGIS注记要素转换

将待转换的 MapGIS 格式地质注记文件添加到Map2Shp转换软件中，点击“转换”功能区下的“文字转换”按钮（如下图），进行转换。

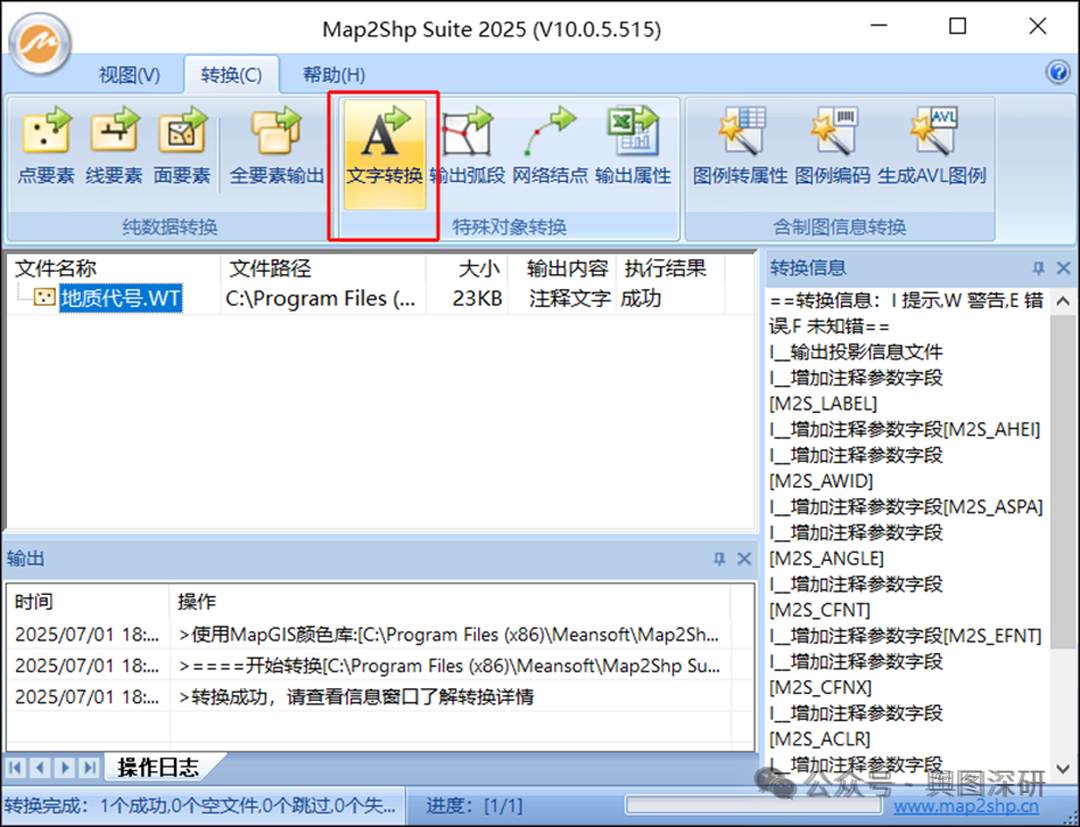

地质图注记文字转换

转换完成，将源文件中注释文字对象专门输出为单独Shape文件（默认情况下为源文件名+“A.shp”），其属性结构中存储了注释文字及其属性，如字体类型、大小、颜色等。

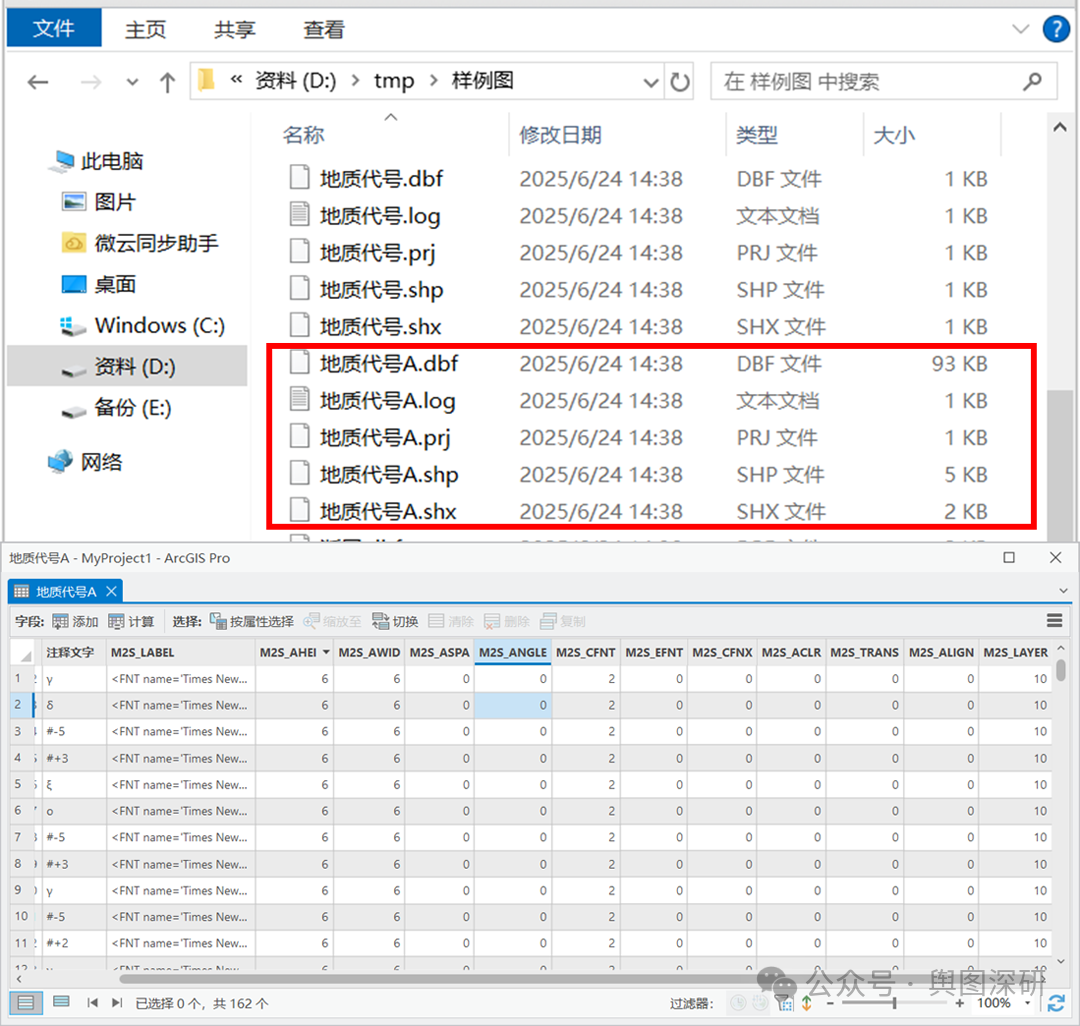

注记文字转换结果

二、ArcGIS智能标注

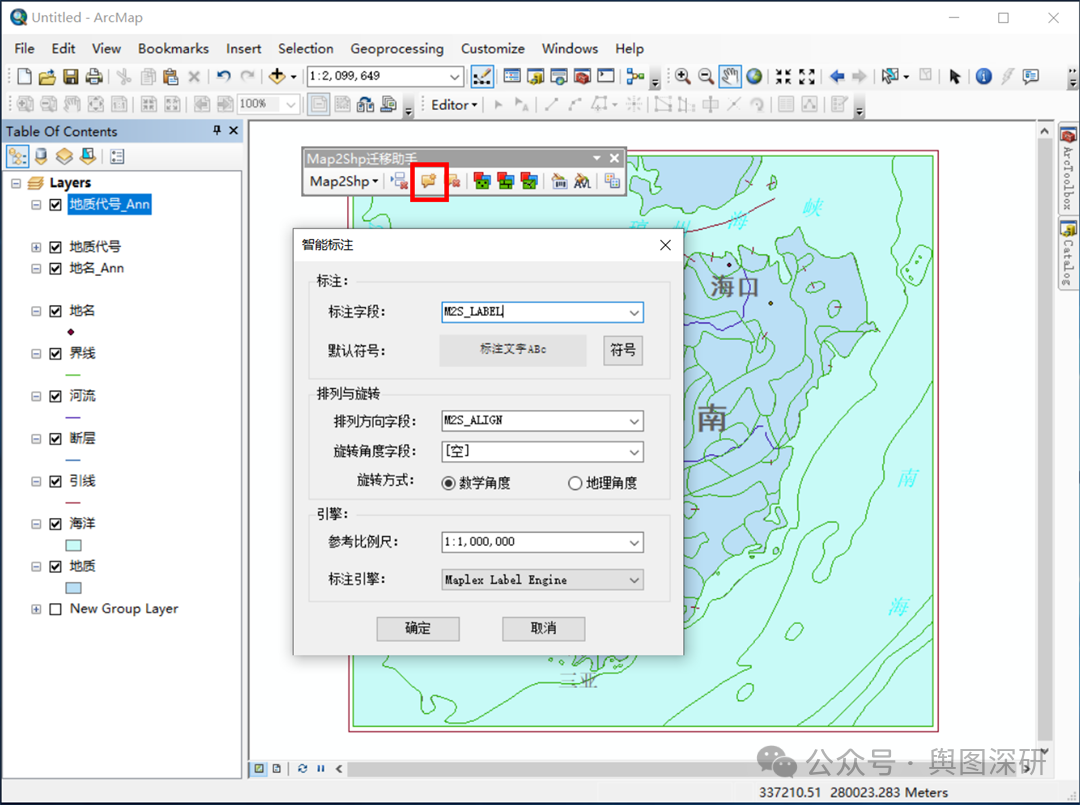

在 ArcGIS 软件中加载转换结果Shape文件，点击“智能标注”，进行专业标注。设定标注文字（M2S_LABEL）、标注方向（M2S_ALIGN），推荐使用“Maplex Label Engine”高级标注引擎，参考比例尺与MapGIS原图比例尺一致。

ArcGIS智能标注

自动标注的结果如下，专业地质注记的位置、字体、大小、 颜色、字形、上下标等信息全部精准复现。

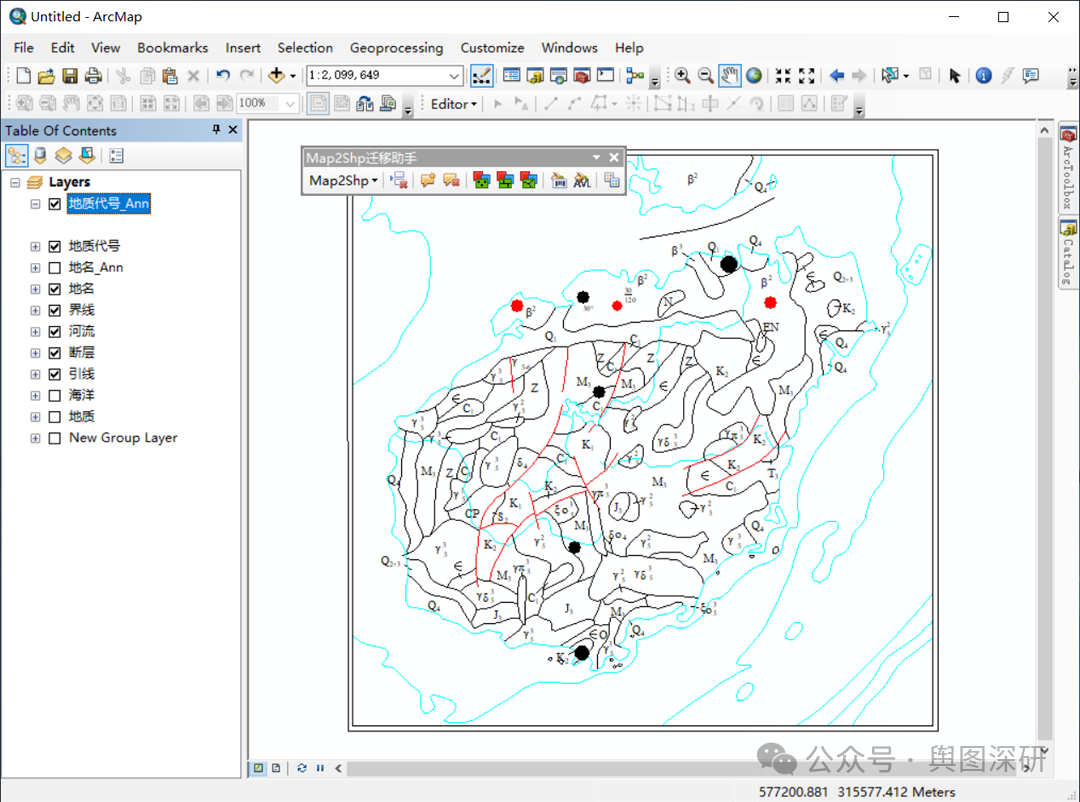

ArcGIS注记效果

三、标注转注记文字

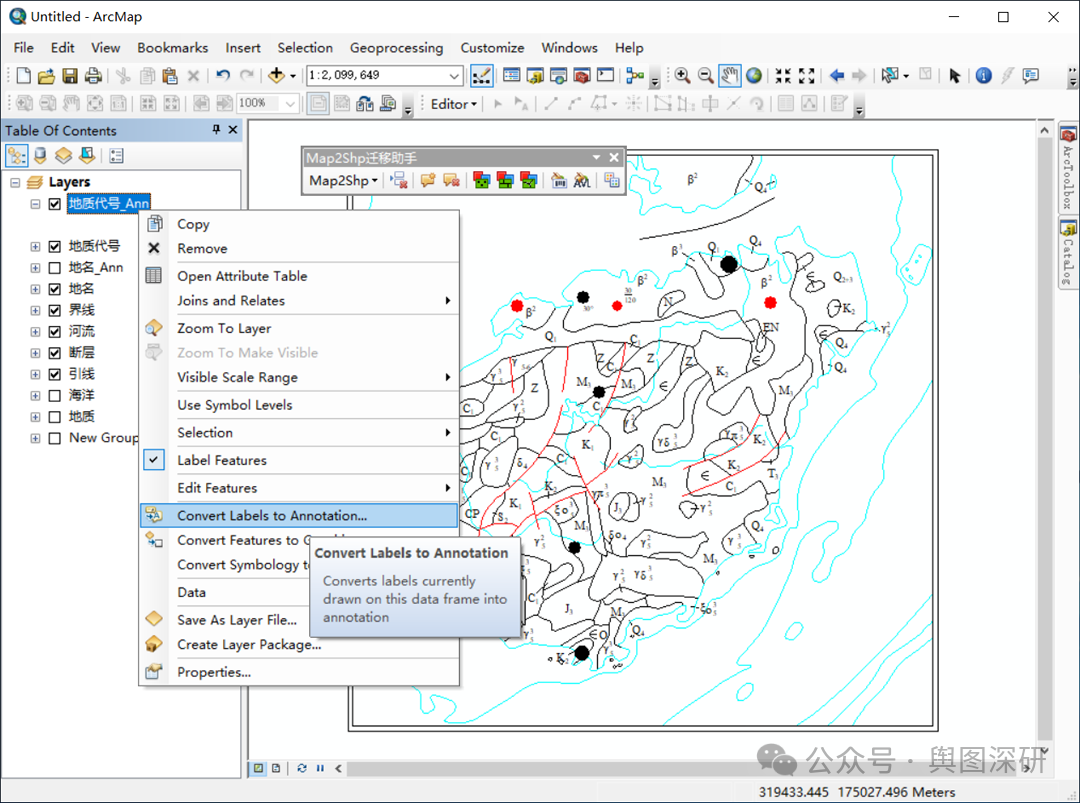

标注转注记是本教程最关键的步骤，之所以KML能保留标注就是因为有注记。右键点击标注图层，选择“将标注转换为注记”，如下图所示。

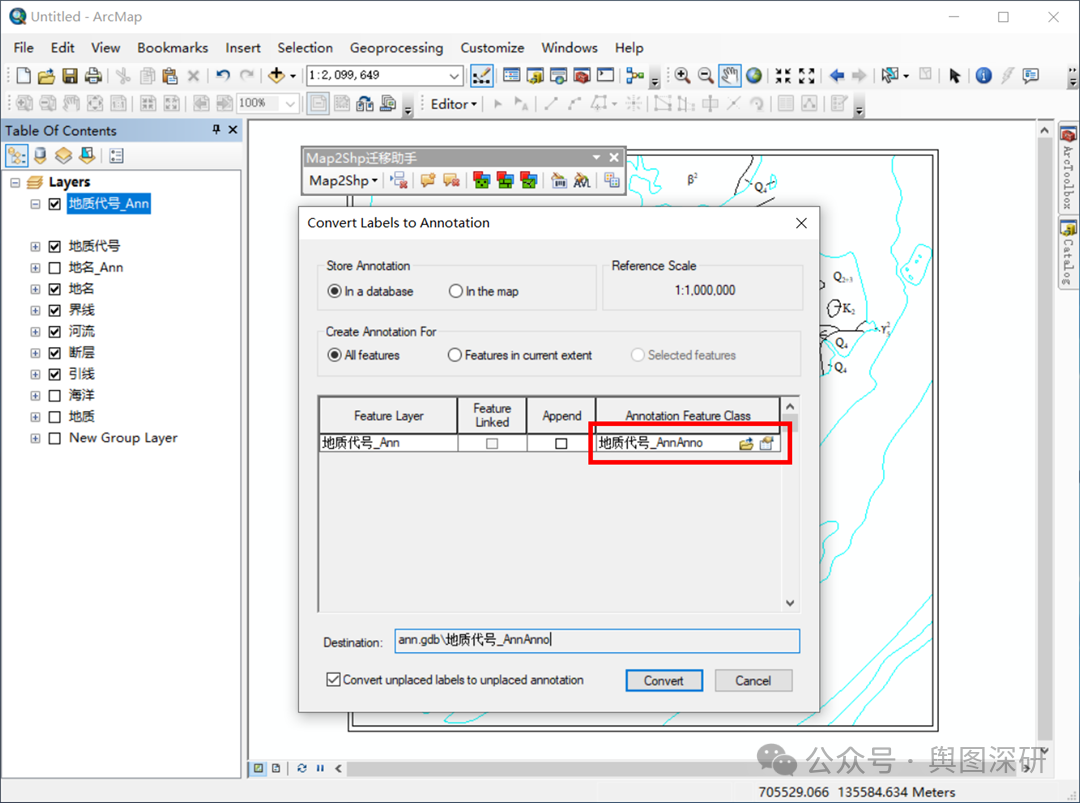

标注转注记文字

注意，注记要存储到地理数据库里面哦！其他参数保持默认即可。

注记存入数据库

四、地质注记转出KML

将转出的注记图层和数据图层一起选择上，点击右键，选择组，合并到一个组下，需要注意图层的顺序，避免标注被遮挡，如下图所示。

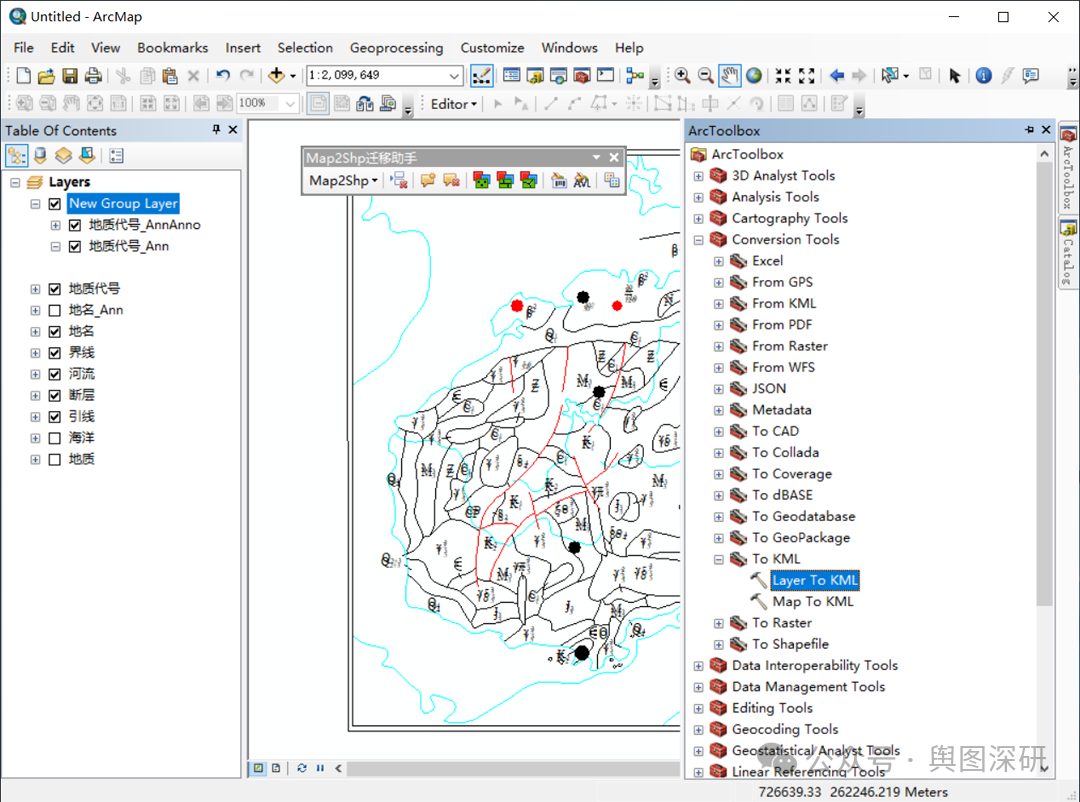

加入注记组

打开工具箱，找到“转换工具”→“转为KML”→“图层转KML”，在“图层”中输入上一步的图层组；输出文件路径不要包含中文，否则可能生成失败；在“输出图像属性”中的“输出图像的DPI”设置为300，输出高清注记文字。

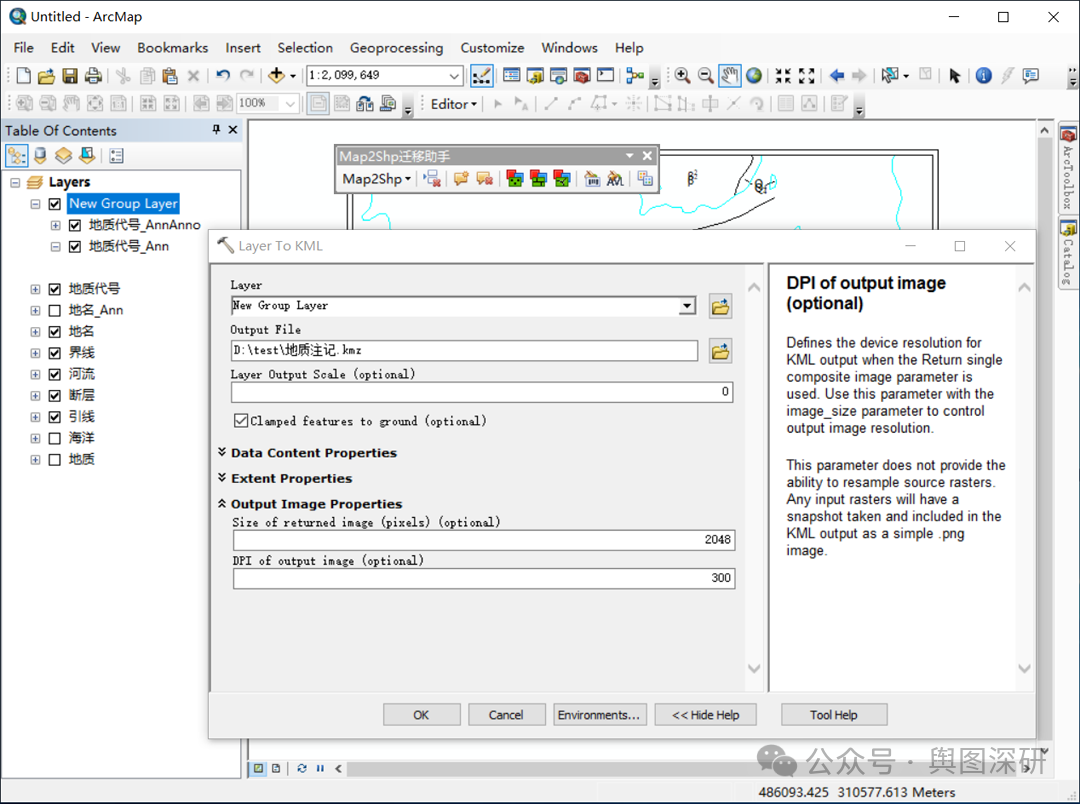

输出KML设置

五、奥维地图效果验证

打开奥维地图，在“导入对象”中选择刚刚导出的KML（或KMZ）文件，专业地质注记精准叠加在导航地图之上，效果如下图所示。

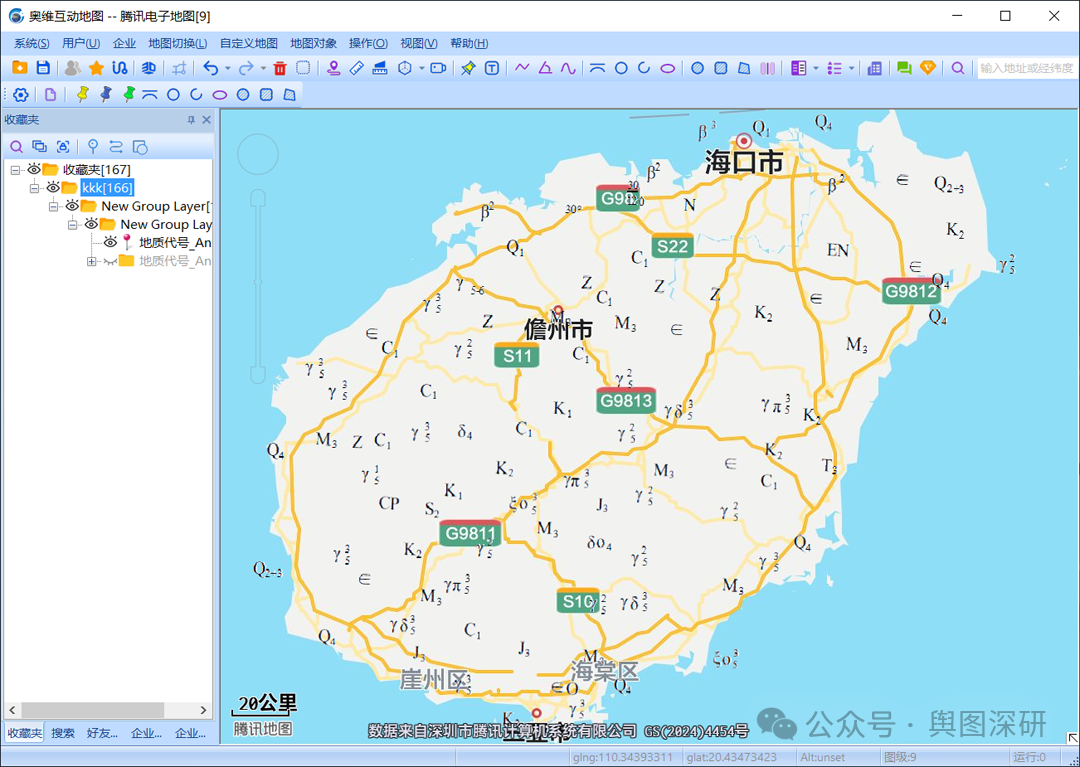

PC端奥维专业地质标注效果

将KML文件传输到手机，使用移动端奥维APP导入文件，效果如下。

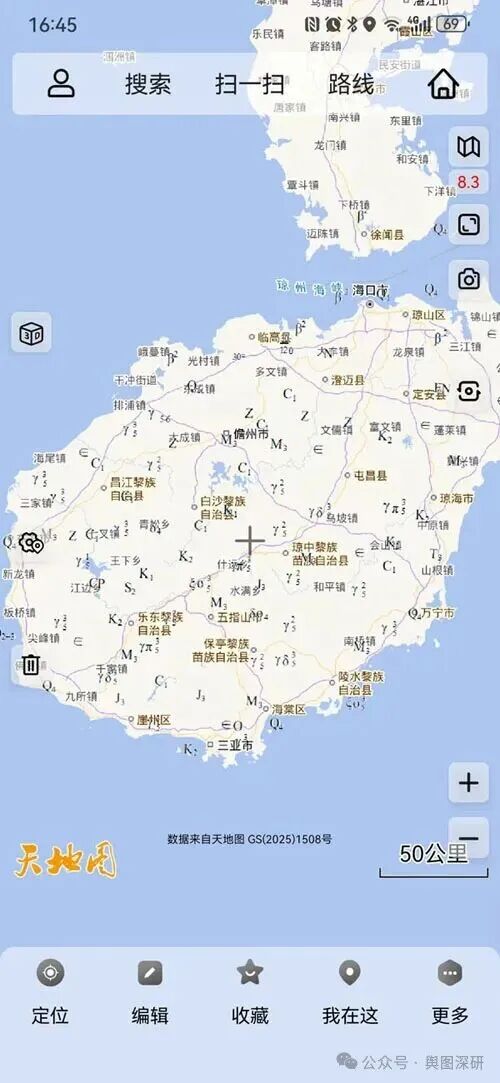

手机端奥维APP专业地质标注效果

注意事项：
在进行数据转换时，有一些小技巧可以帮助你获得更好的效果：
绘制顺序：确保注记要素图层位于面要素图层之上。这样可以避免标注被面要素遮挡，保证地质专业标注信息清晰可见。
数据量控制：对于大规模的地理数据集，考虑分批次转换或者简化数据显示，以减少KML文件的大小和加载时间。
移动端适配：使用最新版本的手机APP，导出DPI建议设置为300-400

六、写在最后

本文手把手教你通过 Map2Shp 转换实现 MapGIS 专业地质注记精准导入奥维地图，解决GIS数据转换中标注丢失问题。包含ArcGIS标注转注记、KML导出设置等专业技巧，适合地质勘探、野外作业人员。
