3分钟速读：地质图核心要素解析指南
一、引言
地质图是将沉积岩层、火成岩体、地质构造等的形成时代和相关各种地质体、地质现象，用一定图例表示在某种比例尺地形图上的一种图件，是表示地壳表层岩相、岩性、地层年代、地质构造、岩浆活动、矿产分布等地图的总称。
地质图从18世纪中期（1726）初创的萌芽阶段，直到19世纪初英国人史密斯·W（1769~1839）在动物群顺序规律的基础上，创立了“用化石鉴定地层”的方法，并于1815年出版了英国第一张具有岩石地层单位、古生物化石和地质时代的地质图，奠定了现代地质图的基础。随后的150多年来基本上是沿用这种传统的方法不断完善地质填图。直到从1976年国际地层委员会颁发的《国际地层指南》开始，地质填图由传统的方法，转变成现代地层学方法，包括多重地层单位划分、岩石地层单位穿时性普遍原理等，乃至当今数字化地质图的广泛应用。地质图为人类的社会经济和文化发展做出了巨大的贡献。

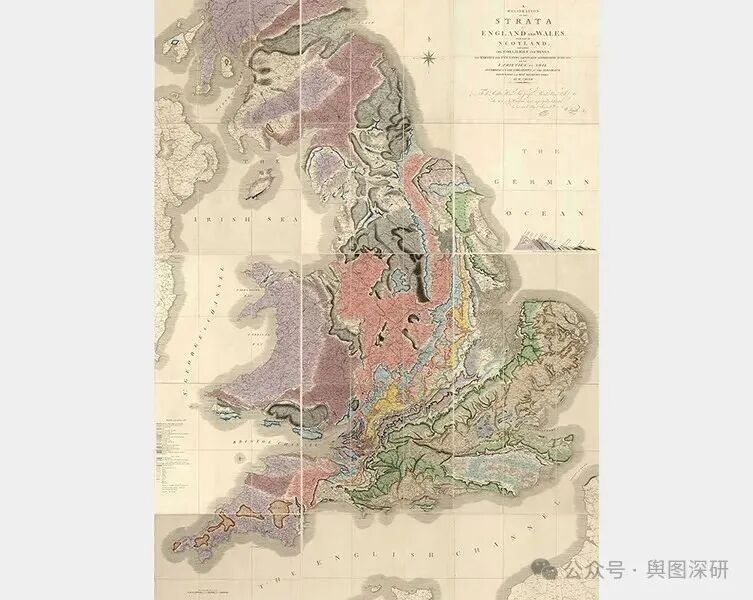

威廉·史密斯绘制的首张英国地质图
二、地质图的组成
正式的地质图具有统一的规格，除正图部分外，还应包括图名、比例尺、图例、编图单位和编图人、编图日期、地质剖面图和地层柱状图等。
图名：常用整齐美观的大字书写于图的正上方，图名要表明图幅所在地区和图的类型。 比例尺：比例或条形比例尺，表示地图上的距离与地面上的实际距离之间的关系。一般放在图名下或图框下方正中位置。 指北针：显示地图方向的符号，通常指向正北。 图例：解释地图上使用的符号和颜色的列表或图表，包括岩层、地质结构和其他特征。地层图例的排列顺序是自上而下由新到老排列。构造图例一般顺序是按褶皱、断层、节理、产状要素等排列。 坐标网：为了地图的拼接、量算和指示地面目标而绘制的。它可以分为地理坐标网和直角坐标网。 综合柱状图：按新老关系从上到下表示该区发育的各时代地层的岩性特征及其厚度、地层接触关系、岩体穿插关系等。 地质剖面图：垂直于全区主要构造线的地质剖面，补充说明全区主要地质构造的地下延深情况。 附加信息：有关地图的附加信息， 图框外还应注明编图单位、编图人、编图日期以及用于创建地图的数据来源。

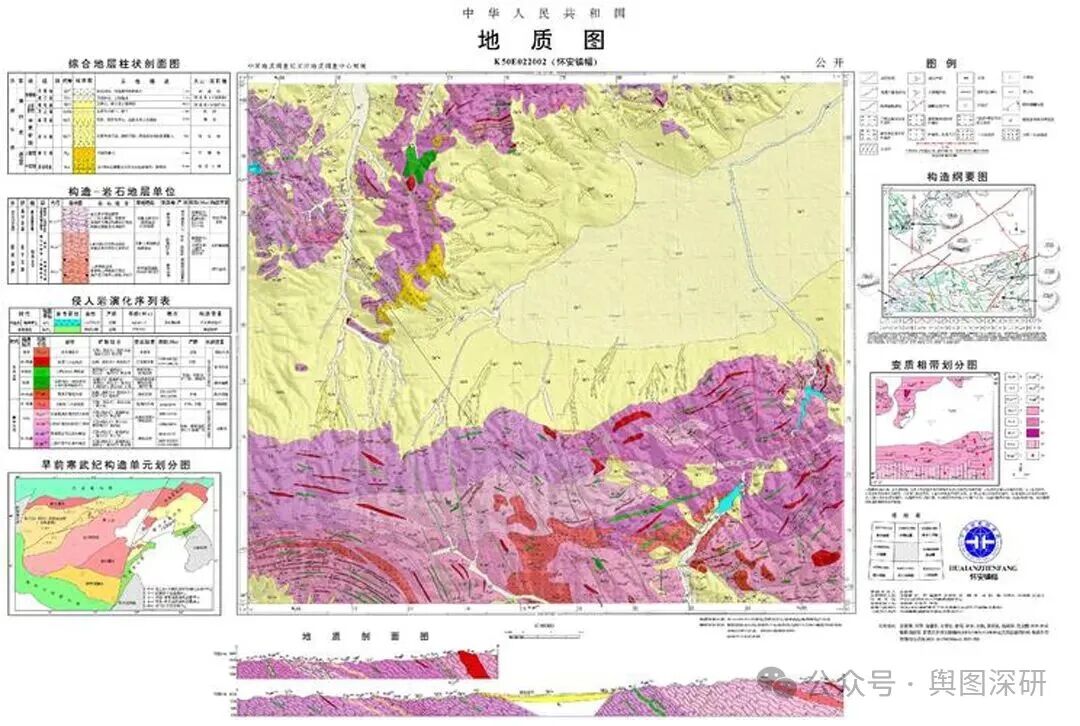

标准分幅地质图（公开版）
三、地质图核心要素表达
地质图的编制多以实测资料为基础，有一定的制图规范和标准。目前所使用的地层分级系统、表示地层年代的色标和符号，以及表示各类岩体的色标和代号，多是国际通用的。狭义的地质图多指基础性普通地质图。不同比例尺地质图，表示地层年代的界、系、统、组、层等的分级是不同的，比例尺愈大表示的层次愈细。总体而言，解读地质图需要知识和技能的结合， 包括对地质、地形和构造地质学的理解， 以及现场观察和三维地质特征可视化的能力。
1、地质单元
地质图单元是在地质图上用独特的符号和颜色识别和表示的独特的地质构造或岩石单元。 每个地图单元都是根据其岩性、年龄和其他地质特征来定义的， 并通过其独特的属性与周围的地图单元区分开来。地质单元用于描述地球表面地质物质的空间分布， 是地质学家了解一个地区的地质情况以及随着时间的推移塑造该地区的过程的重要工具。 通过分析不同地图单元之间的分布和关系， 地质学家可以识别地质结构并解释一个地区的构造历史和地质演化。
各时代的地层在地质图上，除用界线来圈定其分布的范围外，并须用地层代号标明其时代。地质图上不同时代的地层和各种岩浆岩侵入体的颜色是按国际统一图谱规定的。

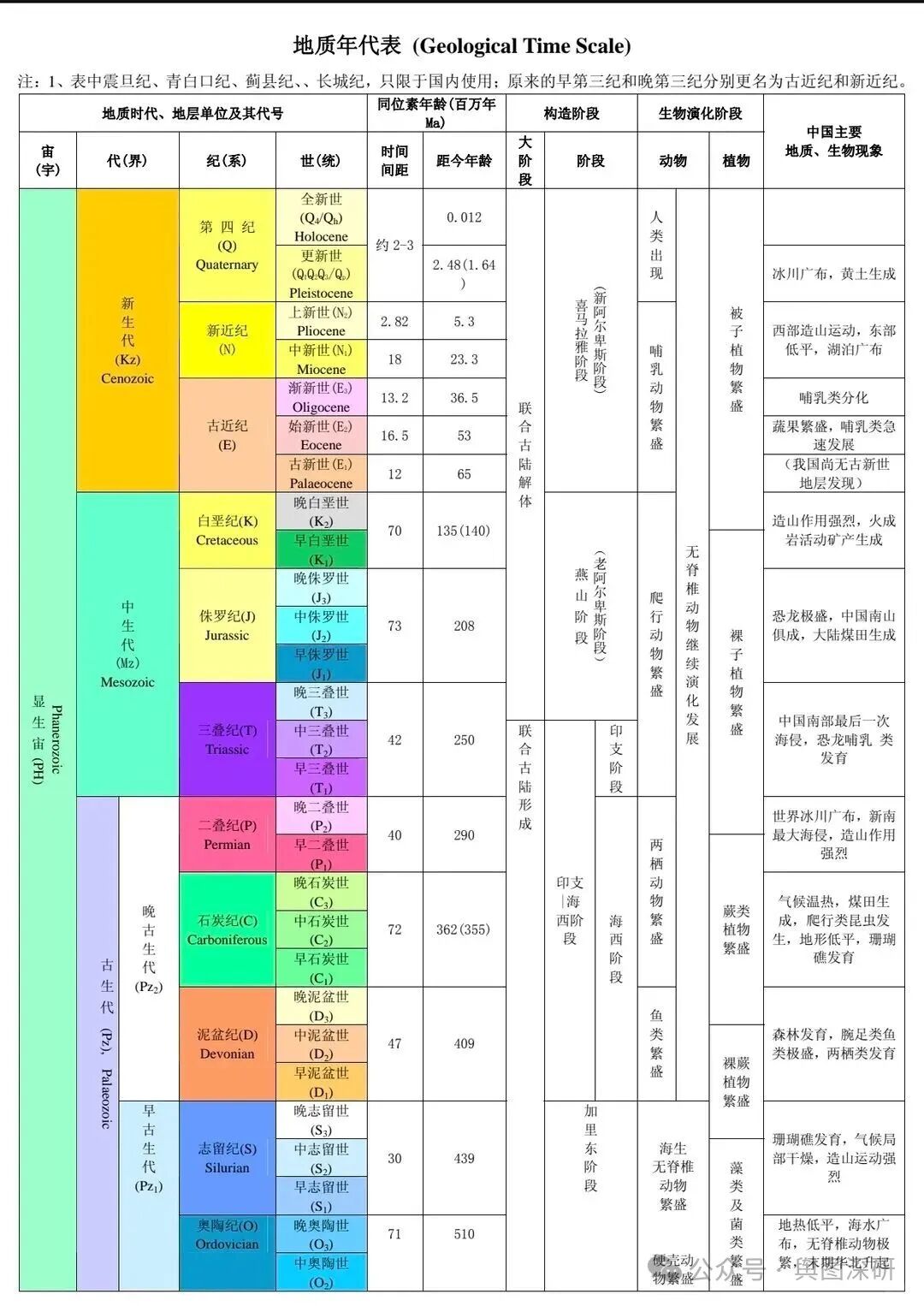

地质年代表（部分）
2、岩性花纹符号
岩石花纹符号由各类主要岩石基本花纹符号和根据岩石命名原则所规定的岩石特征矿物、结构、构造等附加花纹符号按一定的规律组合而成。

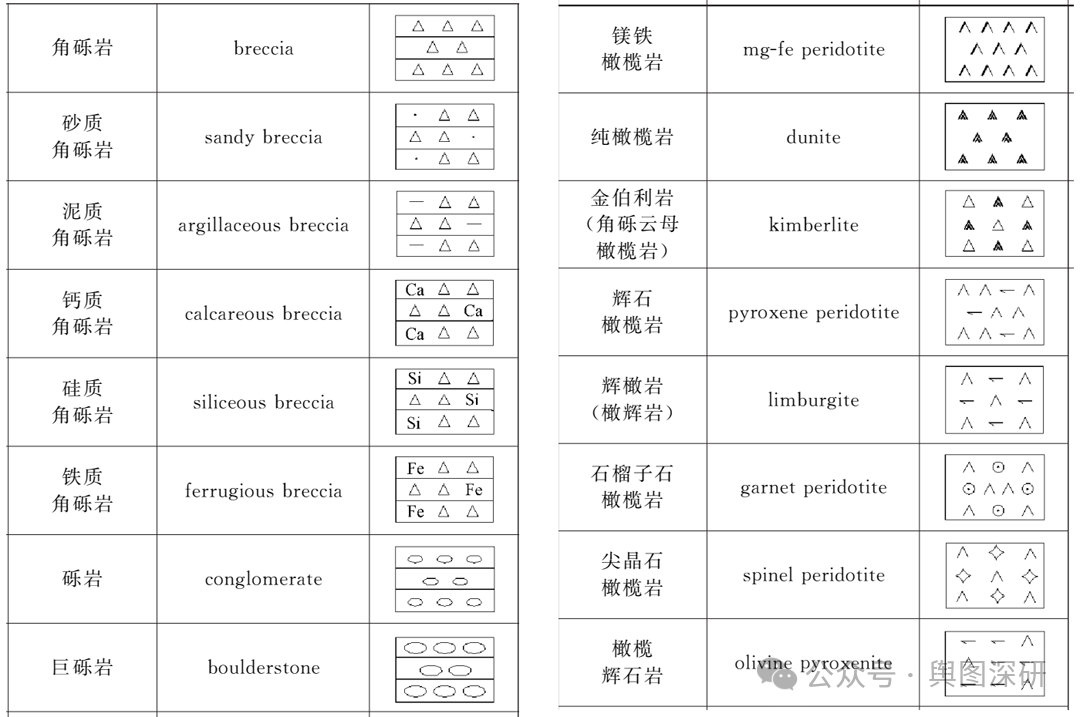

岩石花纹符号（部分）
3、岩石代号
岩体代号是用于标识不同岩石类型的标准符号或编码，涵盖沉积岩、火成岩、变质岩及其他特殊岩石。

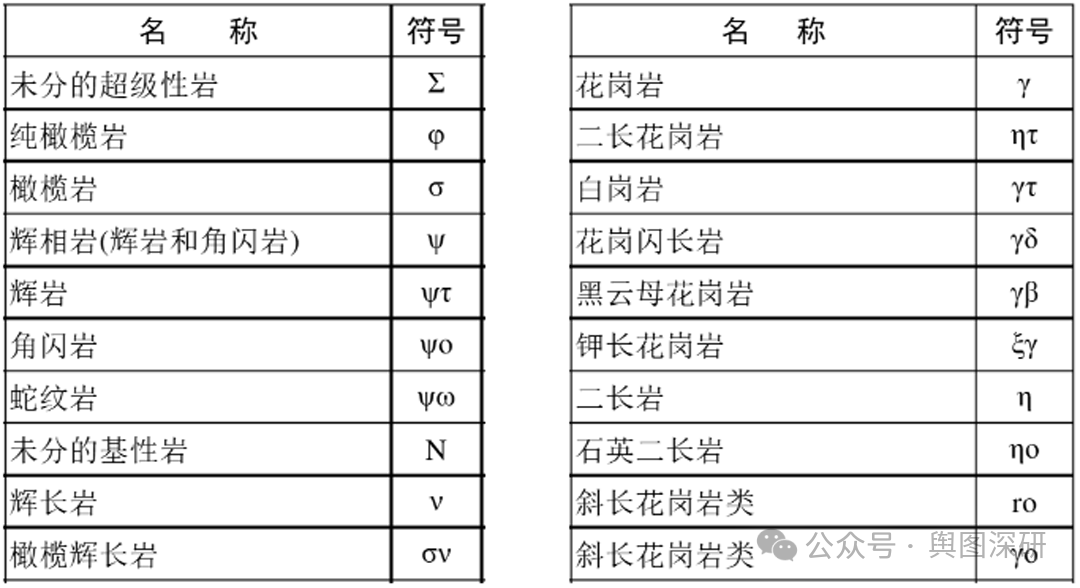

岩石代号（部分）
4、矿产符号
矿产符号可以表示矿产的种类及规模、成因类型、成矿时代等内容。

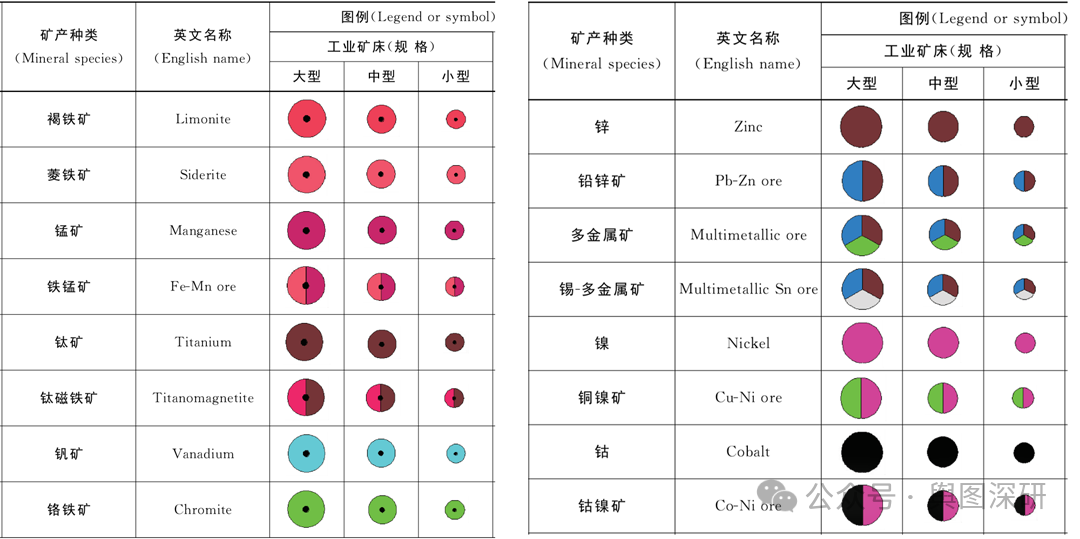

矿产种类及规模表示

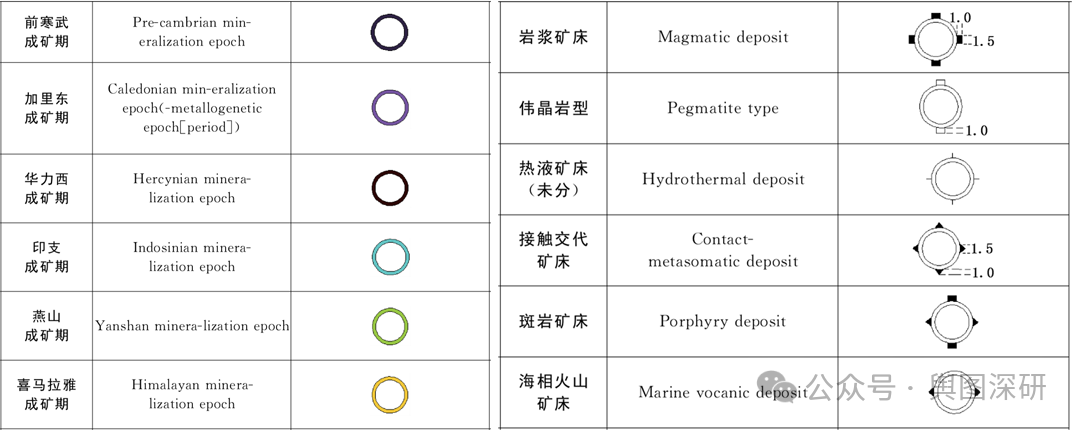

矿产成矿时代与成因类型
5、常见点状符号
点状符号所表示的内容，主要是某一地点的地质现象和地质工作的内容。如化石采集地、露头观测点、废矿硐、露天采场、钻孔、探槽。

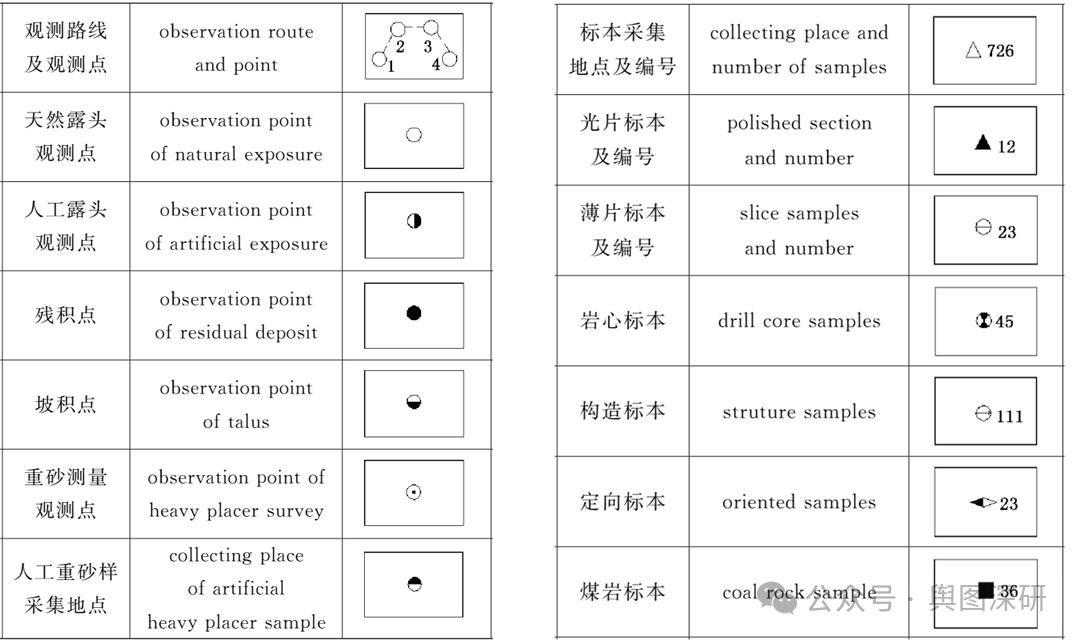

常用点状符号（部分）
6、常用线状符号
线状符号在地质图件中占着十分重要的位置，地质界线、断层线和褶皱构造等主要地质现象，都是通过线状符号表示出来的。线状符号本身虽然简单，但可以通过组合变化，从而表现出复杂的地质内容。

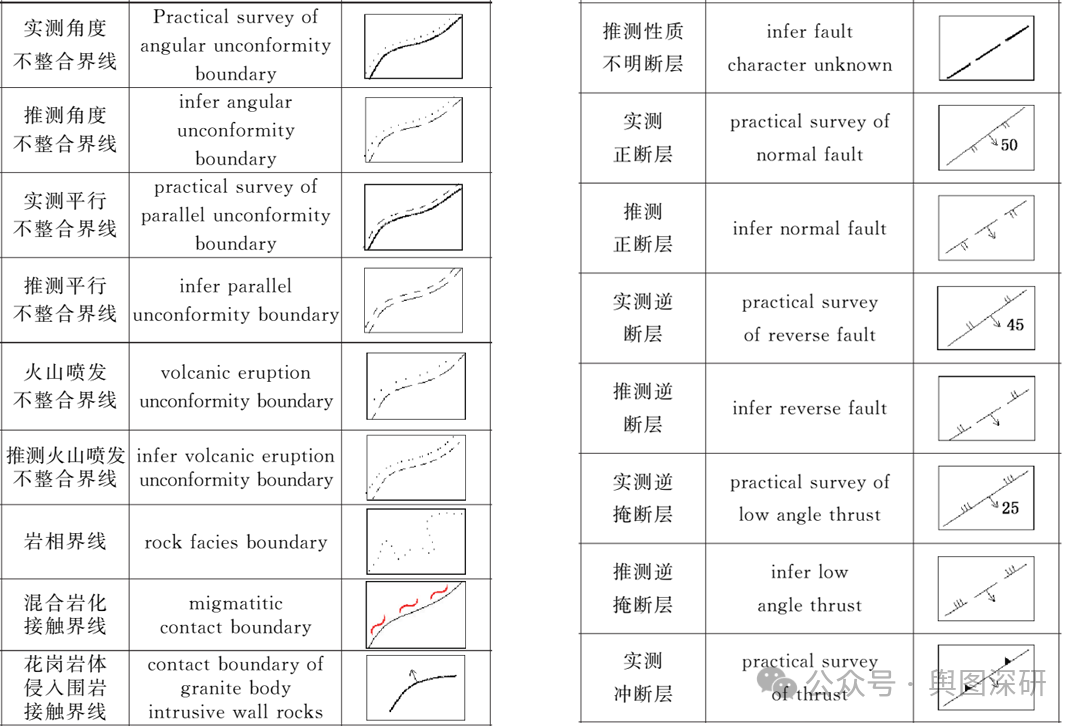

常用线状符号（部分）
7、地质注记
地质图件注记按其形式，可分为:代号注记、数字注记、文字注记、拉丁文注记。
代号注记:由外文字母或汉语拼音符号，按一定原则组成各种代号，说明地质体和矿产符号的名称或性质，如P1m。

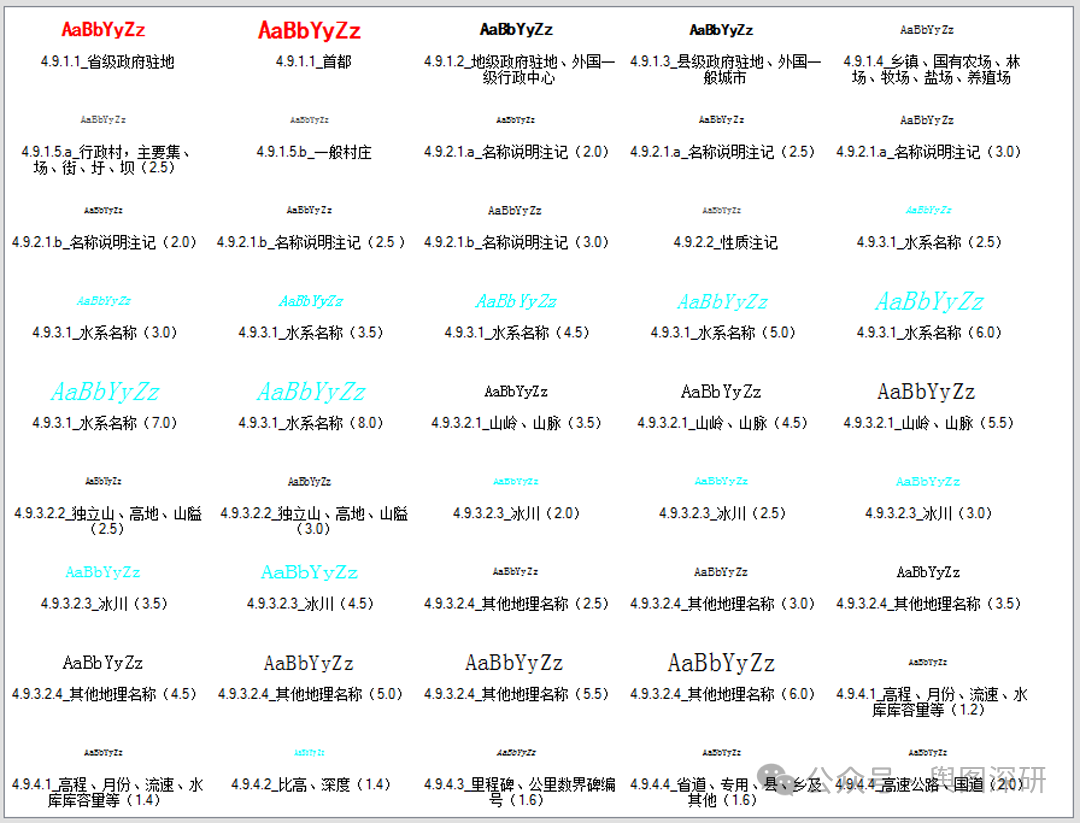

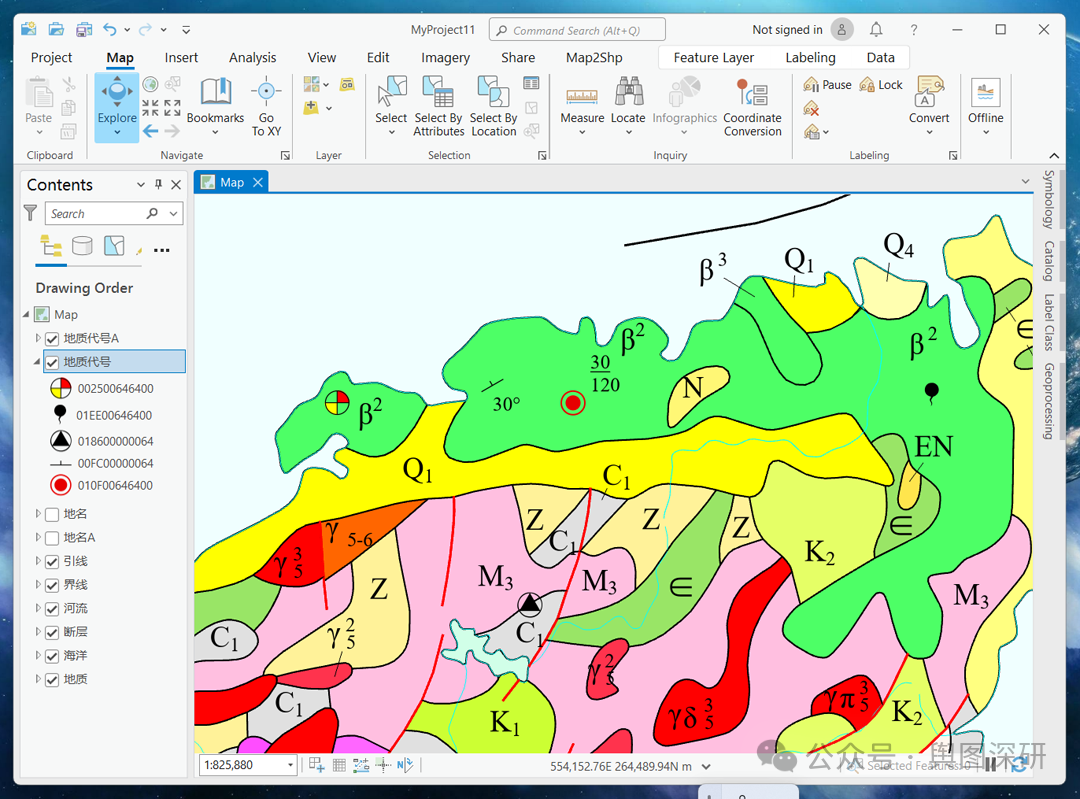

地质注记（示例）
数字注记:由罗马数字、汉语数字以及阿拉伯数字组成，说明各种地质要素的数量特征，如岩层倾角、断层面倾角，矿体编号，钻孔终孔深度等。
文字注记:以作用的不同，又可以分为“名称注记”和“说明注记”。名称注记是指明被说明要素的地质名称，如“寒武系”、“矽卡岩”等，说明注记是说明被注记要素的地质内容，如“厚层状砂岩”、“薄层状泥质灰岩”。
文字注记
拉丁文注记:拉丁文注记虽是外文，但它已是古生物名称的专用语，用它来注记地层中所含古生物化石名称。
8、地质剖面
正式地质图的下方一般附有1-2幅穿过整个地质图的地质剖面图，以便补充说明全区主要地质构造的地下延深情况。地质剖面图也有一定的规格，要求有图名、比例尺、剖面方位、图例等。

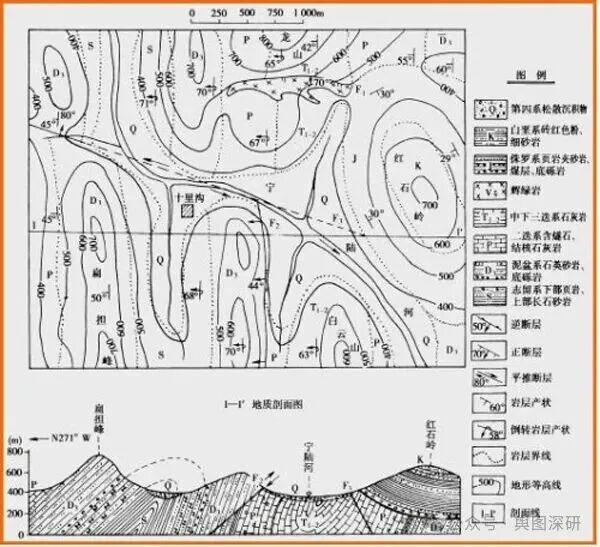

地质剖面图
剖面方向通常要垂直于全区主要构造线。剖面图的水平和垂直比例尺应尽量与地质图一致。剖面在地质图上的位置，要用一条细线表示出来，两端注上代表剖面编号的数字或符号。一般是北方和西方在左端，南方和东方在右端。剖面图内不宜过多留空，地下一定深度的岩层，应该根据岩层顺序、厚度和构造情况加以推测。
四、地质图的应用
总体而言，地质图是了解某个地区的地质情况以及就资源管理、工程设计和环境保护做出明智决策的重要工具。在各个领域都有广泛的应用，包括：
资源勘探：地质图可用于识别具有潜在矿产资源的区域，例如金属、煤炭和石油。 工程和建筑：地质图用于评估与某个地区相关的地质灾害，例如山体滑坡、天坑和地震活动，这些信息对于设计安全有效的基础设施至关重要。 环境管理：地质图用于识别具有潜在环境危害的区域，例如受污染的土壤和地下水，并评估人类活动对自然资源的影响。 农业：地质图可以帮助农民了解其所在地区土壤的特征，包括其质地、排水和养分含量。这些信息对于作物选择和管理很重要。 教育和研究：地质图用于教育和研究，以教授和研究一个地区的地质学，包括其岩层、化石和地质历史。
希望这篇文章对你有所帮助，如果有任何问题或建议，欢迎在留言区告诉我，也欢迎大家相互交流！你还可以立即点击【分享】按钮，将本文分享给你需要的朋友！
