拒绝重绘！MapGIS制图表达快速转换到ArcGIS平台的秘密

15 04月

作者:map2shp|分类:使用教程|标签:#Map2Shp 格式转换 #MapGIS #ArcGIS #制图表达 #图例符号

在日常制图过程时，我们经常遇到这样的尴尬：好不容易在GIS软件里给地图数据添加了精美的符号、线型、填充颜色等制图表达信息，一旦需要切换平台，却发现制图表达信息丢失，或者因目标平台缺少专业地质符号，而不得不简化或者舍弃。

Map2Shp软件中提供了MapGIS成果图件制图表达信息跨平台移植的全套解决方案，其中，采用“图例编码”方式迁移制图表达信息，是目前比较轻便快捷的一种转换方案。该方案能够在无跨平台匹配符号库情况下，快速恢复成果图件的基本面貌，适用于转换原图规范化程度不高，转换结果制图表达要求也不高的情况。

数据基础

MapGIS样例图（含MapGIS系统库）

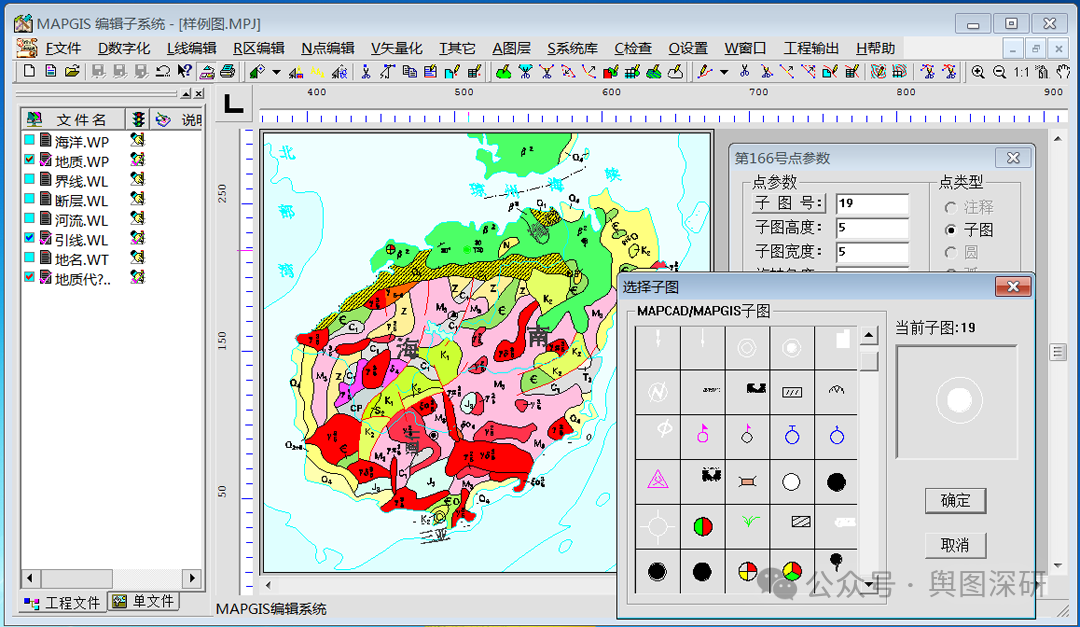

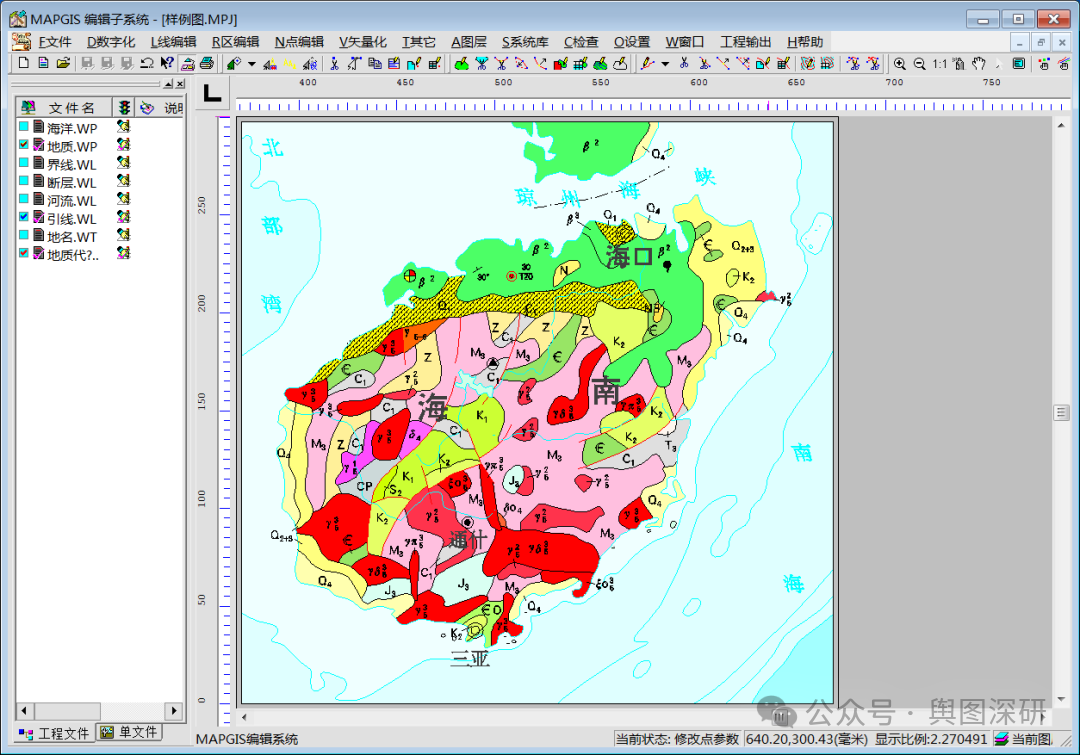

MapGIS样例图

ArcGIS通用地质符号库（文末附下载方法）

ArcGIS通用地质符号库

1、输出符号参数信息

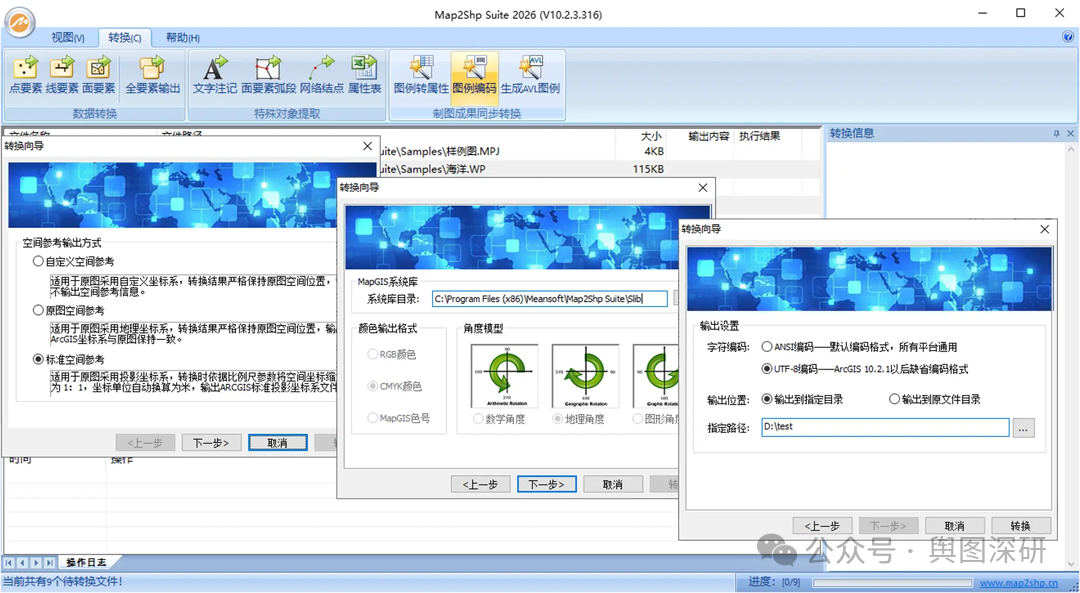

使用Map2Shp软件进行MapGIS成果图转换，点击“图例编码”按钮，启动向导式的文件转换过程，历经“空间参考”、“图元参数”、“输出设置”三步完成转换。默认将MapGIS制图表达参数信息压缩为编码字符串存入要素属性，在ARCGIS平台中可直接识别恢复图例信息。

Map2Shp图例编码转换

空间参数：MapGIS原图采用兰伯特等角圆锥投影坐标系，1∶1,000,000比例尺，坐标单位为毫米。因此选择”标准空间参考“，转换时系统会自动将比例尺由1∶1,000,000缩放为1∶1，将坐标单位由毫米换算为米。

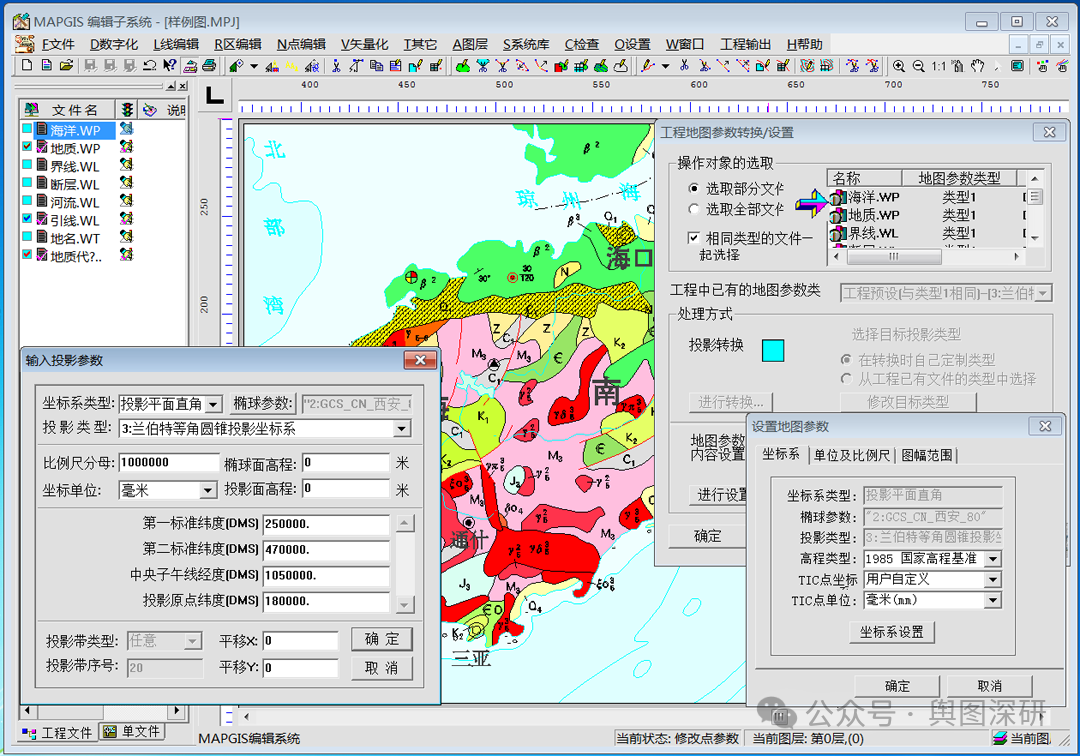

MapGIS原图投影参数

图元参数：指定系统库路径。这里需要选择MapGIS原图附带的系统库（SLIB）文件，这是后续符号化还原的关键，颜色与角度模型采用默认设置。
字符编码：选择UTF-8编码，确保兼容ArcGIS Pro最新版本。
输出目录：转换结果将以MapGIS工程为单位输出到指定路径，每个工程独立保存。

2、导入图例参数

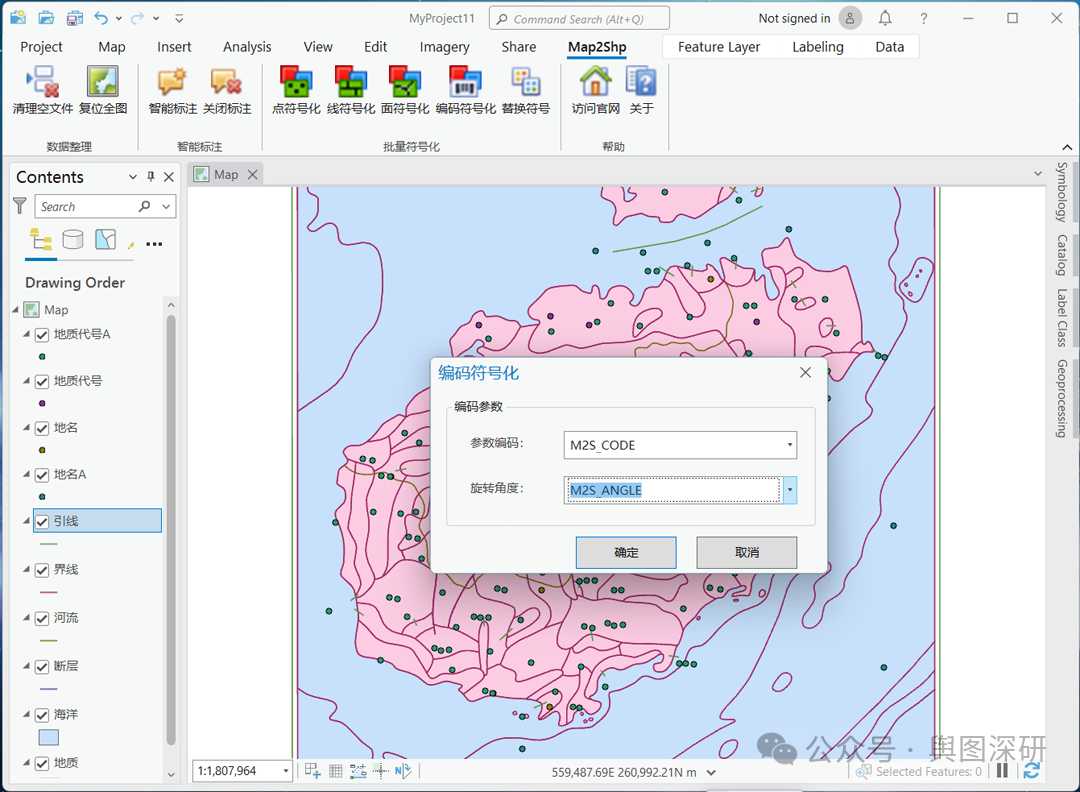

Map2Shp符号化工具，提供了简洁完善的参数符号化转换方案。在ArcGIS Pro下加载转换结果，仅需输入正确的“参数编码”字段，选择符号“旋转角度”字段（角度模型默认为地理角度），即可进行批量符号化操作。

编码符号化设置

3、完善图例符号

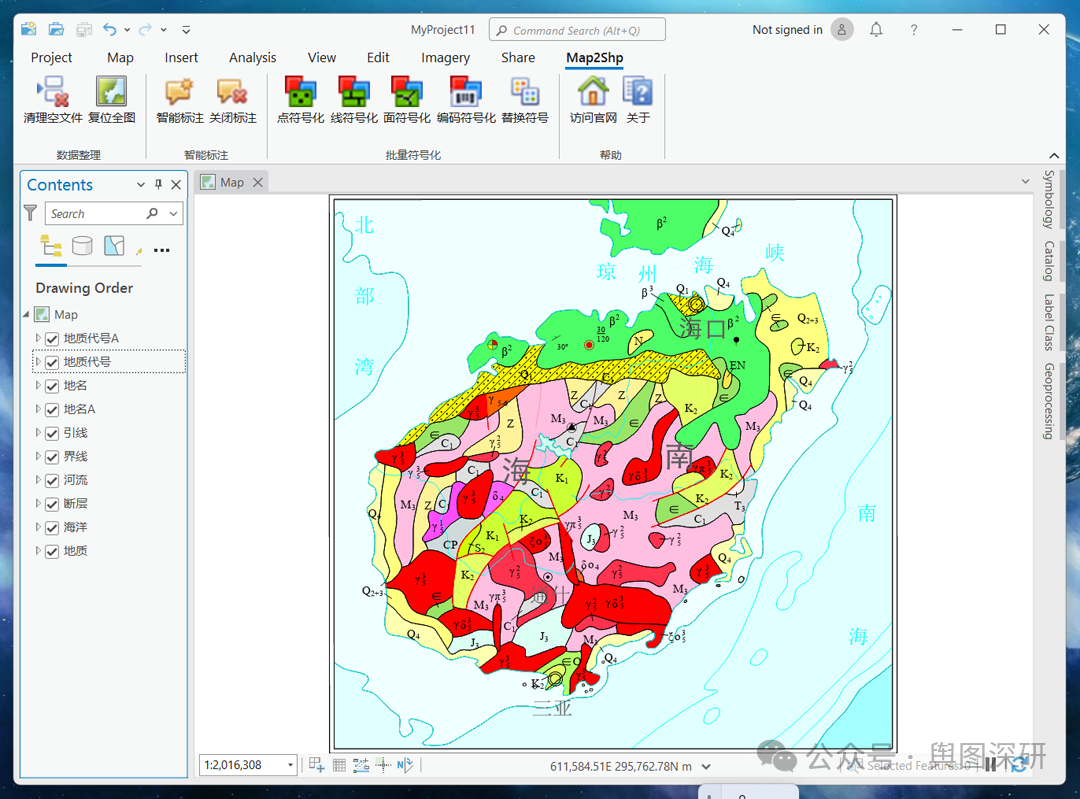

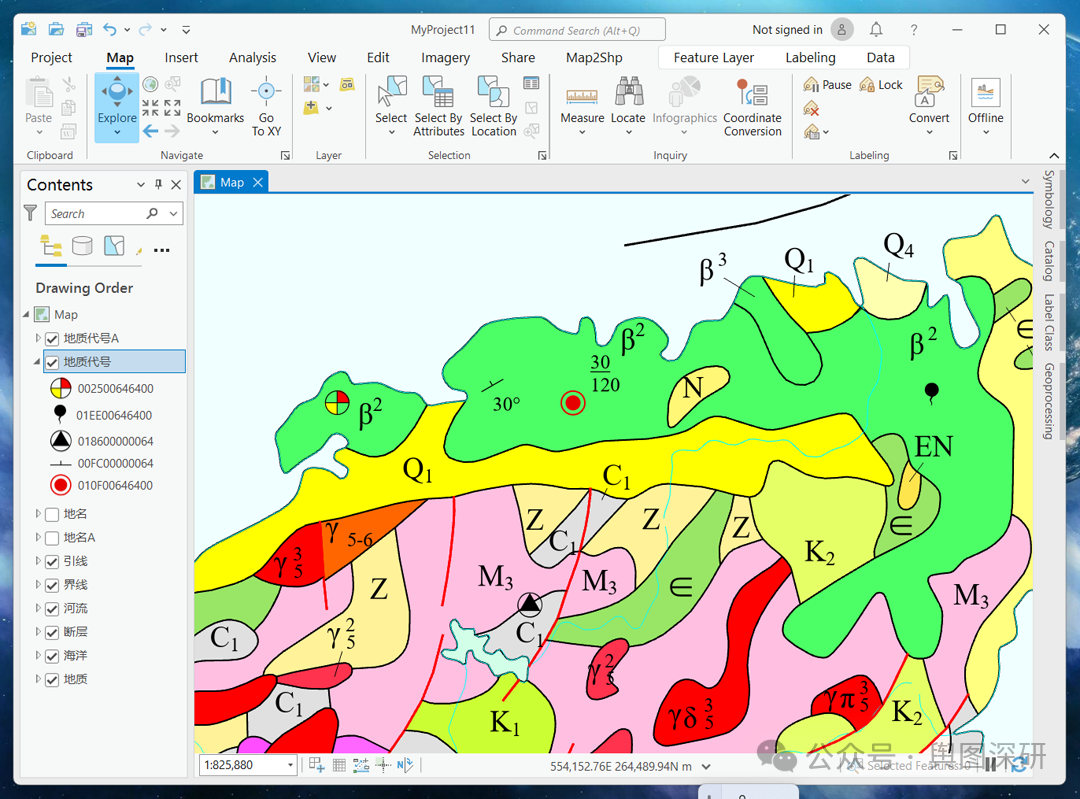

经过上步的参数导入后，ArcGISPro图层列表中仅显示分类好的图例信息，符号和线型等仍未完善。

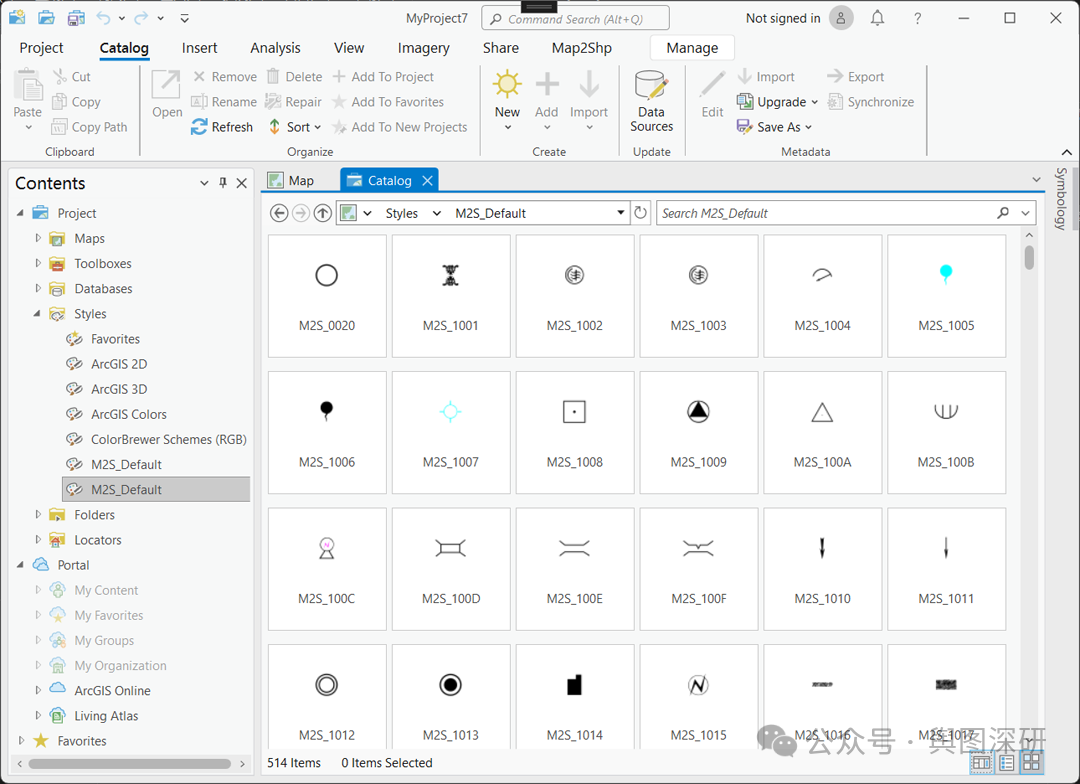

由于MapGIS与ArcGIS软件符号化底层实现的巨大差异，目前市面上暂无直接的符号库转换方案。因而，在多数情况下，用户可能缺少ArcGIS地质符号库支持。Map2Shp软件提供了通用地质符号库（M2S_Default.stylx），可满足常用地质符号的快速替代（文末附下载方法）。

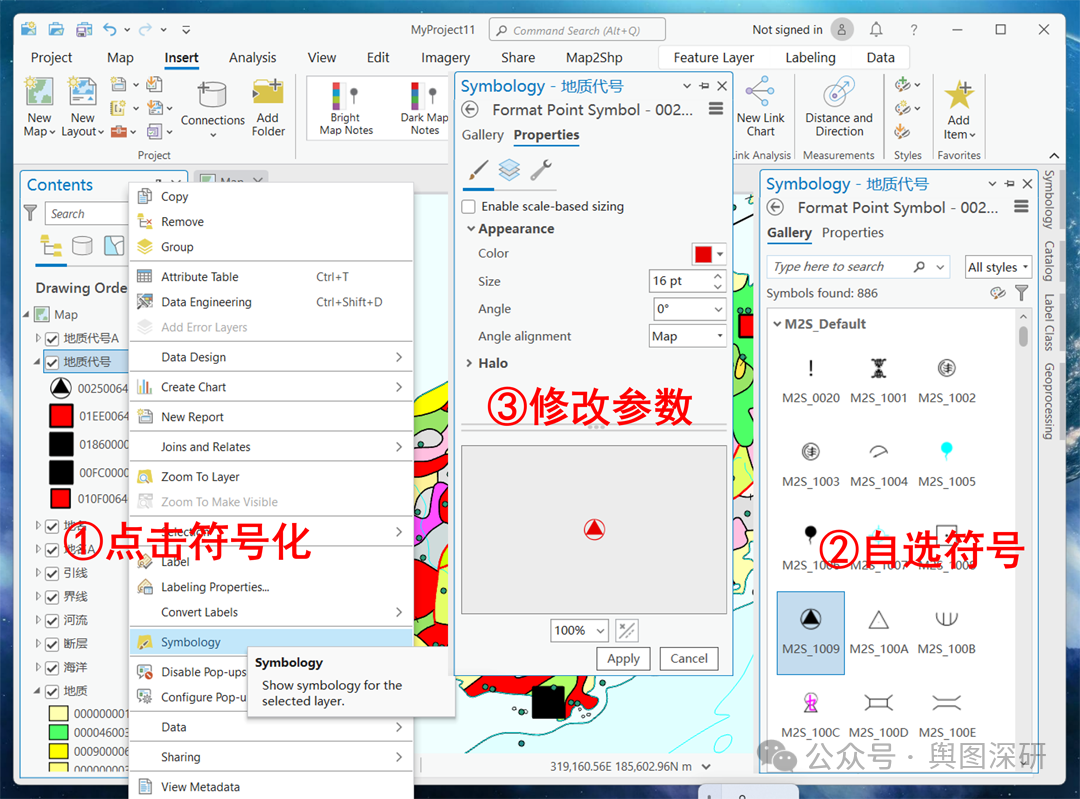

接下来只需要手动选择合适的ArcGIS符号替换即可。双击图例符号，在符号选择对话框（Symbol Selector）中，选定合适的ArcGIS符号，同时仍可修改默认的符号参数，点击确定完成精准的符号替换。
