MapGIS转ArcGIS：高效实现矢量数据转换与制图成果迁移

地图是地理信息应用最重要的信息承载方式，地图和数据构成了GIS的基础。在实际的GIS项目建设中，为了更好地管理数据资产，经常涉及多种数据格式间的转换，其中最常见的就是制图成果数据的转换。由于各GIS厂商在符号系统上拥有不同的实现方式，符号样式和地图可视化效果的跨平台迁移一直是行业痛点。今天，我将为大家分享如何利用Map2Shp工具，高效将MAPGIS版本1∶100万公开版地质图转换为ArcGIS兼容格式，实现从空间数据到制图要素的跨平台迁移。

推荐工具：ArcGIS Pro 3.4、MapGIS 6.7、Map2Shp10.2

数据来源与背景

本次案例使用的是 1∶100万公开版数字地质图（MAPGIS格式），该数据以 1∶1,000,000 比例尺为基础，系统表达了地层单元、岩石类型、构造形迹（如断层、褶皱）等核心地质要素，是开展区域地质研究、矿产资源勘查的基础底图。

通过网络获取公开版数据，主要包含：

• MAP目录：出版布局下的投影坐标系地质图；
• MAPGIS目录：经纬度坐标的矢量空间数据库；
• SLIB目录： 配套专用Slib图库文件。

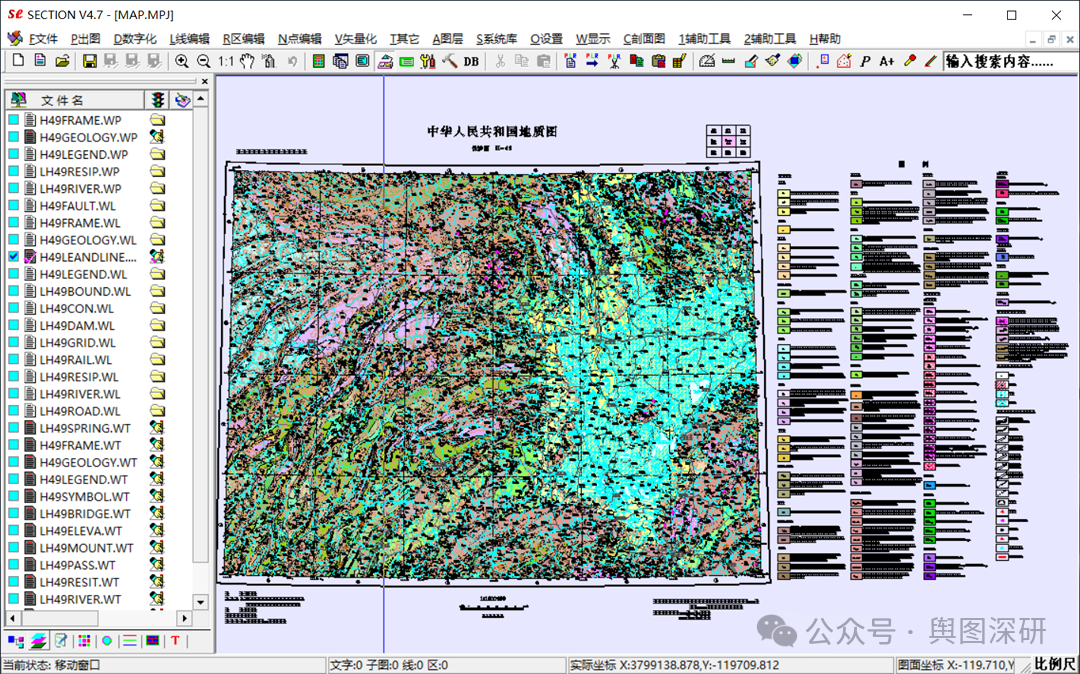

待转换MapGIS原图

第一步：数据检查

良好的数据质量是成功转换的一半，在进行 MAPGIS转ArcGIS 之前，数据检查是必不可少的环节。这一步骤能最大限度杜绝转换错误，提高效率。

主要检查项目包括：

• 文件完整性检查
• 属性结构规范检查
• 坐标投影参数检查
• 符号库与原图匹配性检查
• 拓扑结构检查
• 工程压缩存盘

? 专家提示：
建议参考 【 6步检查法：MAPGIS转ArcGIS成功率提升300% 】 操作。

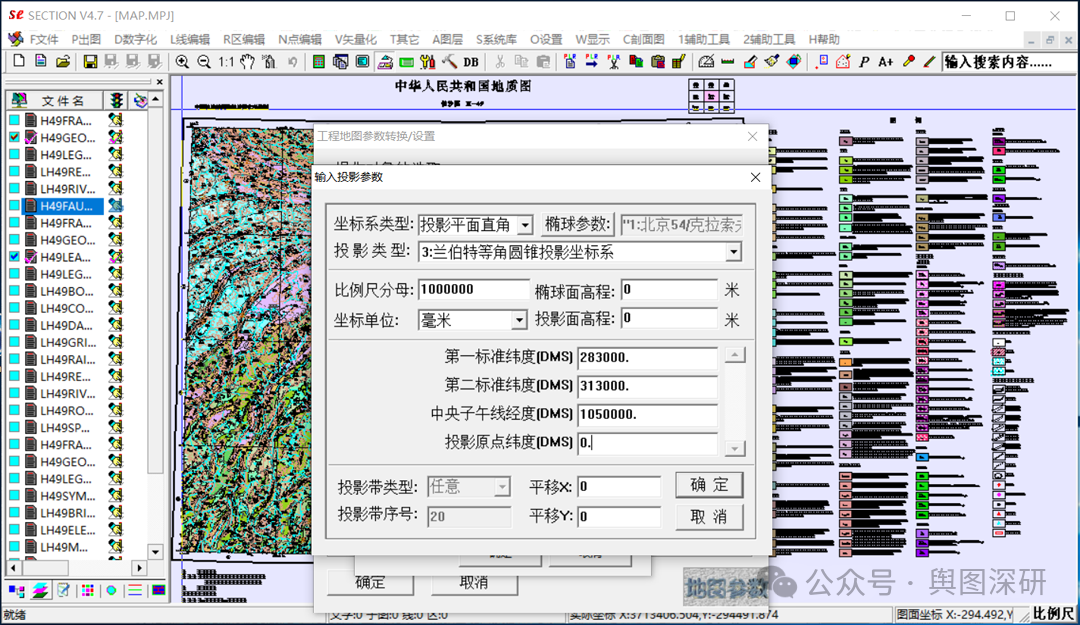

检查MapGIS投影参数

第二步：数据格式转换

1. 添加数据

启动Map2Shp转换软件，在【视图】面板中点击【添加文件】按钮，将待转换的文件批量添加到转换列表中。

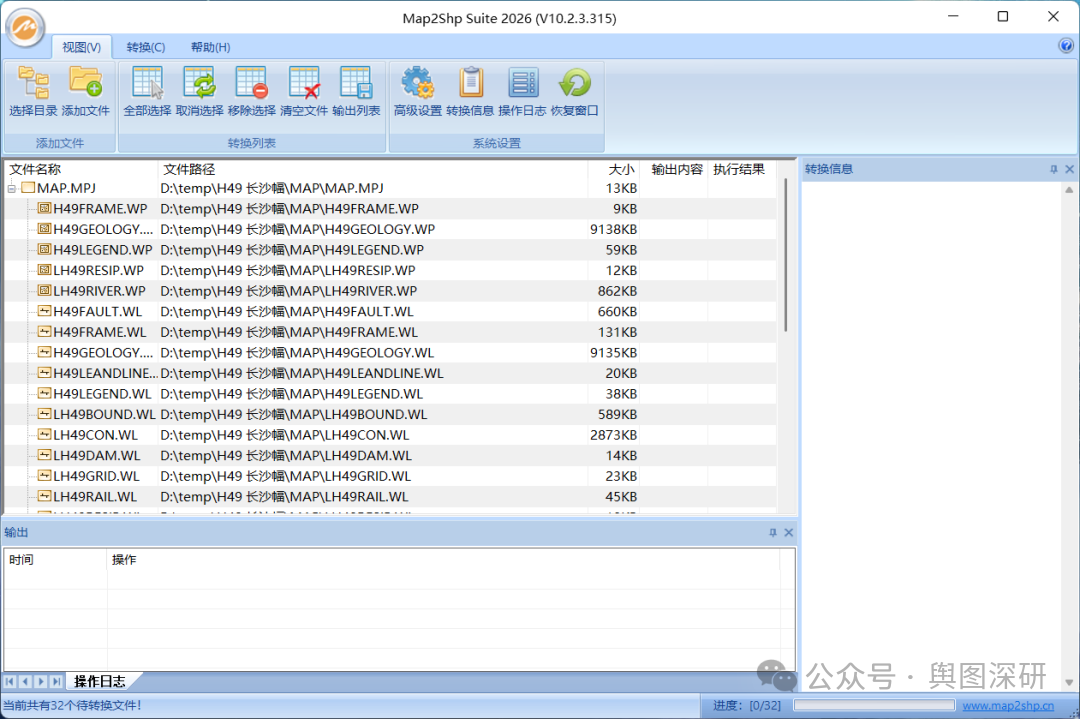

添加待转换MapGIS文件

2. 参数设置

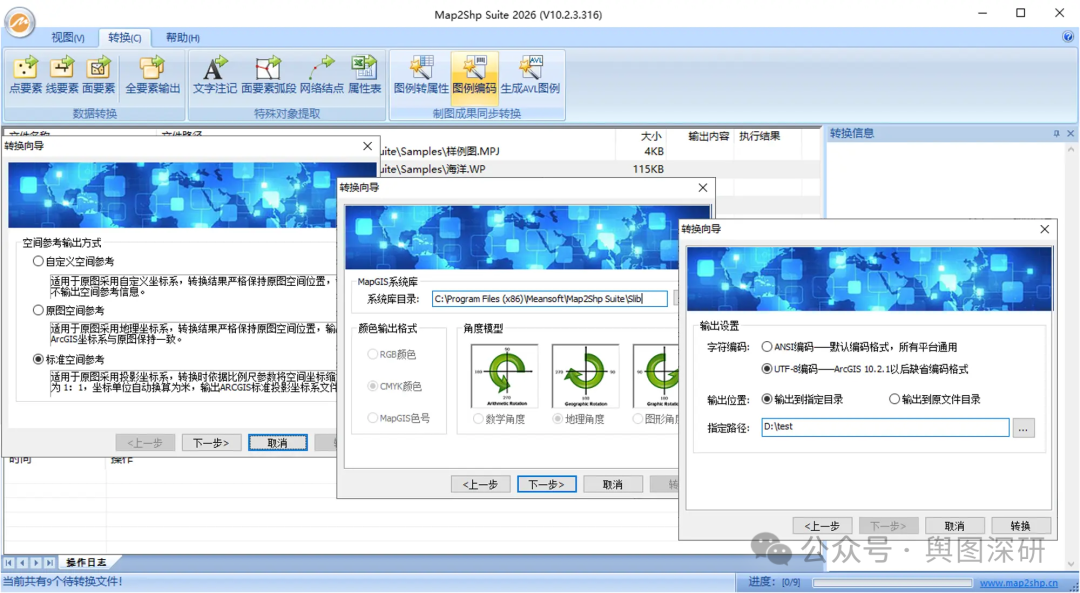

这是实现制图表达迁移的核心步骤。使用Map2Shp，点击【转换】面板—【图例编码】按钮，启动向导式转换。

Map2Shp图例编码转换

空间参数：MapGIS原图采用兰伯特等角圆锥投影坐标系，1∶1,000,000比例尺，坐标单位为毫米。因此选择”标准空间参考“，转换时系统会自动将比例尺由1∶1,000,000缩放为1∶1，将坐标单位由毫米换算为米。

图元参数：指定系统库路径。这里需要选择1∶100万地质图附带的系统库（SLIB）文件，这是后续符号化还原的关键，颜色与角度模型采用默认设置。

字符编码：选择UTF-8编码，确保兼容ArcGIS Pro最新版本。
输出目录：转换结果将以MapGIS工程为单位输出到指定路径，每个工程独立保存。

3. 结果检查

转换完成后，查看右侧转换信息窗。仔细检查转换提示，确认是否有错误。如有错误，可根据提示回溯检查源数据。

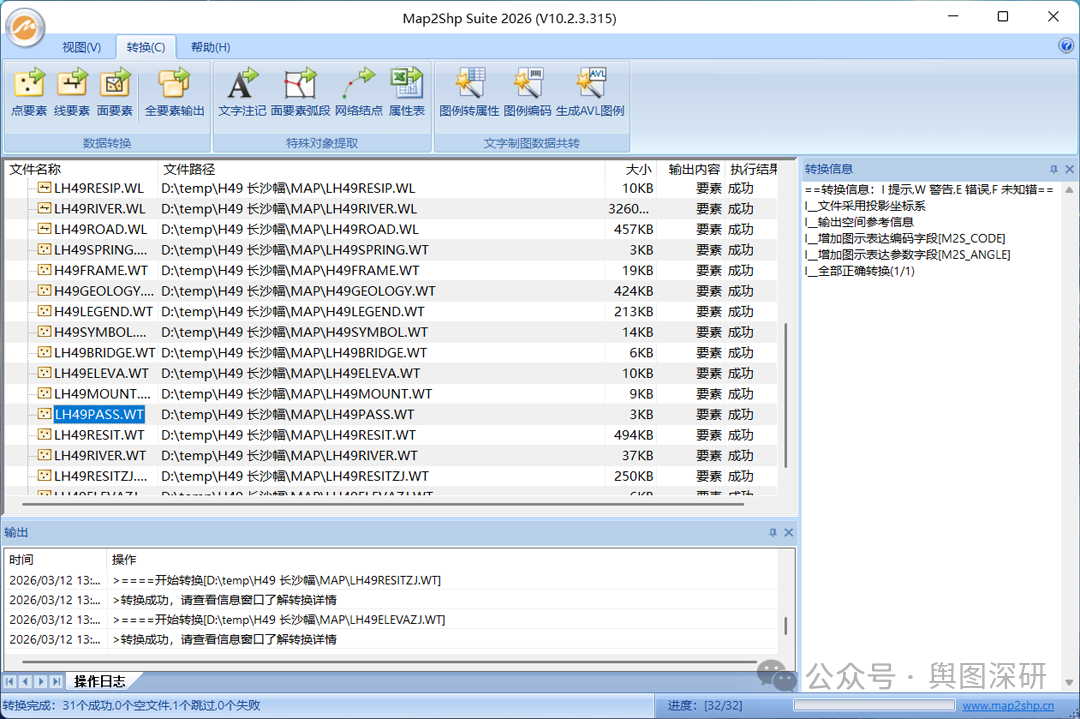

转换结果检查

第三步：恢复注记文字

数据转换完成后，注记文字的还原是提升地图可读性的关键。在ArcGIS Pro中加载转换后的Shape文件，点击“Map2Shp面板”-“智能标注”。

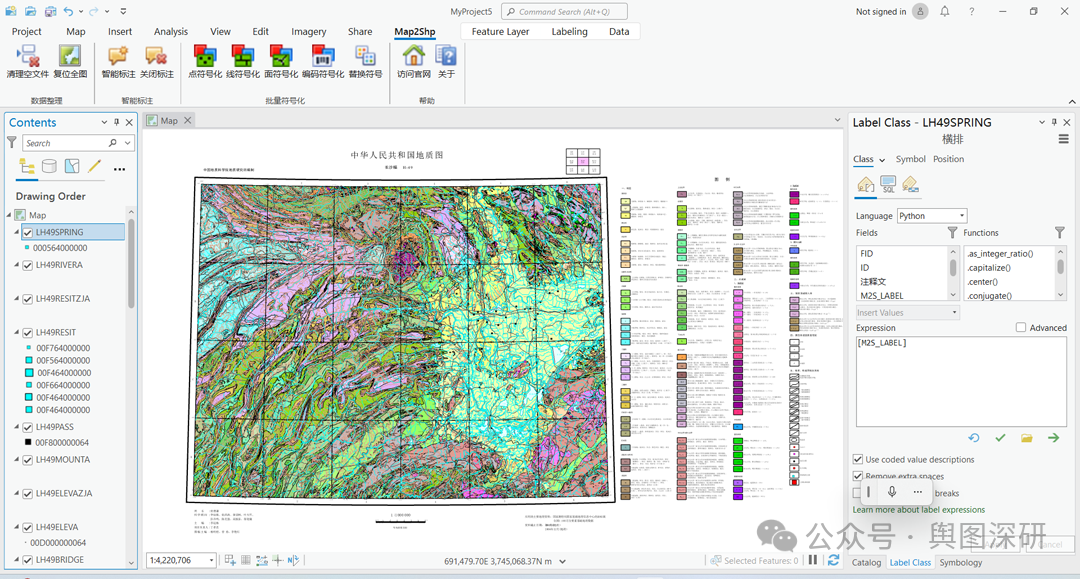

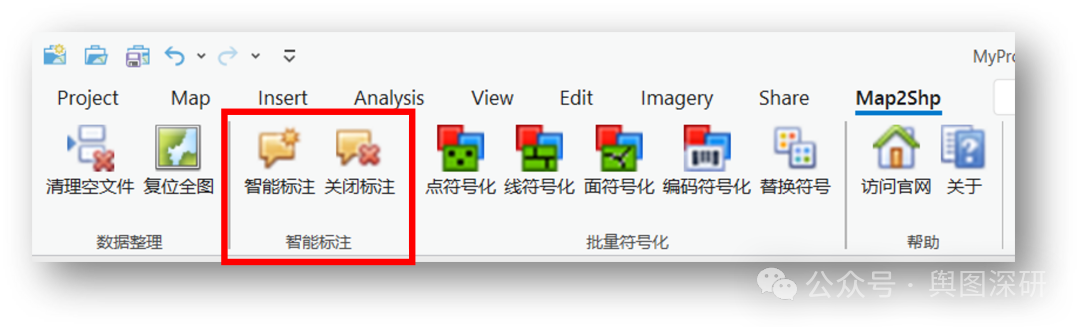

ArcGIS Pro智能标注

参数配置

• 设定标注文字字段（M2S_LABEL）和标注方向（M2S_ALIGN）。
• 参考比例尺设置为1∶1,000,000，与MapGIS原图比例尺保持一致。
• 标注引擎建议使用“Maplex Label Engine”以获得更佳效果。

通过上述步骤，注记的位置、字体、大小、颜色、上下标等信息将全部保留。

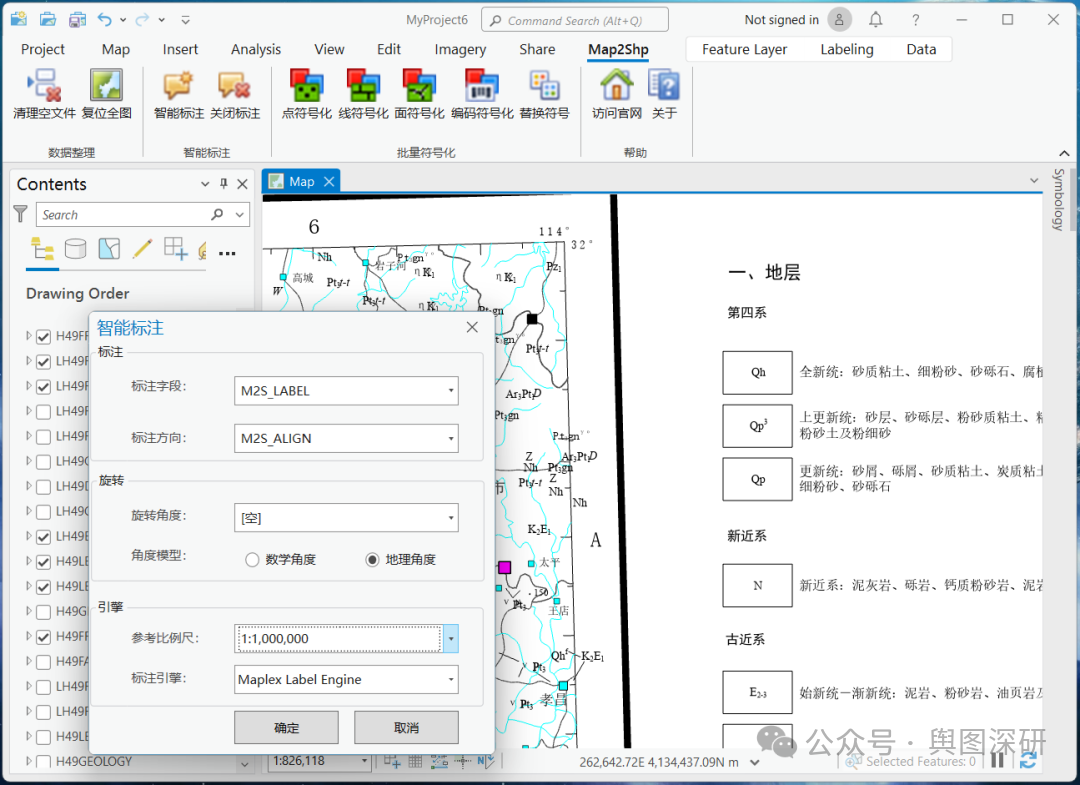

智能标注参数设置

第四步：符号化与制图表达

这是矢量图符号化的最后一步，也是让地图“颜值”还原的关键。

1.编码符号化

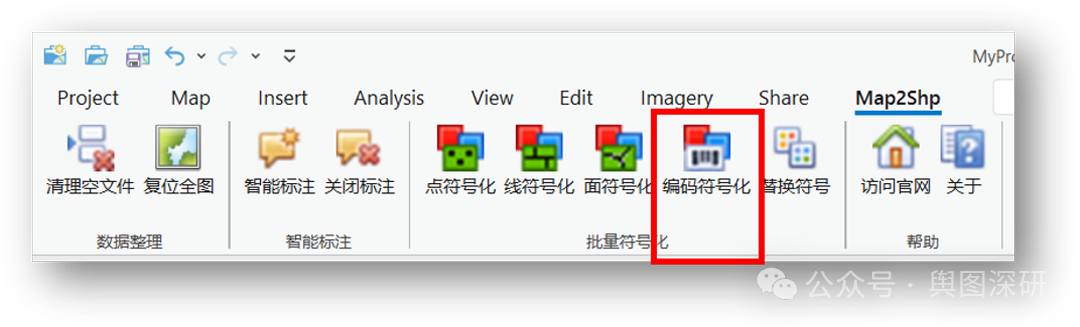

利用“Map2Shp面板”—“编码符号化”工具，提供最便捷的参数转换方案。

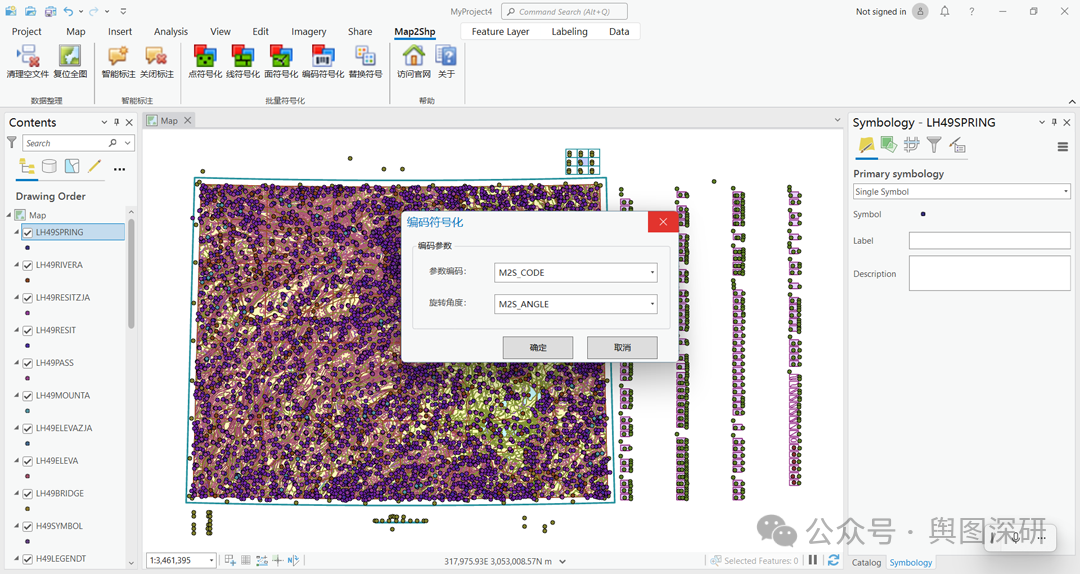

编码符号化

参数设置

• 输入正确的“参数编码”字段（M2S_CODE）。
• 选择符号“旋转角度”字段（M2S_ANGLE）。



符号化参数设置

2.加载第三方符号库

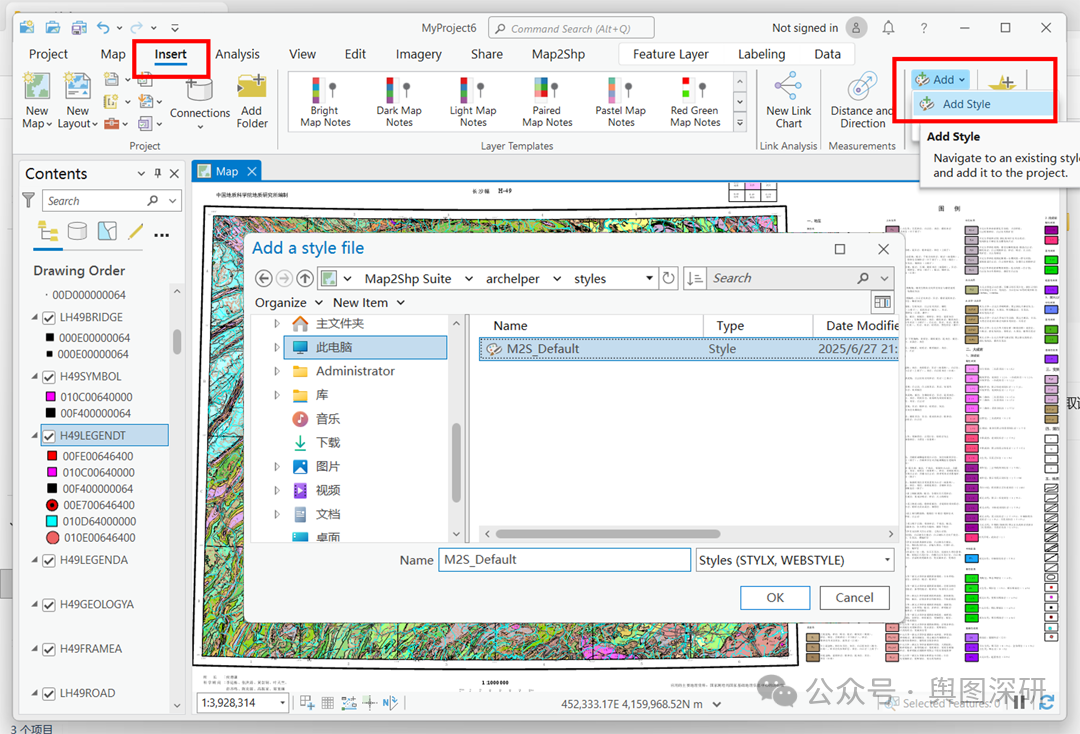

切换ArcGISPro的插入（Insert）页面-点击添加（Add）-添加符号库（Add Style）按钮，选择可用第三方专业地质符号库。

加载第三方地质符号库

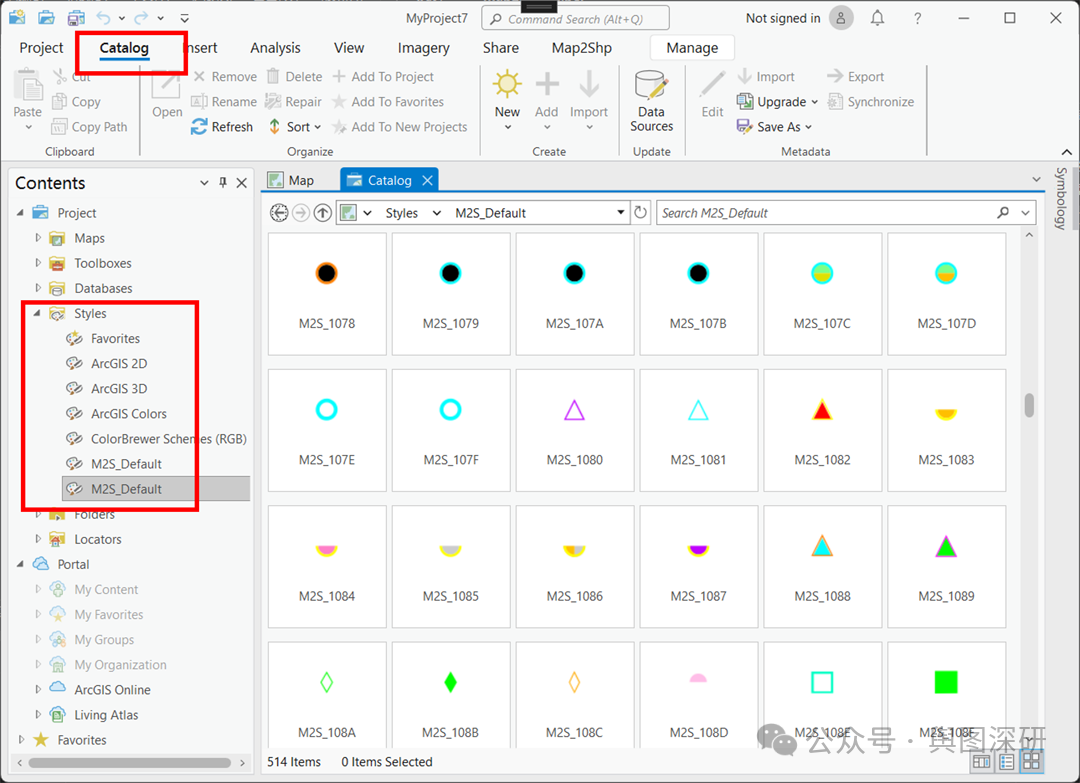

地质符号浏览

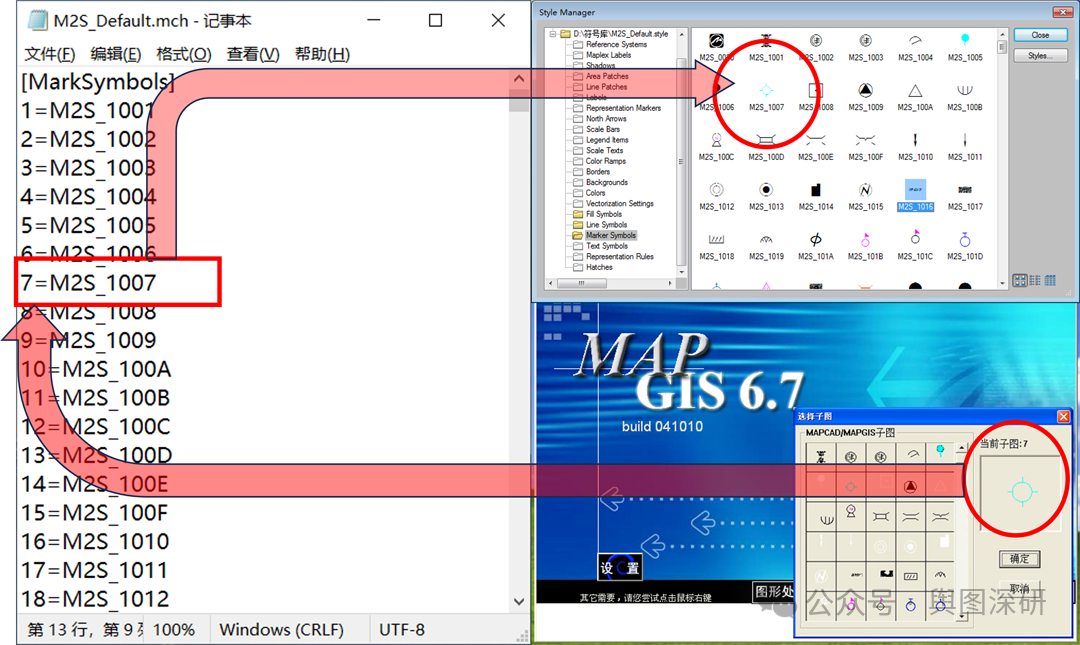

3. 符号匹配规则

建立MapGIS图库符号与ArcGIS第三方符号库的一一对应关系，最终生成符号匹配规则文件（*.mch）。

符号匹配规则文件（*.mch）为一文本文件，包含[MarkSymbols]、[LineSymbols]、[FillSymbols]三节，分别对应子图、线型和填充符号的匹配规则。每行代表一项匹配规则，“=”前为MapGIS子图号、线型号或填充号，“=”后为ArcGIS点线面符号名称，内容用户可随意编辑，自定义任意匹配规则。

4. 符号批量替换

你已经拥有MapGIS和ArcGIS平台下匹配的符号库，同时也已定义好两个平台下符号的匹配关系，现在可以使用完整的图例符号自动转换方案了。

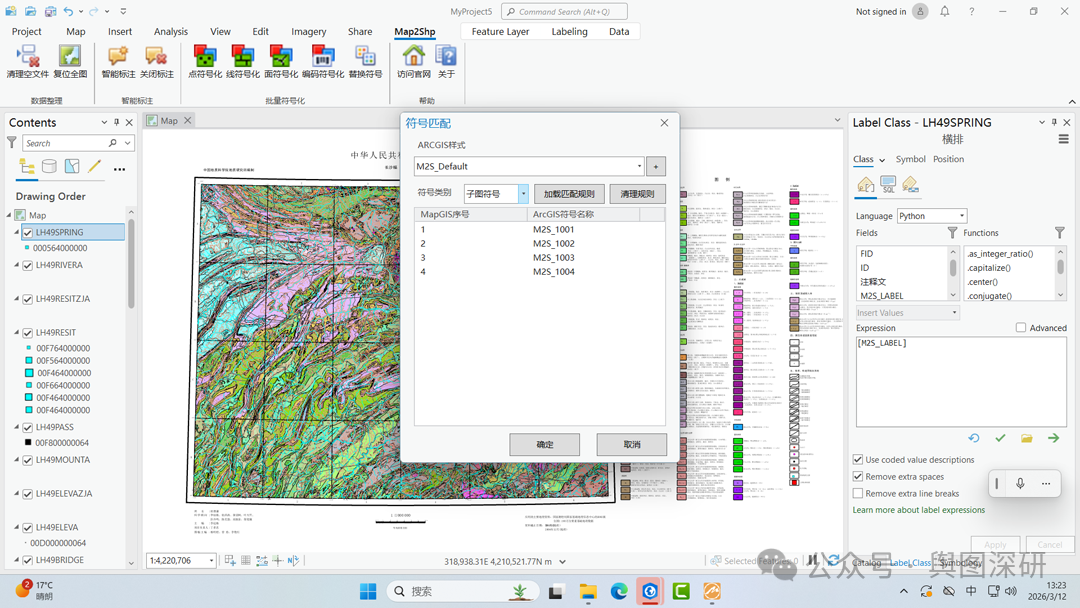

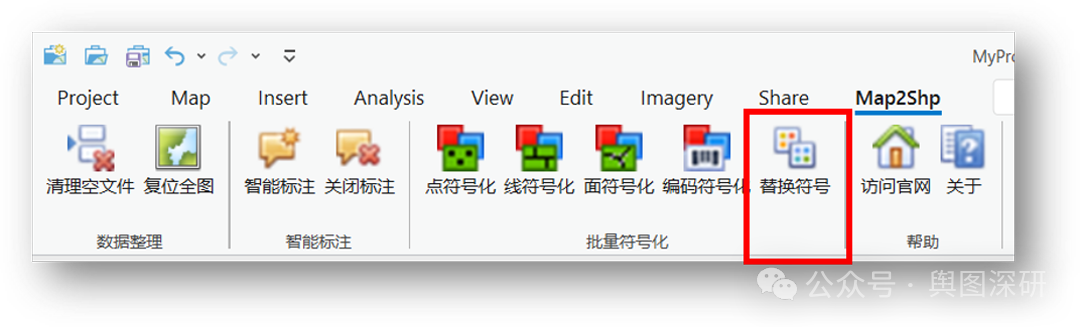

ArcGIS Pro替换符号

点击“加载匹配规则”，选择符号库匹配文件（*.mch）。软件将根据规则，将MapGIS指定序号的图例替换为ArcGIS符号，完成精准匹配。

结果展示

经过上述流程，我们实现了从MAPGIS到ArcGIS的完美迁移。不仅空间数据准确无误，制图效果也高度还原。

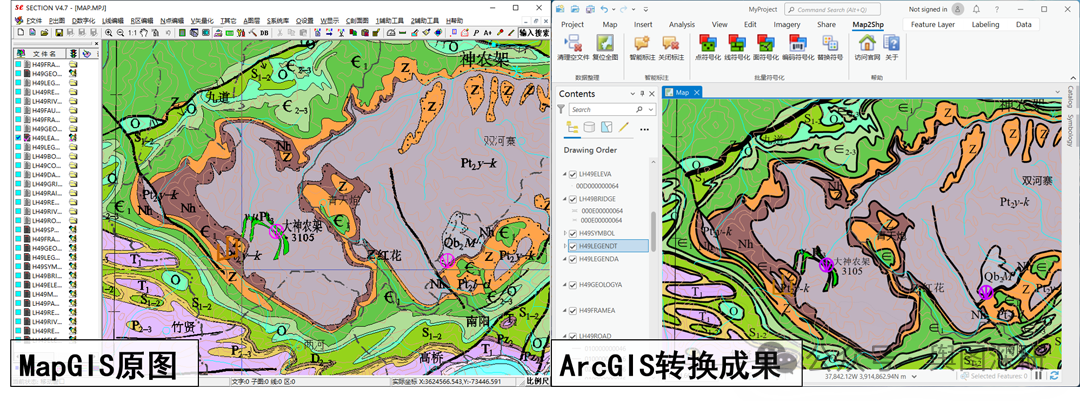

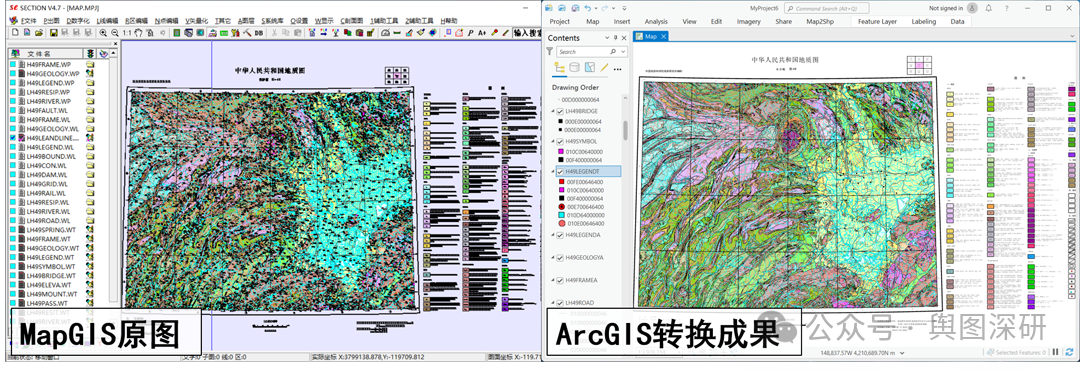

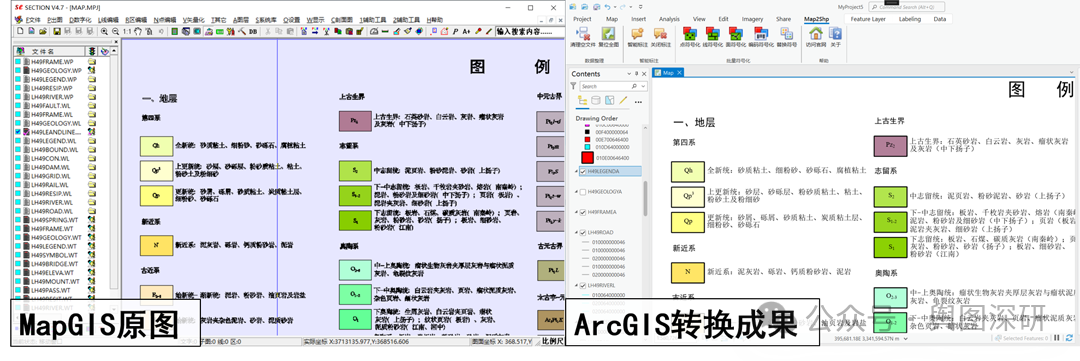

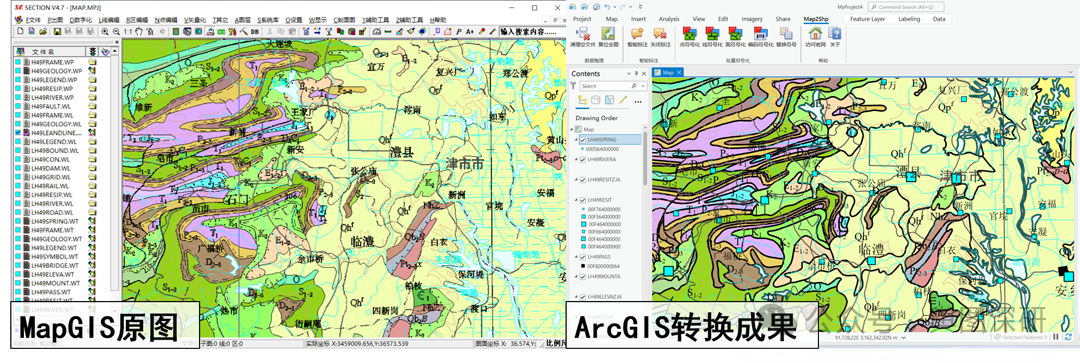

效果对比：

总结

通过Map2Shp工具，我们成功解决了数据转换中最头疼的制图成果迁移问题。无论是基础的矢量图数据，还是复杂的文字标注和制图表达，都能在ArcGIS中得到高保真的复现。
