使用MapGis处理标准图幅号问题

技术文章3年前 (2021-05-07)3846

在生产工作中我们经常会遇到标准图幅号的查询,一般我们都会是用一些专门的小软件进行查询,这样很方便,也很迅速,但有的时候刚好没有这些小软件,或者这些小软件的版本比较老还是老版的标准图幅号(如下图所示),这样我们难免会比较头疼,有的时候还需要手动计算。





  而其实在我们必备的工作软件中,MapGis软件本身就有这个功能了,先将方法展示给大家:

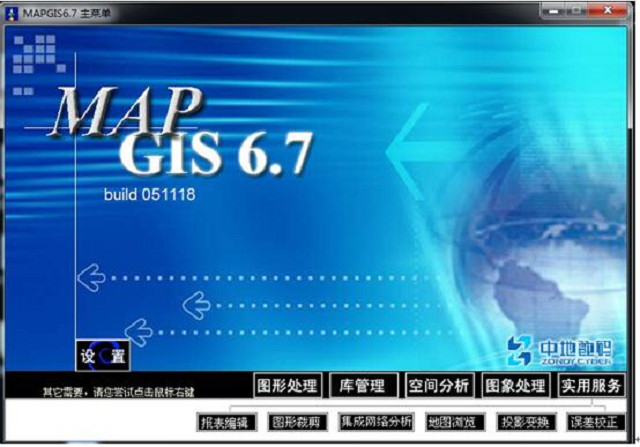

1、使用实用服务——投影变换——

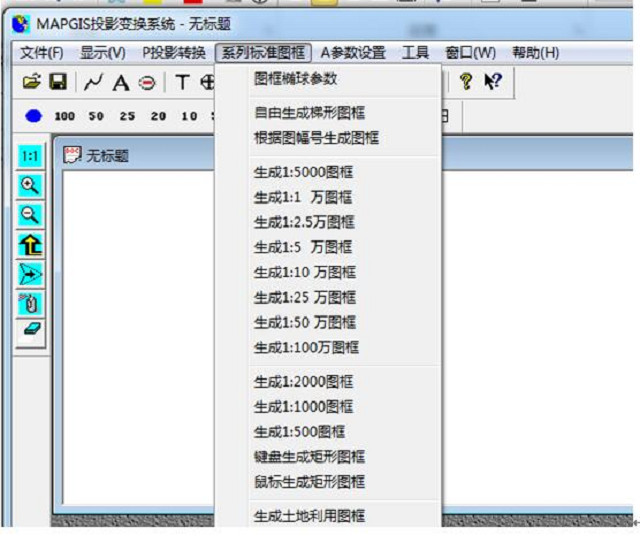

  MapGis自带的标准图框功能分为两类,一类是标准图幅号图框,属于国家基本比例尺(国家基本比例尺地形图分幅和编号 GB-T13989-2012),以经纬度为分幅标准,官方的资料一般都是采用此种方法分幅;一类是标准矩形图框,主要为50cm×50cm的正方形分幅和50cm×40cm矩形分幅,一般常用于工程图件的制作,使用图廓西南角坐标编号法分幅。


  这里主要讲一下,经纬度分幅方法的正反查方法。

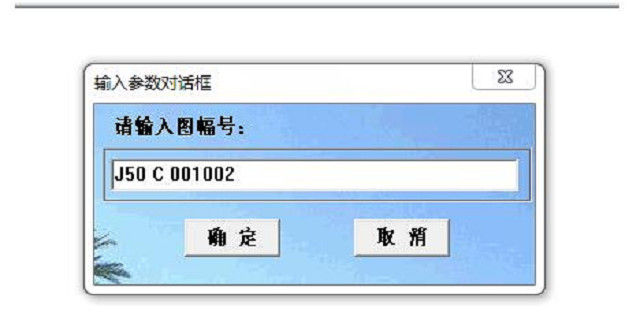

  1、正查只需要输入图幅号(如上图所示),选择合适的椭球参数以及投影类型和参数,然后就正常生成其所需要的图框,然后根据其图幅号所代表的比例尺和中央经线,放入规范的投影工程文件中,即可形成标准图框。




  第一位字母代表纬度编号:A-V,纬差4度,0-88度,其实在国际分幅中,第一位是N或S,表示南北半球,我国国土全部位于北半球,则省略第一位,从纬度标识码开始,第二位为第一位。


  第二、三位数字代表经度码,从01-60,经度分度为6度,从180°为起始,全球分为60列。

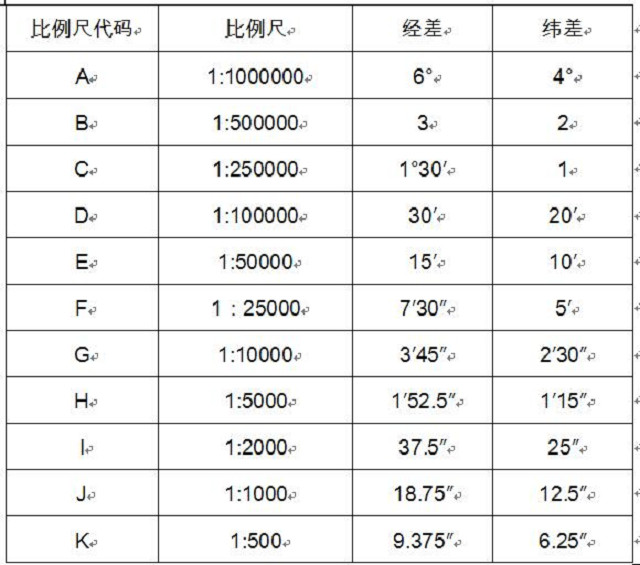

  第四位字母代表其地图比例尺



  比例尺决定了地图的投影方式,100万和50万比例尺的地图,一般采用兰伯特投影,25万至500比例尺则采用高斯克吕格投影。经纬编码则决定中央经线或者标准纬线。

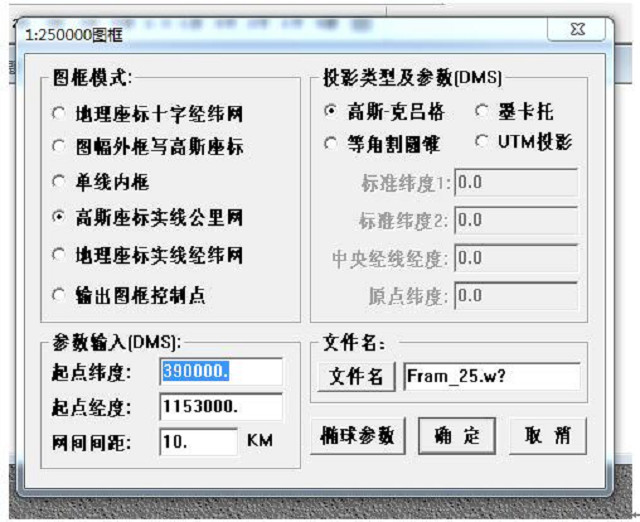

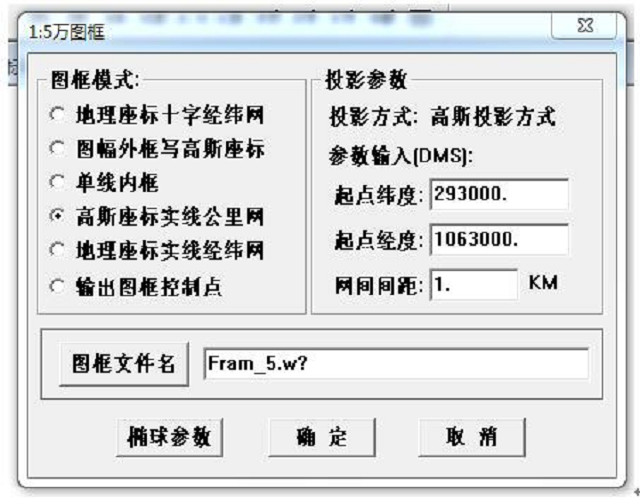

  2、标准图幅号的反查,这个是我们日常工作中最需要的,通常我们知道工区所在位置后,需要搜集相关资料,可以直接按照所需要的比例尺的起点经纬度(通常都是比工区西南角略小的整数值,最小尺度以上表的经纬差为准)填入其中。

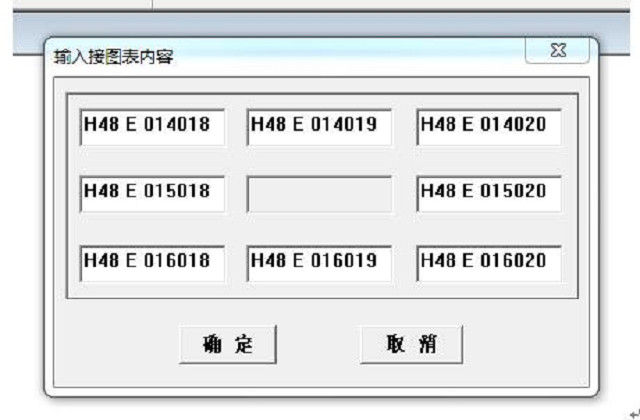

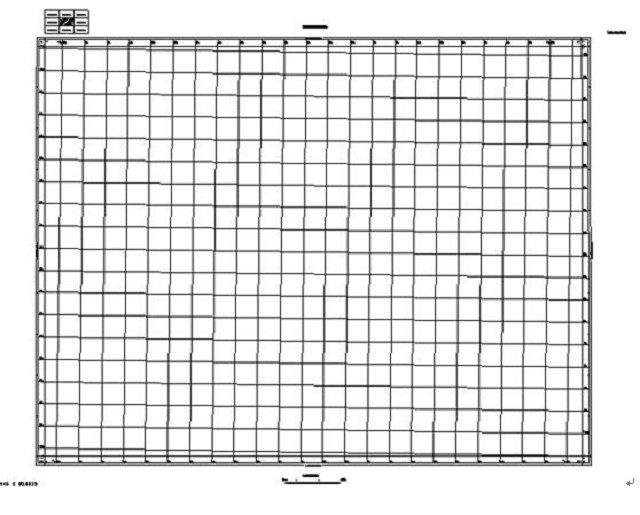

  生产过程中会直接生成接图表,灰色未显示的就是我们所希望找到的图幅号。同时也生成一个标准图框,然后根据其图幅号所代表的比例尺和中央经线,放入规范的投影工程文件中,即可形成标准图框,直接应用到工作中。
