MapGIS利用经纬度值生成图框

其他4年前 (2021-01-28)6423

1、下左下角、右上角的经纬度值(即最小、最大经纬度值)

2、打开“MAPGIS主界面”→“实用服务”→“投影变换”(如下图)

3、“投影转换”在下拉菜单中选择“绘制投影经纬网”。

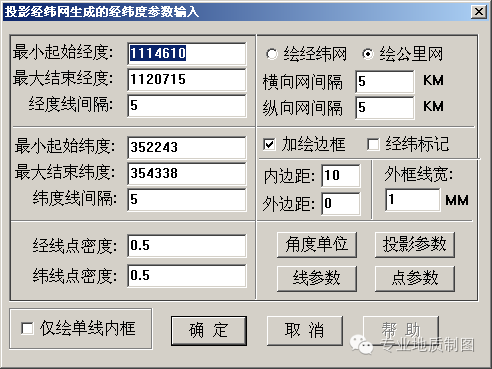

 4、在弹出的下列对话框中对应输入“最小起始经、纬度,最大结束经、纬度”

“经纬度间隔”:这里输入的值,根据图纸的比例尺来确定。

若图纸的比例尺为110000,则在此输入“1

若图纸的比例尺为11000,则在此输入“0.1


5、单击“角度单位”在弹出的下列对话框中,按照下图设置即可:

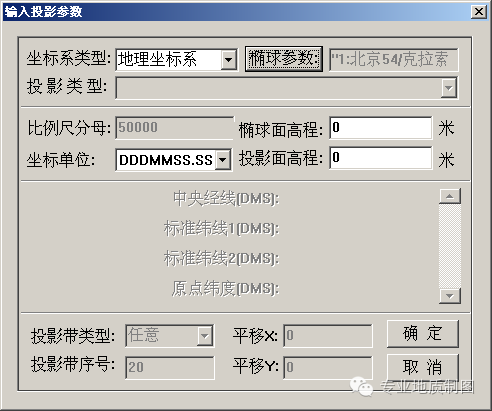

6、单击“投影参数”按照下列对话框中的参数设置即可:

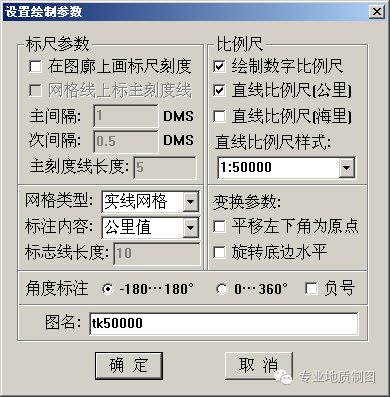

7、上述参数设置好后,单击“确定”进入下列对话框。设置“比例尺样式”及“图名”,然后“确定”。

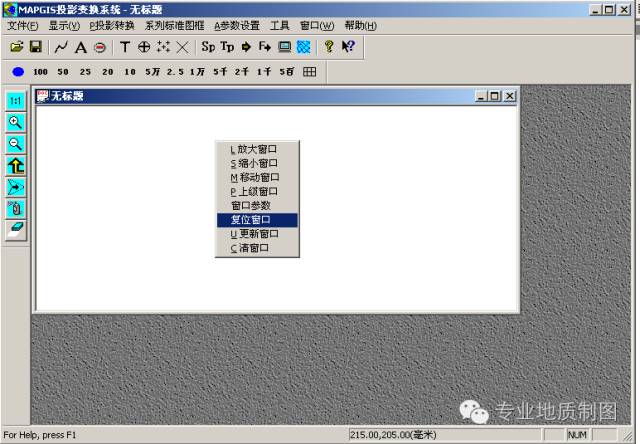

8、在弹出的下列对话框中的任意位置,单击右键。在下拉菜单中选择“复位窗口”。

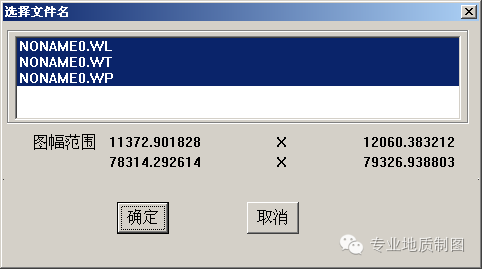

9、将要显示的文件选为“蓝色”,然后“确定”。

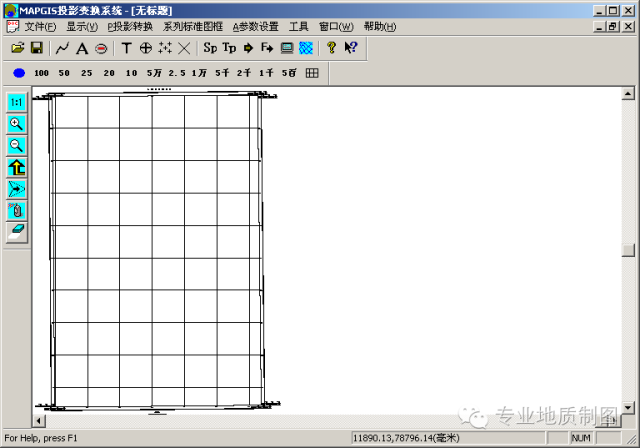

10、下图即为所生成的图框文件,将其保存即可。
