MapGIS与AutoCAD相互转化

技术文章4年前 (2021-01-28)4148

一、MapGIS转AutoCAD

1.打开Mapgis主菜单,点击“图形处理”文件转换,弹出“文件转换”窗口

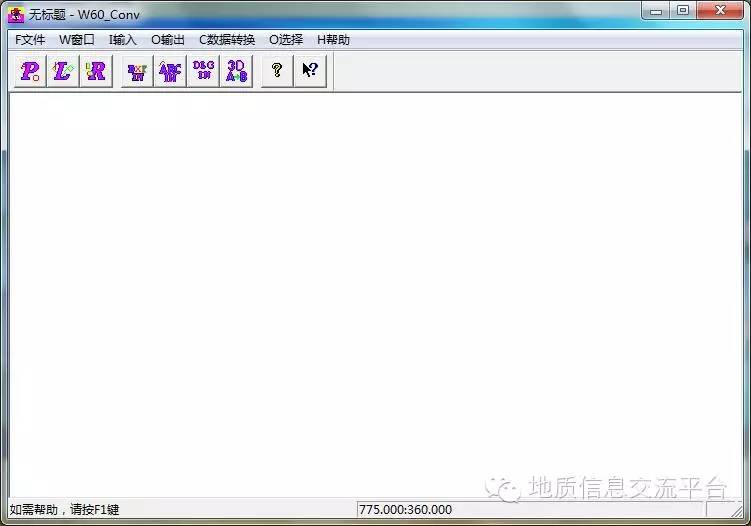

2.点击 文件转换,会看到文件转换程序如下
3.装入需要转换的点、线、区文件,点击主菜单中的“文件”,分别将所要转换文件的“.WT”、“.WL”、“.WP”分别装入。


4.单击窗口菜单栏“输出”,在下拉列表中选择输出方式(Gis数据方式输出Dxf、部分图形输出Dxf、全部图形输出Dxf)

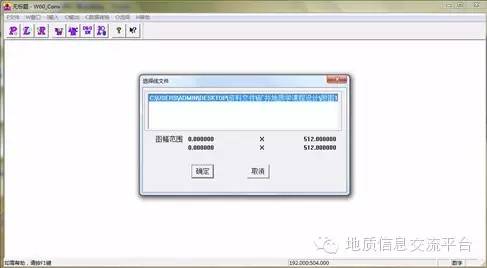

5.如选全部图形输出Dxf,单击 全部图形输出Dxf,会先后弹出三个对话框、它们分别是线文件对话框、点文件对话框、区文件对话框,然后选取相应的文件点确定(选中的文件以蓝色表示)。


6.三种类型的文件选完之后会弹出如下对话框

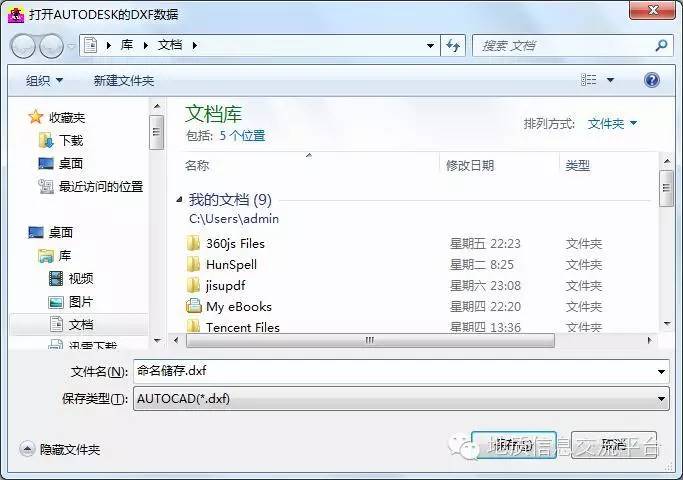

选择好文件所在位置,填写好文件名称,点击确定到此Mapgis转CAD工作结束。

二、AutoCADMapGIS

1.打开Mapgis主菜单,点击“图形处理”文件转换,弹出“文件转换”窗口
2.点击 文件转换,会看到文件转换程序如下

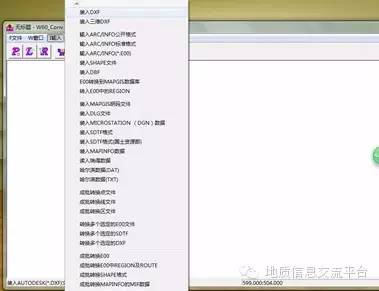

3.点击主菜单中 输入”→点击 装入DXF


4.找到所要转换的文件,点击确定,弹出如下对话框

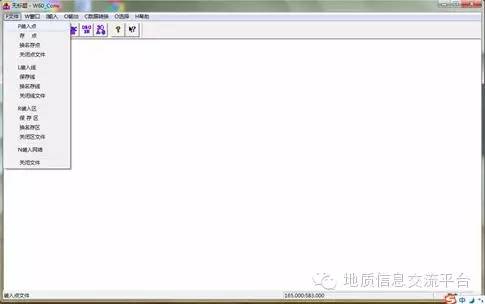

5.在主菜单中点击 文件

a)点击存入点,选择好位置,键入文件名

b)点击存入线,选择好位置,键入文件名

c)点击存入区,选择好位置,键入文件名

6.将所存好的文件加载到工程中:

MapGIS的工作台的空白处单击右键,单击添加项目,在对话框中选择相应文件(可以多选),点击打开,这样文件就加载好了。到此文件转化结束。
