MapGIS生成标准图框

技术文章3年前 (2021-01-28)2297

以1:5000为例,其他比例尺方法相同。

前期准备:

打开地形图,查看图左下角该图的起始经纬度值(后期要用到),此样图起始纬度为35°07′30″,起始经度为109°16′52″.5。为北京54坐标系。


数据记录以后,启动mapgis软件

(1)点击mapgis软件菜单“实用服务”下的“投影变换”按钮;


(2)选择软件顶部菜单栏中“系列标准图框”下的“生成1:5000图框”选项;

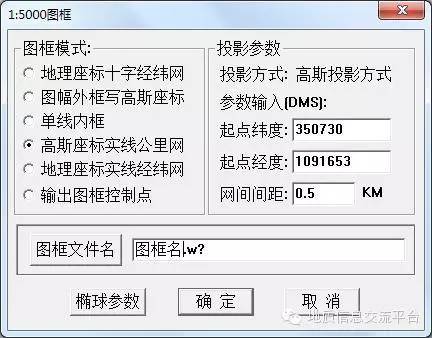

(3)1:5000图框对话框中,输入起始纬度和经度,并点击“椭球参数”按钮选择对应坐标系统,经纬度值有小数的进位,(109°16′52″.5输入为:1091653

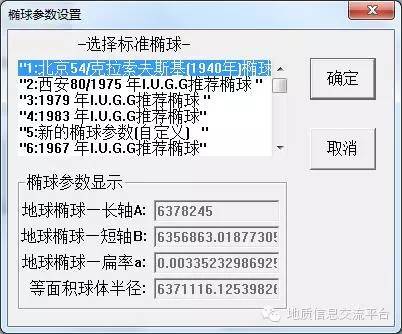

点击“椭球参数”按钮选择对应坐标系统


(4)点击“确定”后打开“图框参数输入”对话框;

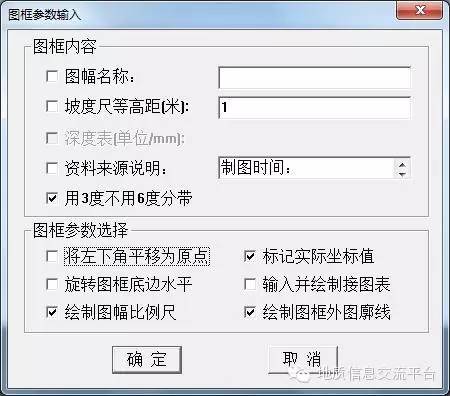

非常重要:一般不选择“将左下角平移为原点”“旋转图框底边水平”“输入并绘制接图表”选项,应点击将其前边的对号去除。

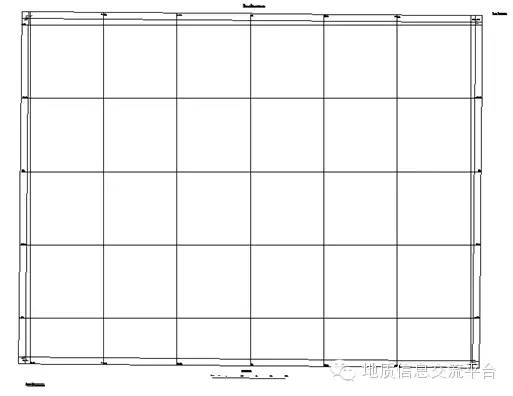

(5)点击“确定”后生成标准图框即可。
