ArcGIS地图通用线符号的制作

map2shp2年前 (2020-06-17)技术文章1324

ArcGIS地图中有一些线性数据,如交通网络,应用的领域非常广泛,其符号表达已逐渐被大众所认识和熟知。这类线符号的制作,虽没达到约定俗成的程度,但已具有一定的通用性,值得制图员去学习和掌握。所以本文将对此做一个介绍。

案例解析

通用的线符号一般由多层组成,且多数使用制图线符号(Cartographic Line
Symbol),通过属性来控制重复虚线式样、线段间连接点和线端头等,如图所示。

一些通用线符号的示例

简单的带轮廓的道路

两个符号图层,均为制图线符号类型。底部的图层(轮廓)应较宽,通常为深色,如黑色。顶部的图层(填充)略窄,通常为鲜艳的颜色。

圆形线,用于连接两个符号图层中的线接合点,从而确保成角度连接时连接处的美观。提示:填充下方,以单个宽线符号图层形式绘制的轮廓,在相交处和尖锐的拐角处,比以两条偏移平行线形式绘制的图像显示效果更佳。

虚线铁路符号

两个符号图层,均为制图线符号类型。底部的图层(管道线)应较宽,通常为黑色。顶部的图层(填充物)较窄,通常为白色。

第二个(白色)图层的模板为一个方块开,一个方块关,间隔为 8 磅。线端头为“平端头”。

自行车路线符号

两个符号图层,一个是制图线符号类型,另一个是标记线状符号类型。

标记图层的模板为一个方块开,九个方块关,间隔为 3 磅。 标记线符号为三图层字符标记符号。底部的两个图层由“ESRI 默认标记”字体中的 Unicode 190 字形组成(圆角方形)。第一个图层为黑色,大小为 12 磅。第二个图层为绿色,大小为 11 磅。第三个标记符号图层由 Unicode 189(符号化的骑车者)组成,白色且大小为 10 磅。

实现过程

下面以虚线铁路符号为例,介绍通用线符号的制作过程。

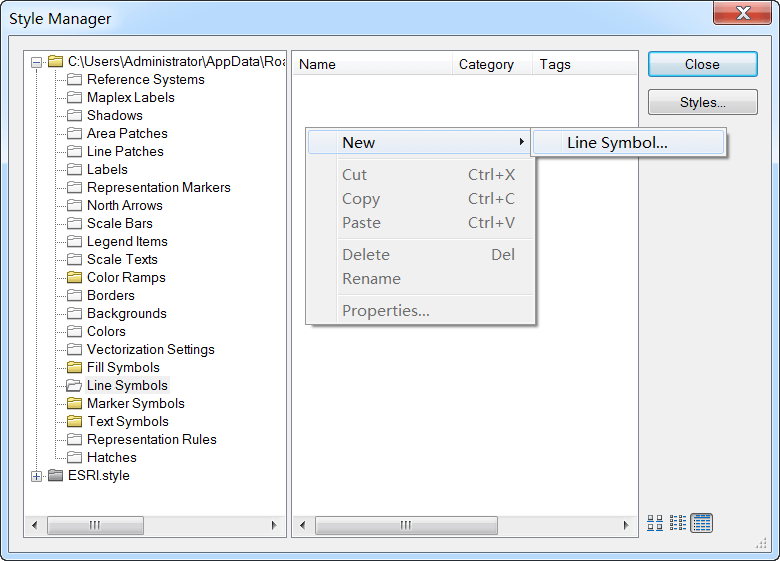

1.启动ArcMap,单击File->Style Manager,在符号管理器中添加自定义样式文件(*.Style),创建新的线符号,如图;

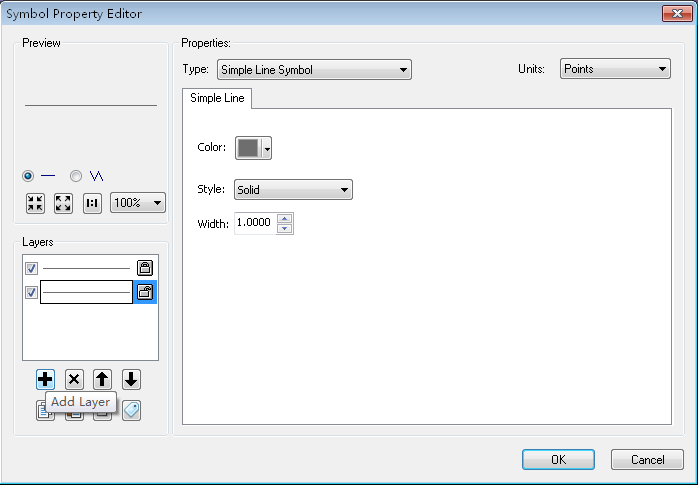

2.在线符号属性编辑窗口,单击Add Layer,添加线符号图层;

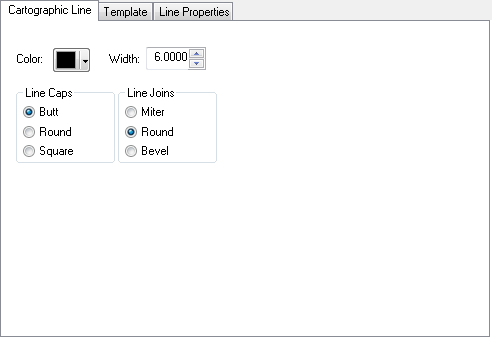

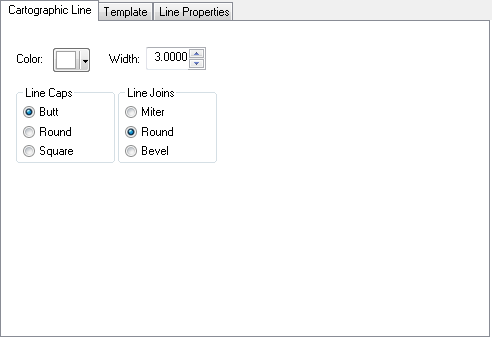

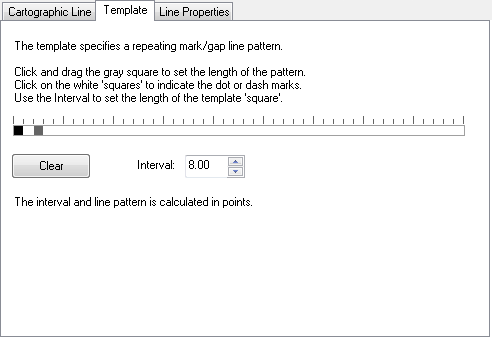

3.设置线符号图层的属性,均选择Cartographic Line Symbol(制图线符号类型)。底部的图层较宽,宽度设置为6,颜色为黑色,线端头为Butt(平端头)顶部的图层较窄,宽度设置为3,颜色通常为白色,线端头为Butt,第二个图层的模板页为一个方块开,一个方块关,间隔为 8 磅,如图;

4.单击OK,保存符号。制作完成的符号样式如下:

以上就是通用线符号的制作方法,通过共享样式文件(*.Style),我们可以把自己制作的通用符号分享给他人或组织来使用,还可以通过协同工作共同丰富符号库内容。


相关文章

如何实现ArcGIS符号库的合并以及延伸问题

如何实现ArcGIS符号库的合并以及延伸问题

如何实现ArcGIS符号库的合并?有时候我们会需要将一个符号库中的部分符号添加到另一个符号库中,有时候则是两个或多个符号库整体合并到一起,如何操作可以实现呢?这里提供两个解决思路一)在ArcMap的符...

ArcGIS地质填充符号的制作

ArcGIS地质填充符号的制作

地质制图中,面符号的制作复杂度最高,存在规则和不规则的样式,通常由底色和图案组成,表示岩性和年代,是极具代表性的符号种类。ArcGIS提供了3种实现地质面符号的方法:基于矢量、基于图片和基于制图表达技...

ArcGIS地图符号制作教程

ArcGIS地图符号制作教程

什么是地图符号?地图符号是地图的语言,它以图形的方式描述地图中地理要素、标注、注记的形状、大小、位置、数量和质量特征。地图的符号的作用是什么?地图主要依据符号的形状、尺寸和色彩来反映地图内容。图形形状...

如何修复损坏的 shapefile

如何修复损坏的 shapefile

以下说明介绍了有助于修复受损 shapefile 的多个选项。常见损坏原因有:保存编辑内容时计算机崩溃;添加非法几何,例如,蝴蝶结;或使用其他软件(例如,Microsoft Excel)修改属性表。如...

ARCGIS如何查看自己的地图单位?

ARCGIS如何查看自己的地图单位?

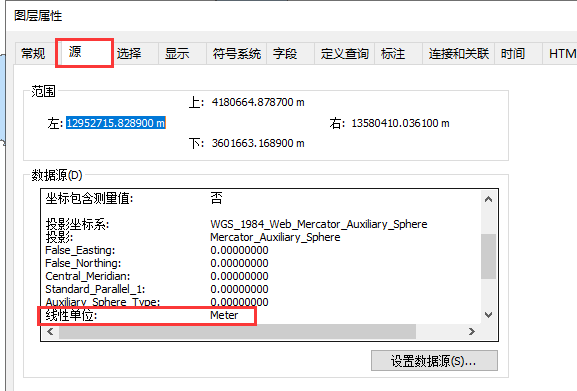

不同坐标系的数据底图单位是不一致的,地图单位的查看是通过查看数据的坐标系中的线性单位。具体可以在内容列表中通过双击数据打开数据的图层属性——源,进行查看。...
