MapGIS6.7使用CGCS2000坐标系方法

技术文章3年前 (2021-05-07)4398

2008年国家测绘地理信息局发布第2号公告“根据《中华人民共和国测绘法》,经国务院批准,我国自2008年7月1日起,启用2000国家大地坐标系”

2000国家大地坐标系英文名为:China Geodetic CoordinateSystem 2000缩写为CGCS2000。CGCS2000坐标系与现正广泛使用的西安80坐标系主要区别于,原西安80坐标系为参心坐标系,而2000坐标系为地心坐标系,或成为质心坐标系。地心坐标系是以地球质量中心为原点的坐标系统,其椭球中心与地球质心重合,且椭球定位与全球大地水准面最为密合。

在定义上,2000国家大地坐标系与WGS84是一致的,即关于坐标系原点、尺度、定向及定向演变的定义都是相同的。两个坐标系使用的参考椭球也非常相近,唯有扁率有微小差异。而在实际点位表示时,仅考虑椭球的差异,两者的结果是一致的,但因2000国家大地坐标系的坐标定义在2000年那一时刻,而大多数应用实际上是不同时间进行定位,因地球上的板体是在不断运动的,不同时刻位于地球不同板块上站点的实际位置是在变化的,已经偏离了2000年的位置。因此不同时间定位的得到的WGS84坐标不是严格意义下的2000国家大地坐标系。如基于当前框架当前历元(如2009年)坐标值与2000国家大地坐标系的相比,最大差0.6m。但对于1:1万以小比例尺的应用,可简单近似地认为是同一坐标系。

在mapgis 6.7中无定义的2000坐标系椭球参数,不能满足现有工作需要,经过研究,得出以下方法:

修改X:\<安装文件夹>\mapgis67\program\ellip.dat的文件,使用记事本就可以将该文件打开,然后把2000的椭球参数按照已有的坐标系模式输入进去保存就行了.参照如下:"5:国家大地2000坐标系",6378137,298.257222101(如下图所示)。

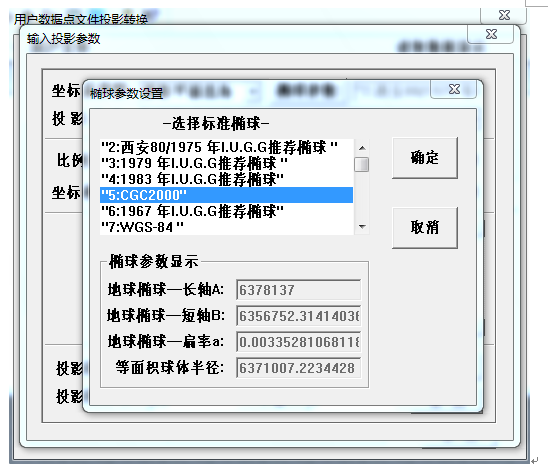

  然后在投影变换中椭球参数使用CGCS2000进行投影变换。(如下图所示)。
