地质人必备技能，MapGIS专业地质图精准导入手机导航地图全攻略

导读：手把手教你通过Map2Shp转换工具实现MapGIS专业地质图精准导入奥维地图，解决GIS数据转换中制图表达和专业标注丢失问题。包含MapGIS地图数据转换、ArcGIS制图表达迁移、ArcGIS智能标注、KML导出设置等专业技巧，适合地质勘探、野外作业人员。

上个月发布了一篇《3分钟教程：MapGIS专业地质注记精准导入奥维地图》，受到了大家的关注，很多人留言来问，怎么只能转换地质注记，地质图件的专业配色和地质符号能不能一并导入，那样不是更加方便大家使用吗？
的确，地质工作者的工作大多是建立在前期区调工作的基础上，有相关地质资料支撑，从而开展有目标性的野外工作。随着科技的进步和精确GPS定位的发展，使得电子地质图和GPS定位的结合成为可能，一般在出野外之前，将工作区地质图导入手持导航设备，实现专业地质信息和卫星图的叠加显示，让野外定点变得更加容易。
但在野外调查或工程规划时，我们经常遇到这样的尴尬：好不容易在GIS软件里给地图数据添加了精美的符号、线型、填充符号、专业文字标注等，一旦导入导航地图等三方平台，却发现注记信息丢失、颜色符号错乱，而不得不舍弃。

本文手把手教你通过Map2Shp软件，将MapGIS专业地质图精准导入ArcGIS平台，且能跨平台移植到常用专业导航APP，如Google Earth、奥维地图、91卫图等，让MapGIS地质信息秒变专业识图神器， 野外工作从此开挂！

本文解决三大痛点：
专业地质符号显示不专业
复杂地质注记无法显示
MapGIS制图表达丢失

【准备工作】
（1） MapGIS 格式地质图文件（.wt/.wl/.wp）
（2） Map2Shp格式转换器
（3） ArcGIS Desktop 10.8
（4） 以奥维地图为例（电脑端和手机APP）。

一、MapGIS格式转换

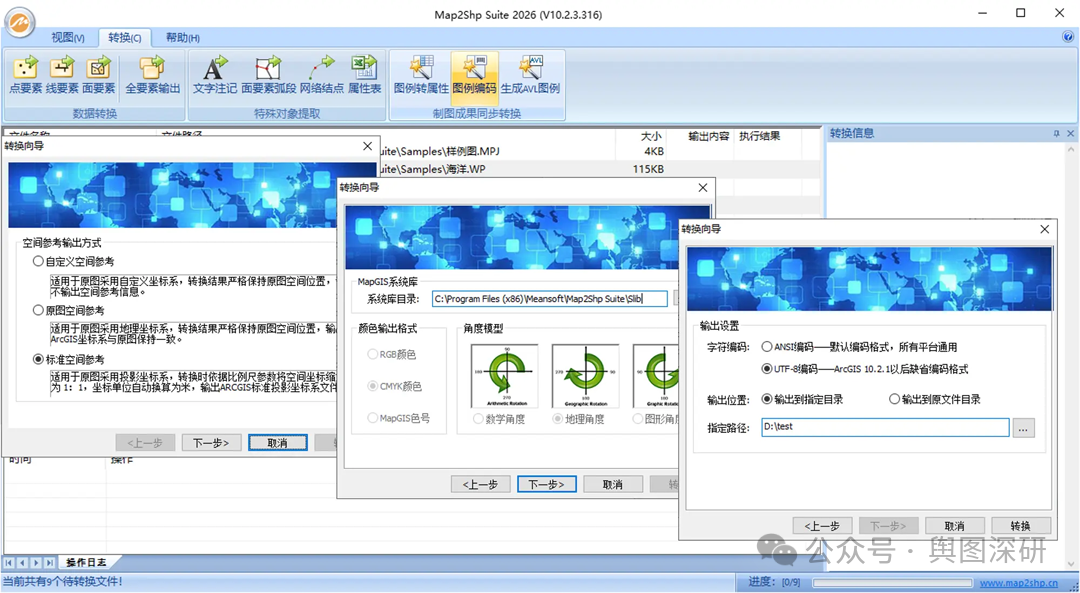

检查MapGIS 格式地质图文件，确保坐标投影参数，符号库文件正确。使用Map2Shp软件进行MapGIS成果图转换，点击“图例编码”按钮，启动向导式的文件转换过程，历经“空间参考”、“图元参数”、“输出设置”三步完成转换。默认将MapGIS制图表达参数信息压缩为编码字符串存入要素属性，在ARCGIS平台中可直接识别恢复图例信息。

MapGIS地质图格式转换

空间参数：选择”标准空间参考“，转换时系统会自动将比例尺缩放为1∶1，将坐标单位由毫米换算为米。
图元参数：指定系统库路径。这里需要选择地质图附带的系统库（SLIB）文件，这是后续符号化还原的关键，颜色与角度模型采用默认设置。
字符编码：选择UTF-8编码，确保数据兼容性。
输出目录：转换结果将以MapGIS工程为单位输出到指定路径，每个工程独立保存。

二、ArcGIS制图表达恢复

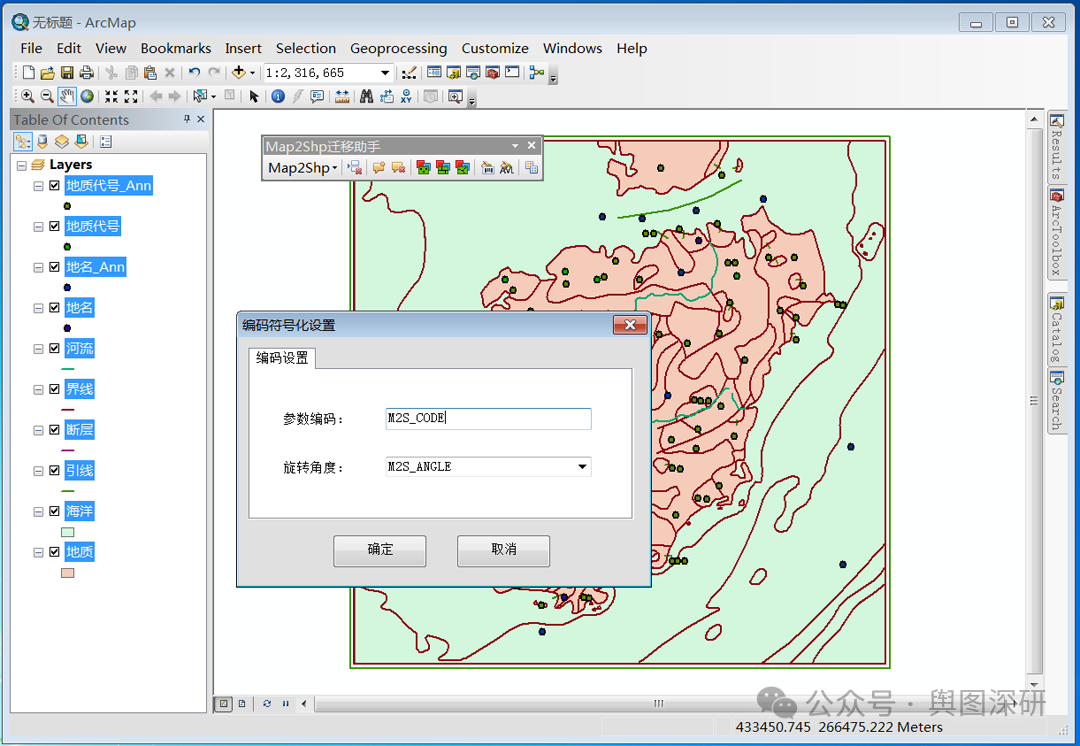

Map2Shp符号化工具提供了简洁完善的参数符号化方案。在ArcMap下加载转换结果，仅需输入正确的“参数编码”字段，选择符号“旋转角度”字段（角度模型默认为地理角度），即可进行批量符号化操作。

批量符号化

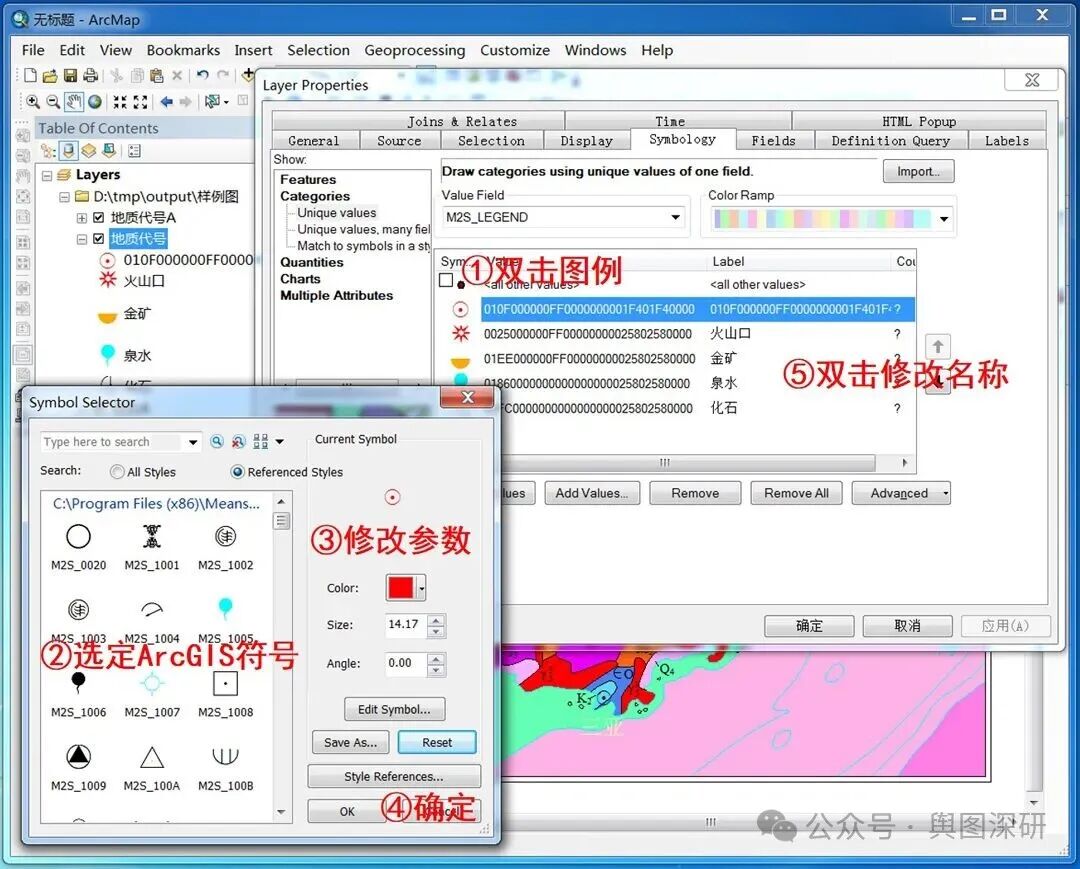

Map2Shp软件提供了通用地质符号库（M2S_Default.style），接下来只需要手动选择合适的ArcGIS符号替换即可。双击图例符号，在符号选择对话框（Symbol Selector）中，选定合适的ArcGIS符号，同时仍可修改默认的符号参数，点击确定完成精准的符号替换。

ArcGIS符号替换

三、ArcGIS智能标注

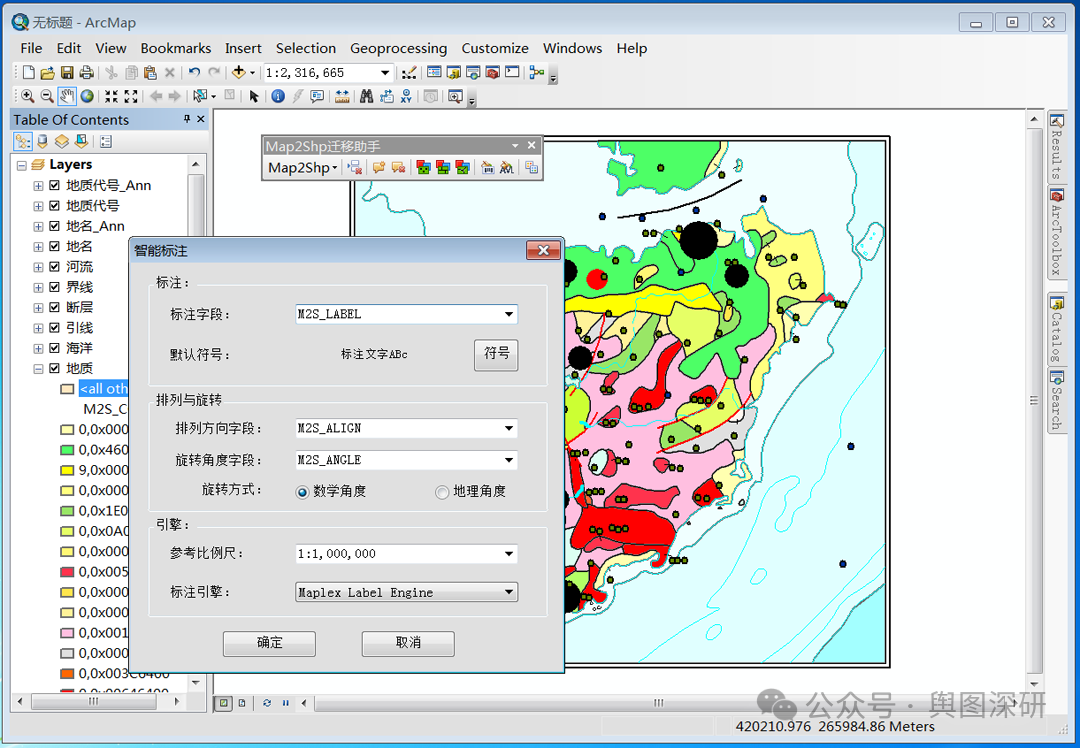

在ArcMap软件中加载转换结果Shape文件，点击“智能注记”，进行批量专业地质标注。设定标注文字（M2S_LABEL）、标注方向（M2S_ALIGN），标注引擎推荐使用“Maplex Label Engine”高级标注引擎，参考比例尺与MapGIS原图比例尺一致。自动标注的结果如下，专业地质注记的位置、字体、大小、 颜色、字形、上下标等信息全部保留。

ArcGIS智能标注

四、标注转注记文字

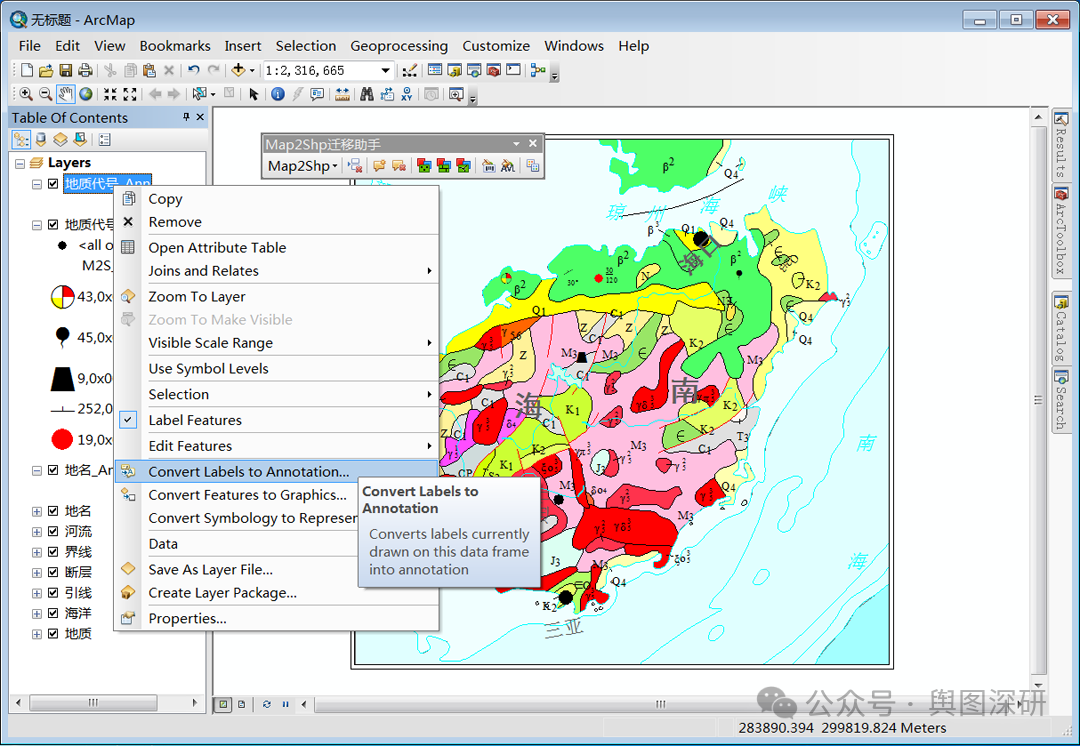

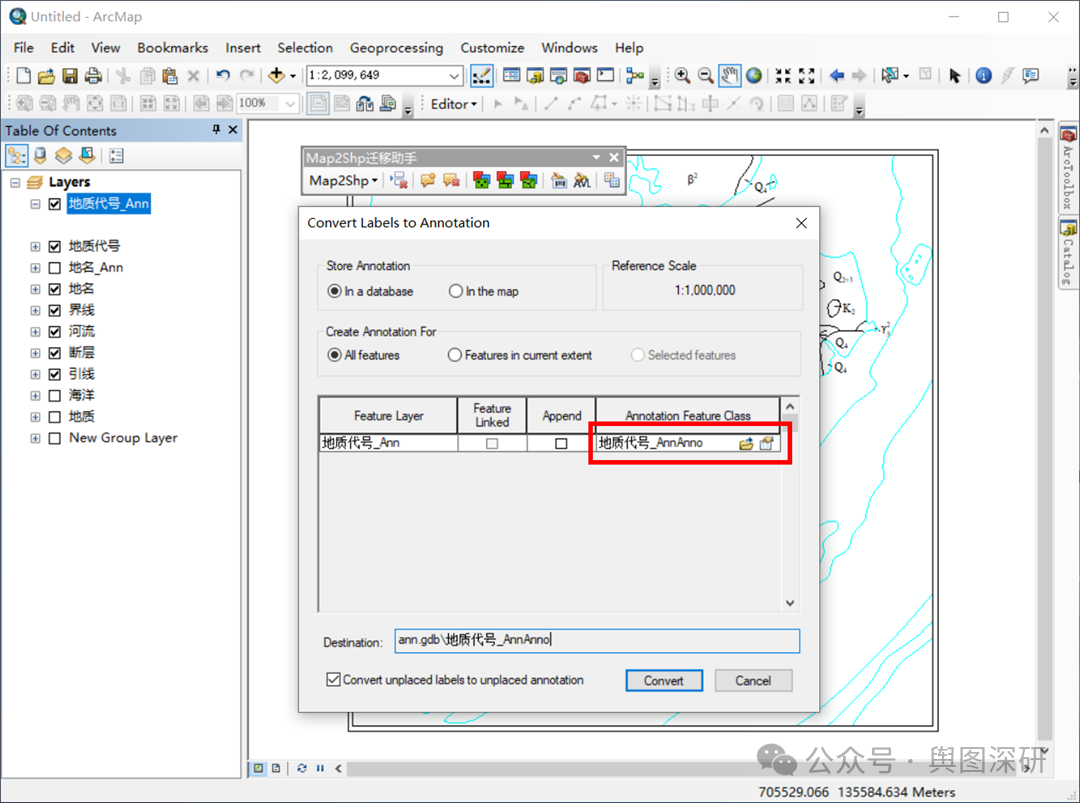

标注转注记是本教程最关键的步骤，之所以KML能保留标注就是因为有注记。右键点击标注图层，选择“将标注转换为注记”，如下图所示。

标注转注记文字

注意，注记要存储到地理数据库里面哦！其他参数保持默认即可。

注记存入数据库

五、全图层转出KML

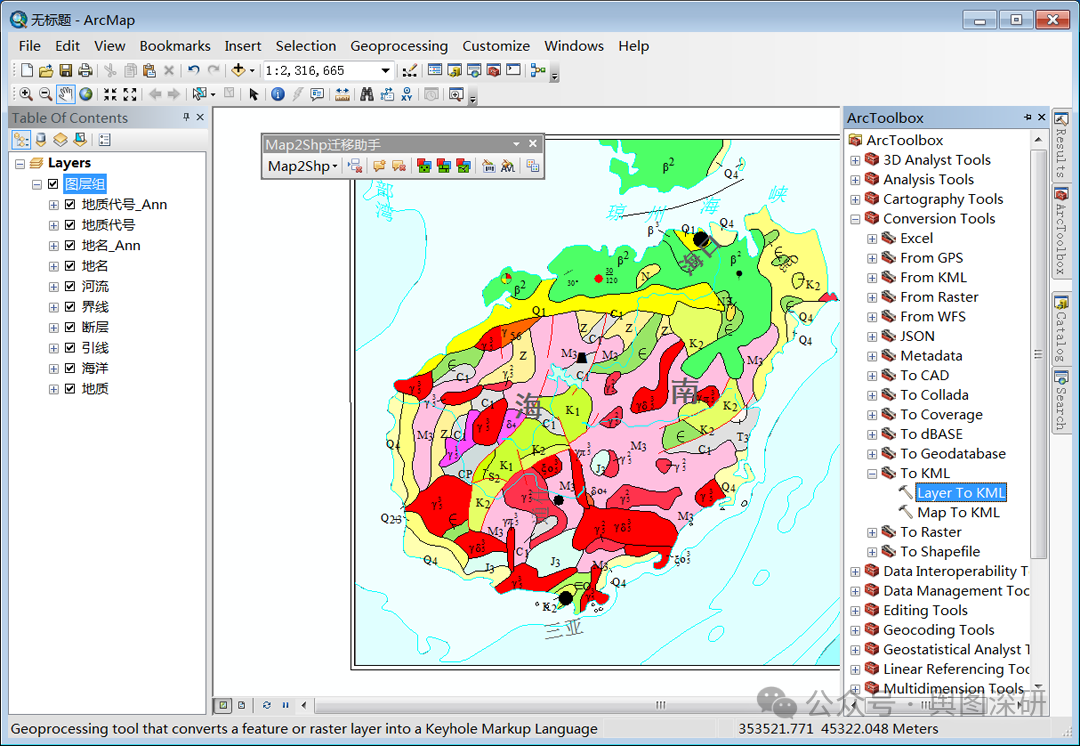

将待转出的图层一起选择上，点击右键，选择 “新建图层组”。将点、线、面图层按合理顺序排列，一般建议点图层在上，面图层在下，注记图层最上，避免遮挡，如下图所示。

加入注记组

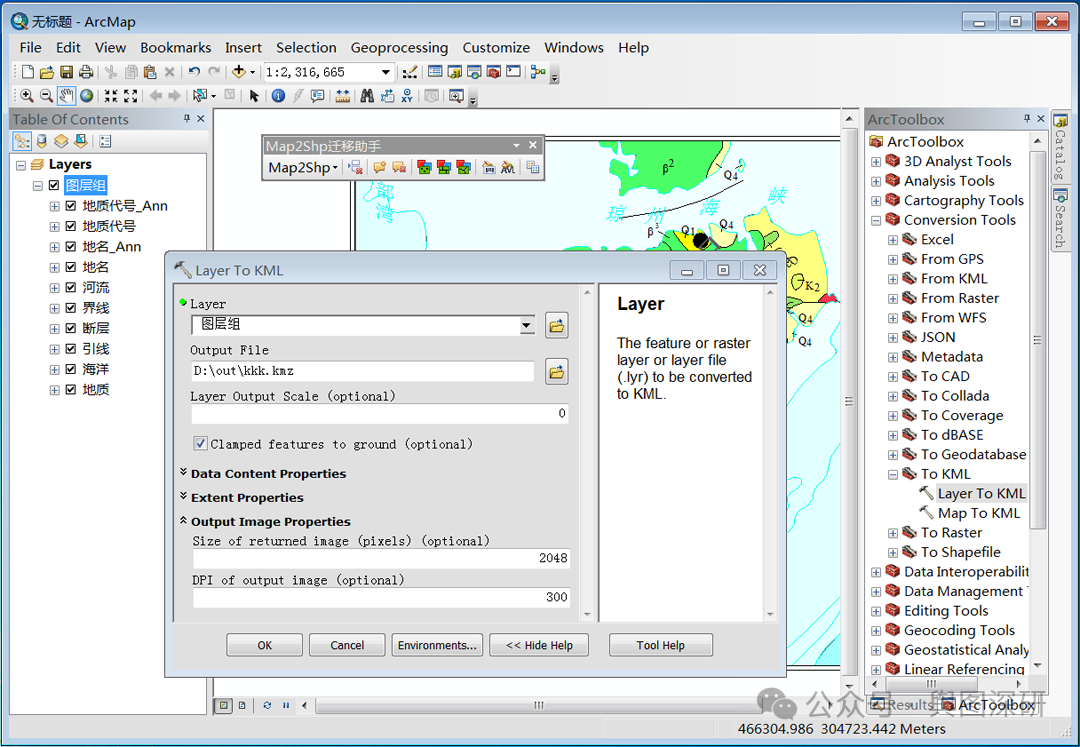

打开工具箱，找到“转换工具”→“转为KML”→“图层转KML”，在“图层”中输入上一步组合的图层组；设置输出文件的名称和保存位置，路径不要包含中文，否则可能生成失败；在“输出图像属性”中的“输出图像的DPI”设置为300，输出高清图像。点击【运行】，等待转换完成，生成 KMZ 文件。

输出KML设置

六、导航地图导入验证

电脑桌面环境下，打开奥维地图助手，“系统”-“导入对象”菜单，选择刚刚导出的KML（或KMZ）文件，将其中的点、线、面数据加载显示，效果如下图。

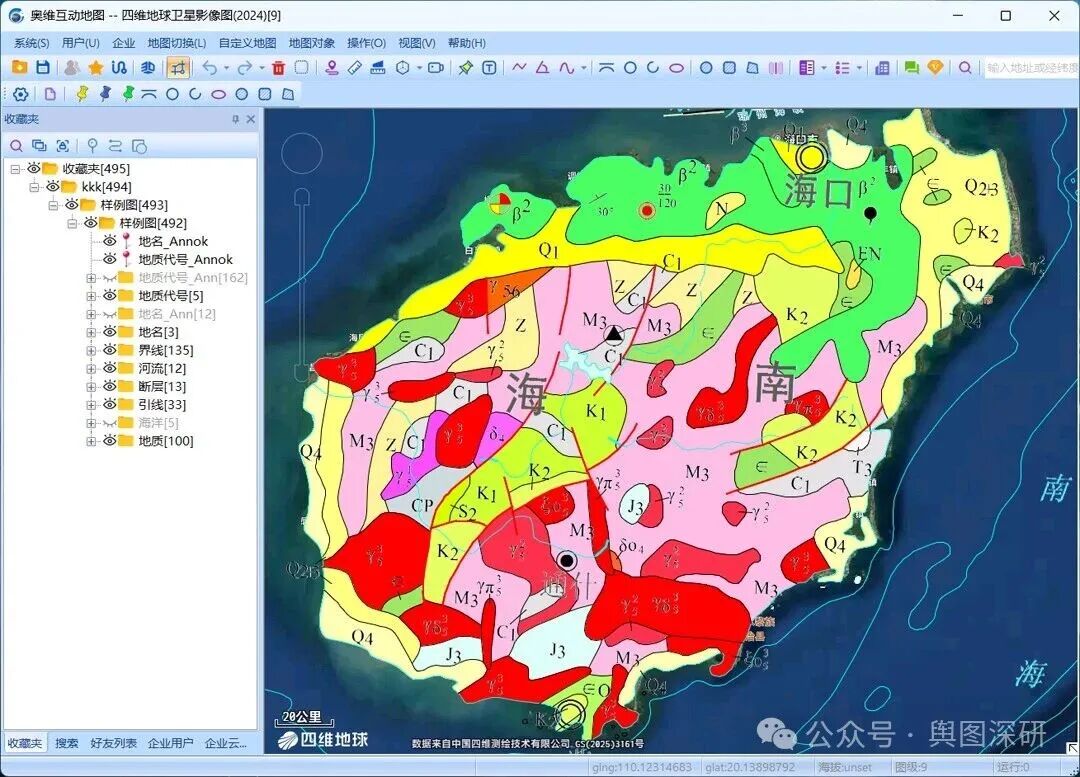

电脑端奥维地图助手加载效果

可以用数据线，也可以用微信传输，将KML文件传输到手机及其他手持设备上，直接点击该 KMZ 文件，选择用“奥维地图助手”打开解析，效果如下。

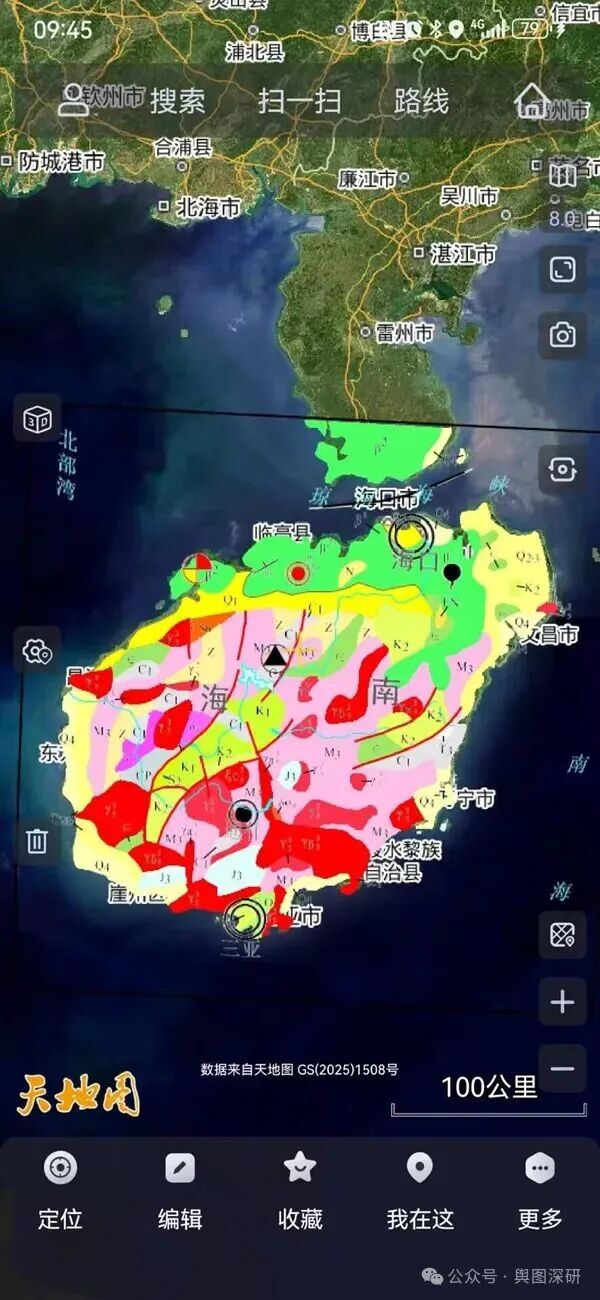

手机端奥维地图助手APP加载效果

注意事项
在进行数据转换时，有一些小技巧可以帮助你获得更好的效果：
绘制顺序：确保注记要素图层位于其它要素图层之上。这样可以避免标注被遮挡，保证地质专业标注信息清晰可见。
数据量控制：对于大规模的地理数据集，考虑分批次转换或者简化数据显示，以减少KML文件的大小和加载时间。
移动端适配：使用最新版本的手机APP，采用高DPI导出，建议设置为300-400

六、写在最后

本文手把手教你通过Map2Shp转换工具实现MapGIS专业地质图精准导入手机导航地图，解决GIS数据转换中制图表达和专业标注丢失问题。包含MapGIS地图数据转换、ArcGIS制图表达迁移、ArcGIS智能标注、KML导出设置等专业技巧，适合地质勘探、野外作业人员。

【应用场景与技巧】

希望这篇文章对你有所帮助，如果有任何问题或建议，欢迎在留言区告诉我，也欢迎大家相互交流！你还可以立即点击【分享】按钮，将本文分享给你需要的朋友！
