MapGIS67参数设置中与显示相关的设置项

其他4年前 (2021-05-31)4855
在主菜单“设置”下的“参数设置”中有多种与显示相关的设置选项,为图形编辑提供了辅助手段,勾选项目前面的复选框可使显示功能生效。
1.坐标点可见
在勾选状态下,系统将在屏幕上以一个红色小“+”符号醒目显示图元坐标点的位置,方便用户在编辑时参考。
2.弧段可见
在勾选状态下,在屏幕上显示区图元的同时也显示弧段,可以方便查看区图元的边界,特别是在相邻的区参数相同时。在非勾选状态下,屏幕上只显示区而不显示弧段。
3.还原显示
在勾选状态下,在屏幕上根据图元参数(线型、图案等)模拟显示图元输出时的实际形态,以实时正确显示出线图元的线型和区图元内部的填充图案。
图1 参数设置中最常用的三种显示设置项
4.透明显示
此功能是专门针对区图元显示而设置,默认状态下图元显示为覆盖方式,显示时会将下面显示的图元覆盖,勾选透明显示后,叠加在上面的区显示时不再覆盖下面显示的图元内容,使用此选项时,不能同时勾选还原显示,否则透明显示效果无效。

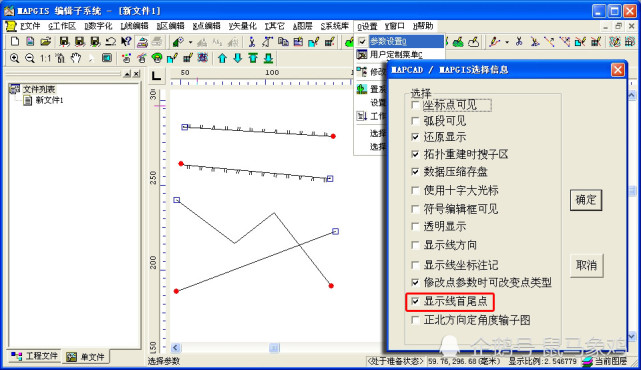

图5 参数设置中的显示线首尾点



图5 参数设置中的显示线首尾点
