MapGIS67中西安80坐标系转2000坐标系

技术文章3年前 (2021-05-31)6438

西安80坐标系数据转2000国家大地坐标系的操作方法,与地理坐标和投影坐标互转的操作方法基本一致,主要区别是用户投影参数中的椭球参数要选“西安80坐标系”,结果投影参数中的椭球参数要选“中国2000国家大地坐标系”,其它参数根据实际对应选择即可,这里主要介绍一下西安80坐标系图件转国家2000大地坐标系的操作方法。

当然,最重要的一点就是在进行坐标系之间的数据或图件转换时,一定要先计算并设置好坐标系转换七参数,否则一切都是徒劳。

在MapGIS v6.7中进行图件投影转换,有多种方法可以选择,考虑到一般需求往往都是对多个文件进行转换,所以推荐选用成批文件投影转换来完成投影。

在MapGIS投影变换系统中选择“投影转换”菜单下的“成批文件投影转换”,此时系统默认选定的是“按输入文件”进行投影转换,点击“投影文件/目录”按钮,按住ctrl键依次选择要进行投影转换的西安80坐标系图形文件(图1)。

图1 按输入文件投影转换

如果要转换的文件很多,按文件选择不方便,就可以把默认的“按输入文件”改选为“按输入目录”进行投影转换,这时点击“投影文件/目录”按钮,只要点选打开图件目录中任意一个文件,把文件输入框中显示的文件名修改为“*.*”就可以了,需要注意的是,这里只能修改文件名,不能修改文件路径(图2)。

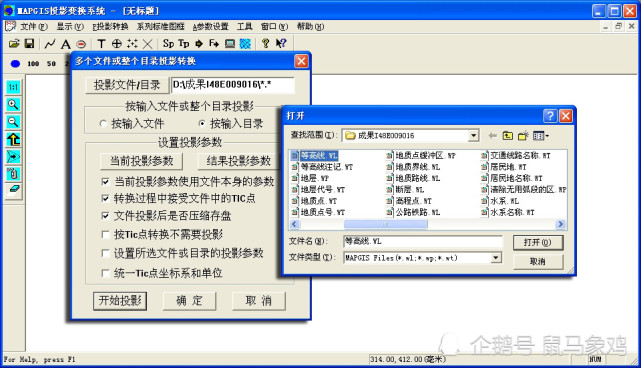

图2 按输入目录投影转换

设置当前投影参数和结果投影参数时要注意,当前投影参数中的椭球参数是西安80坐标系,结果投影参数中的椭球参数是2000国家大地坐标系,其它参数前后保持一致即可(图3),点击“开始投影”按钮,等待数据处理完成。

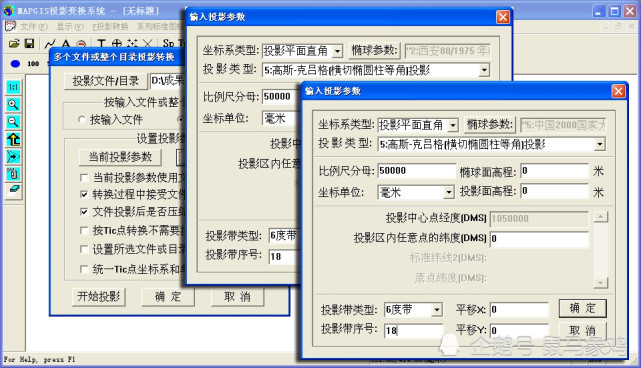

图3 设置投影前后的地图参数

如果要投影转换的图形文件都带有正确的地图参数,在设置时只要勾选“当前投影参数使用文件本身的参数”,系统会自动识别读取原文件中的投影参数,无需再进行当前投影参数的设置。

投影转换以后,所有的点、线、区文件便都转换至2000国家大地坐标系了,但还存在2个问题,需要补充完善:

1.因为这个转换过程没有涉及到与图形文件关联的工程文件,工程文件中显示的地图参数还是西安80坐标系的投影参数,需要修改为2000国家大地坐标系。

2.图件中的图框及相关的坐标注记也还是原本西安80坐标系的,需要在2000国家大地坐标系椭球下重新生成替换。
