一个小技巧就让MapGIS实现批量裁剪地图

技术文章4年前 (2021-01-28)4182

如果你需要对一幅地图进行批量裁剪,如下图,按照1:10万标准图幅进行批量裁剪。最简单的方法是生成相应的1:10万图框区,根据区文件进行裁剪。


但是这样做需要手动生成作为裁剪框的区,而且只能分别进行裁剪,因为6.7工程文件裁剪并不会进行批量裁剪处理(K9目前也是如此)。这里借助地图库可以实现批量按标准图幅进行裁剪。




1
创建地图库

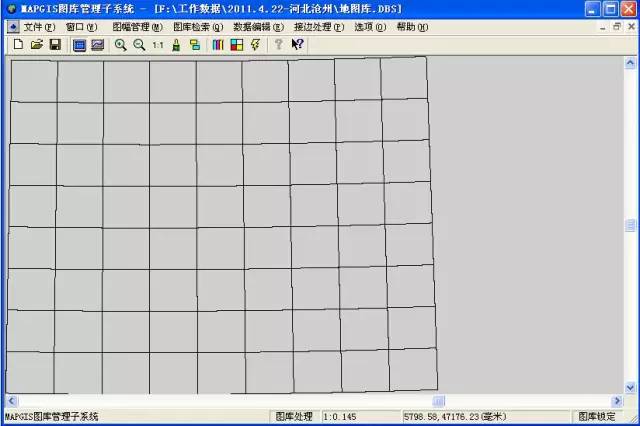

根据裁剪要求创建地图库图幅,例如这里以所需的1:10万标准图幅建立,如图。




2
新建层类,与工程文件对应

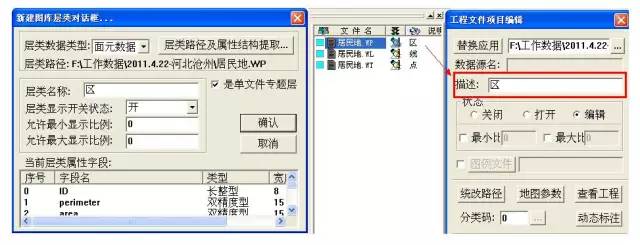

新建层类,层类属性结构与对应的工程中文件对应,层类名称与工程中文件的“描述”相同,如下图。




3
导入工程文件,裁剪数据

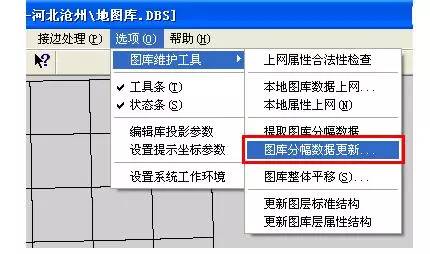

如下图,使用“图库分幅数据更新”功能,在打开对话框中选择要裁剪的工程文件。


接下来会按照当前地图库各图幅对导入工程中的各文件进行裁剪,裁剪数据在系统当前目录下。
