ArcMap根据两个属性信息分别确定符号大小和颜色

其他4年前 (2021-05-31)3242

ArcMap的点图层的图例制作中,大小和颜色都是非常重要的信息,如果二者能够结合起来分别代表不同的属性信息,就能把更丰富的信息用更直观的方式体现出来。

实现步骤

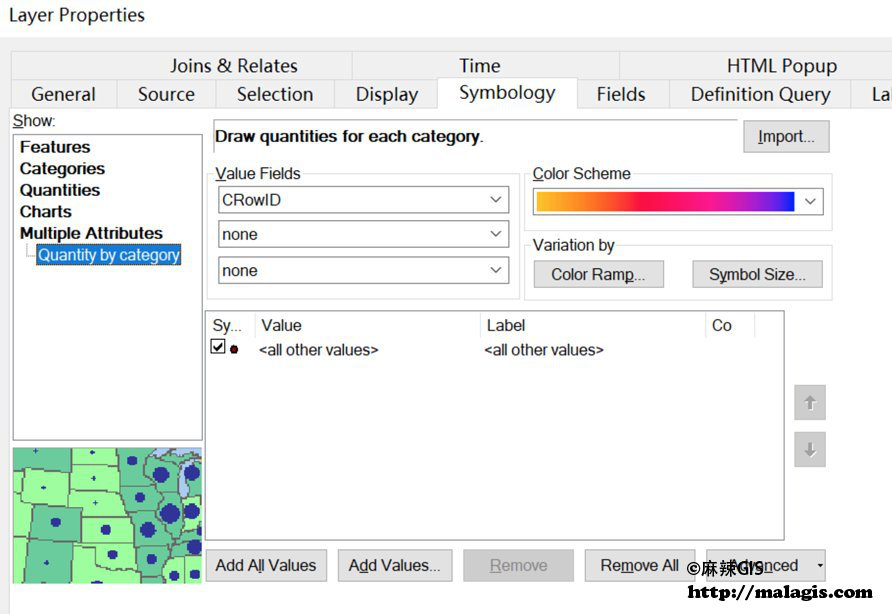

方法比较简单,首先是打开属性对话框,点到symbology页。

然后点击"multiple attributes",选择"Quantity by category"

选定属性

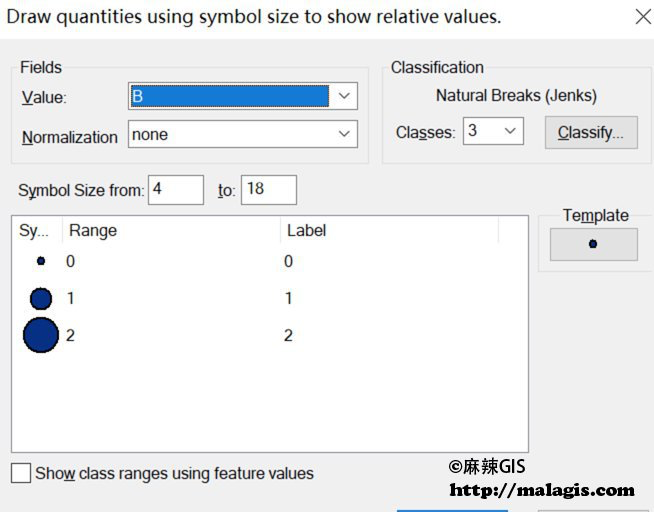

接下来,我们就要选定两个属性,用这两个属性来分别确定点状符号的颜色和大小。首先在value field里面选定一个字段,用这个字段决定符号的颜色。然后点击symbol size,在弹出的对话框中,选择第二个字段,用这个字段决定符号的大小。选定后点击ok即可。

效果图

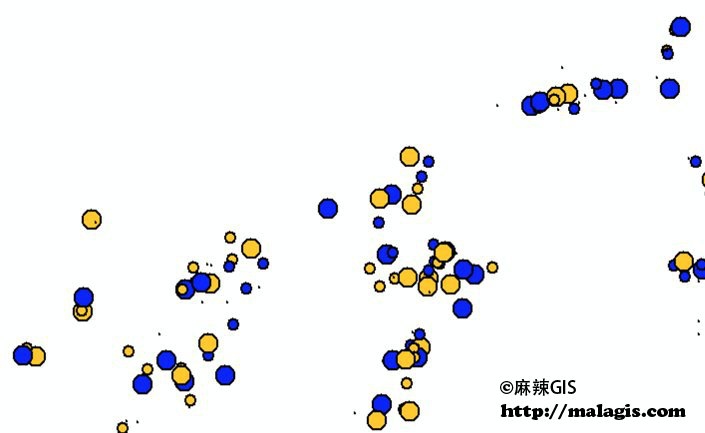

最终的效果如图:
