Shape文件转换为MapGIS文件时,如何同步完成符号化

常见问题4年前 (2021-01-21)3699

通常,Shape文件转换为MapGIS文件时,只能转换相应的几何图元和属性值,然后再MapGIS软件下重新进行符号化设置,工作量巨大,且费时费力,容易出错。

Shp2Map4.0版本,新增特性支持了属性转参数,转换时自动完成符号参数赋值,一键即可恢复MapGIS图例符号风格。

其中,点图层属性结构自动识别子图号(M2S_SUBNO)、子图高度(M2S_SHEIH)、子图宽度(M2S_SWIDH)、旋转角度(M2S_ANGLE)、子图颜色(M2S_SCOLR)、透明输出(M2S_TRANS)和图层字段(M2S_LAYER);

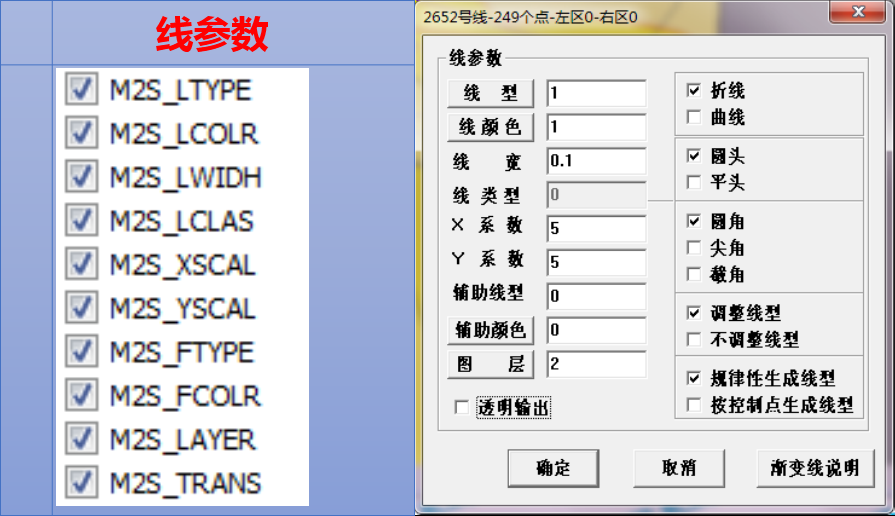

线图层属性结构识别线型(M2S_LTYPE)、线颜色(M2S_LCOLR)、线宽(M2S_LWIDH)、线类型(M2S_LCLAS)、X系数(M2S_XSCAL)、Y系数(M2S_YSCAL)、辅助线型(M2S_FTYPE)、辅助颜色(M2S_COLR)、透明输出(M2S_TRANS)和图层字段(M2S_LAYER);

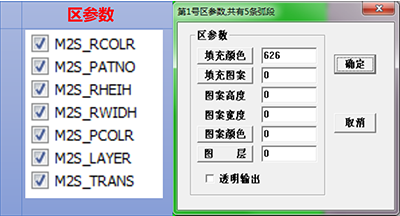

区图层属性结构识别填充图案(M2S_PATNO)、填充颜色(M2S_RCOLR)、图案高度(M2S_RHEIH)、图案宽度(M2S_RWIDH)、图案颜色(M2S_PCOLR)、透明输出(M2S_TRANS)和图层字段(M2S_LAYER)。


shape文件包含属性字段

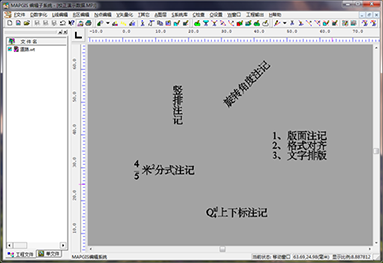

MapGIS转换结果直接恢复图示信息

特别是,当点图层属性结构包含如下字段时,自动将点图元转换为注释文字。

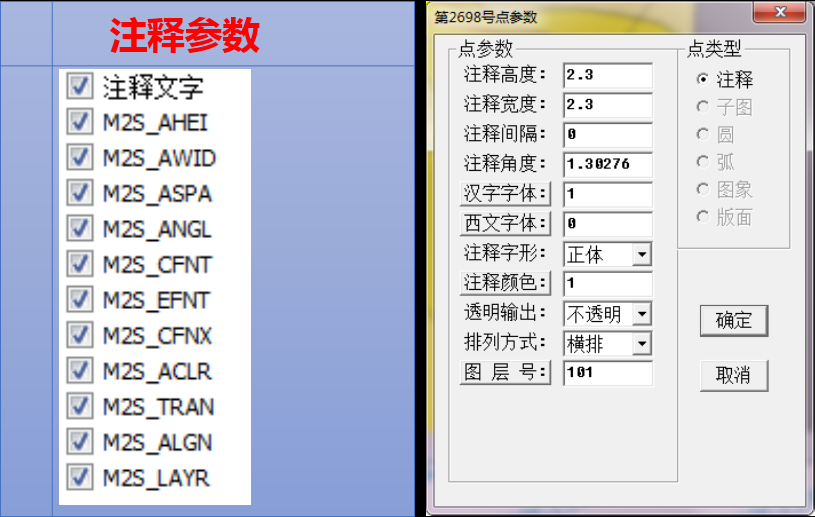

注释文字、注释高度(M2S_AHEI)、注释宽度(M2S_AWID)、注释间隔(M2S_ASPA)、注释角度(M2S_ANGL)、汉字字体(M2S_CFNT)、西文字体(M2S_EFNT)、注释字形(M2S_CFNX)、注释颜色(M2S_ACLR)、透明输出(M2S_TRAN)、排列方式(M2S_ALGN)和图层字段(M2S_LAYR);
