判断mapgis文件是何种坐标系(比例尺)的方法

使用技巧4年前 (2021-01-24)5561

本文介绍判断mapgis文件是何种坐标系(比例尺)的方法。

1.点、线、面文件判定方法

1). 打开文件主菜单,单击图形处理|输入编辑

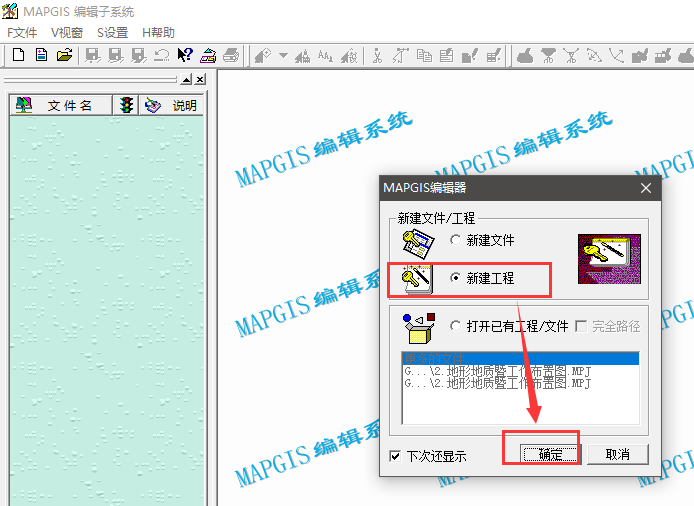

2). 弹出对话框中,新建工程|确定

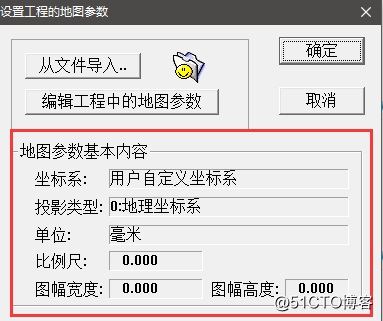

3)默认的地图参数如下图所示

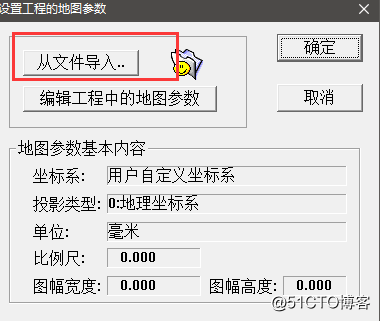

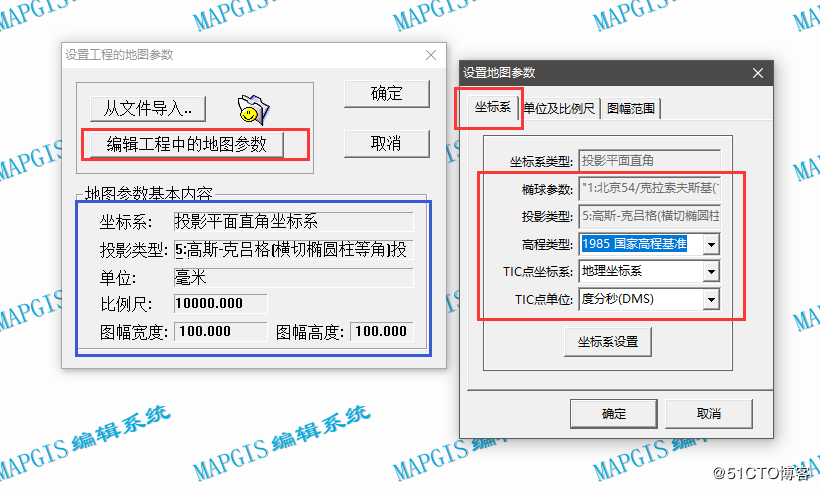

4)要查看我们某个点、线、面文件的坐标系(比例尺),只需点击从文件导入,选择你要查看的文件,然后点击编辑工程中的地图参数,在设置地图参数界面点击坐标系即可知道你的文件是何种坐标系(比例尺)。如下图所示。


本文示例中选择的文件坐标系是平面直角坐标系,椭球是北京54椭球,比例尺是1:10000

2.工程文件判定方法

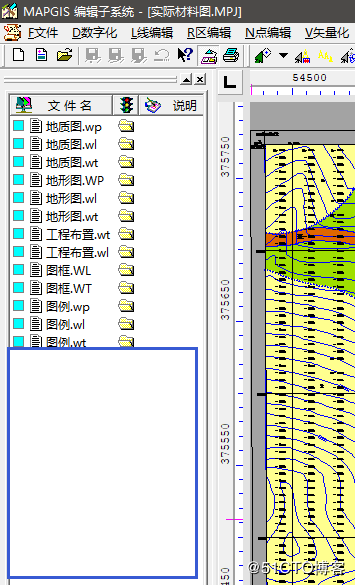

  1. 打开我们需要查看的工程文件

  2. 在左侧工作台空白处,右键单击,弹出对话框,我们选择修改地图参数

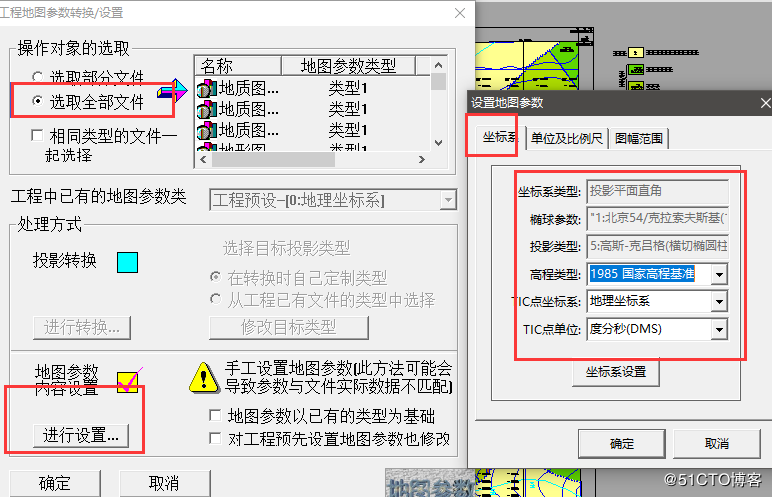

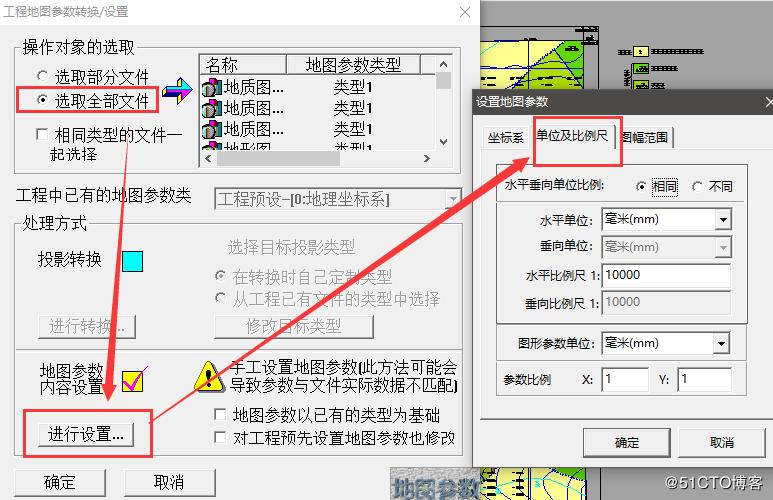

  3. 弹出工程地图参数设置对话框,选择全部文件|进行设置,在设置地图参数对话框 分别点击坐标系单位及比例尺,即可查看工程文件的坐标系(比例尺)。如下图所示。


从上图我们可以看出,本工程文件坐标系是平面直角坐标系,椭球是北京54椭球,比例尺是1:10000

原文转自:https://blog.51cto.com/7346562/2045906
