如何利用Map2Shp进行快速格式转换

产品信息5年前 (2019-06-12)2784

做为MapGIS文件与Shape文件间的格式转换工具,Map2Shp软件操作过程十分简单,只需依以下步骤进行即可。

1、添加数据

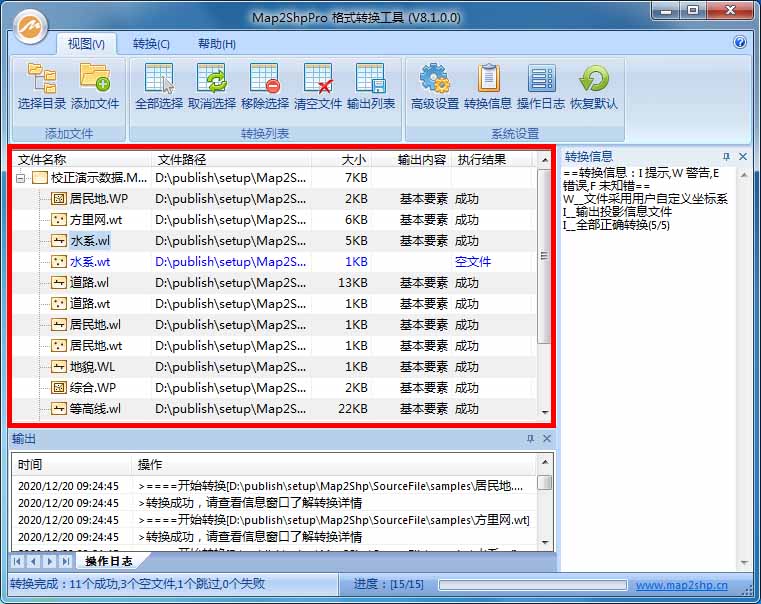

启动Map2Shp转换软件,参考【视图面板】——【添加文件】,添加待转换文件到转换列表。


2、指定转换参数

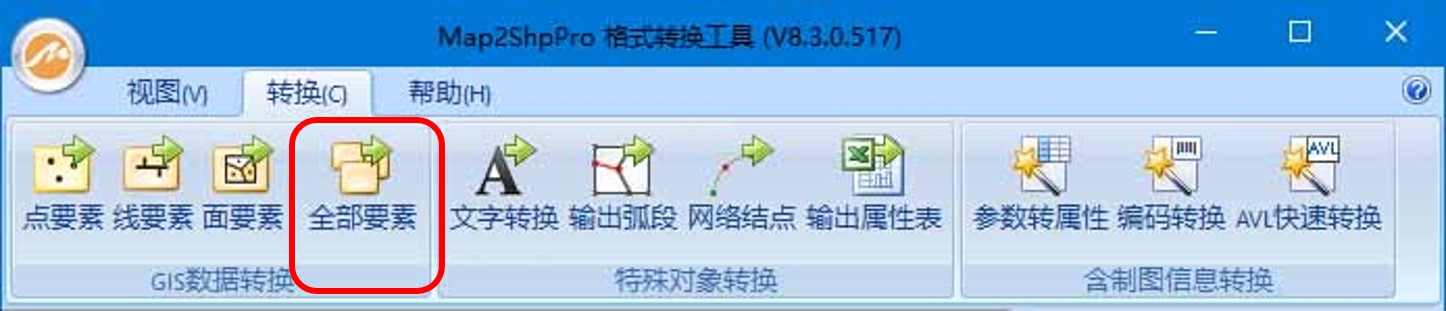

点击【转换面板】——“全部要素”按钮,启动向导式的文件转换过程,历经“空间参数”、“输出位置”两步完成转换。

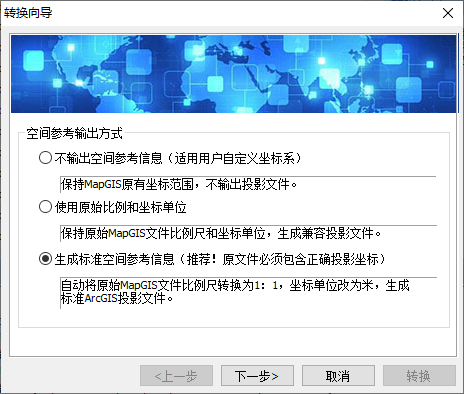

空间参数:


不输出空间参考信息:直接转换数据文件,保持待转换文件空间位置信息,不生成匹配空间参考文件(需后续处理才能获得ArcGIS兼容空间参考)。

使用原始空间参考坐标单位:转换文件时,保持待转换文件空间位置信息,使用原始空间参考坐标单位,生成匹配空间参考文件(空间参考与ArcGIS兼容,但可能会损失数据精度)。

生成匹配空间参考信息:转换文件时,依据比例尺和坐标单位缩放图件,最大限度保持图形数据的原始精度,并生成ArcGIS兼容空间参考文件。

切记:考虑到每款GIS软件都有完备的投影变换功能,但不同软件所能支持的投影系统不完全一致,例如,在MapGIS坐标投影信息中有比例尺的概念,而ArcGIS软件空间参考信息则无此定义。Map2Shp软件在进行格式转换过程中,将尽最大可能保持原数据的精度与投影类型,但首先用户要保证自己的数据具有正确的MapGIS坐标投影信息,才能够顺利转换。

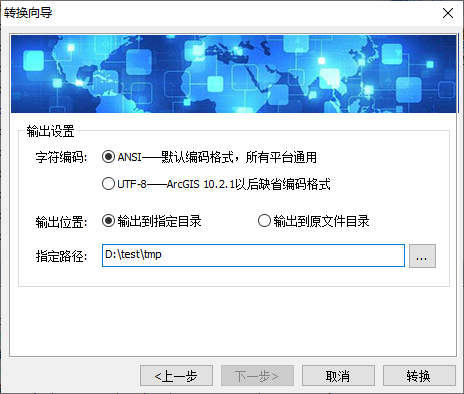

输出设置:


字符编码:

ArcMap10.2及以前版本,中文字符默认采用ANSI编码,与操作系统默认编码格式一致,多为GBK编码方式,不会出现中文乱码,具有较广的通用性。

ArcGIS10.2.1及之后版本,中文字符默认采用UTF-8编码,转换结果文件中增加一个.cpg文件,文件里面定义了dbf所使用的编码格式为UTF-8,ArcMap会读取.cpg文件来判断文件的编码,打开就不会有乱码。

由于UTF-8编码为变长编码,每个汉字占用3个字符,原有的字符串可能因长度变长超出字段宽度限制而被截断,转换结果不全。

输出路径:

输出到指定目录:用户选择输出路径,转换结果文件以MapGIS工程为单位输出到指定路径下,每个工程输出到单独文件夹下,输出路径重名时,自动附加序号。

输出到原文件目录:用户无需选择输出路径,所有转换结果文件输出在待转换文件同一路径下。

3、格式转换

点击转换向导【完成】按钮,系统开始进行转换,用户可随时点击『ESC』键,中断或恢复转换过程。

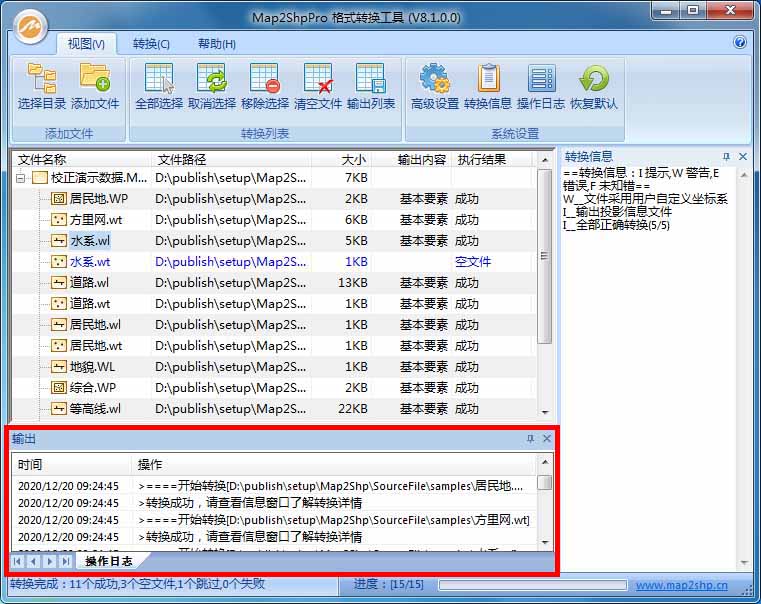

数据转换时,输出窗口同步显示转换提示信息,仔细检查转换日志说明文件,确认转换结果是否正确完整。


4、结果检查

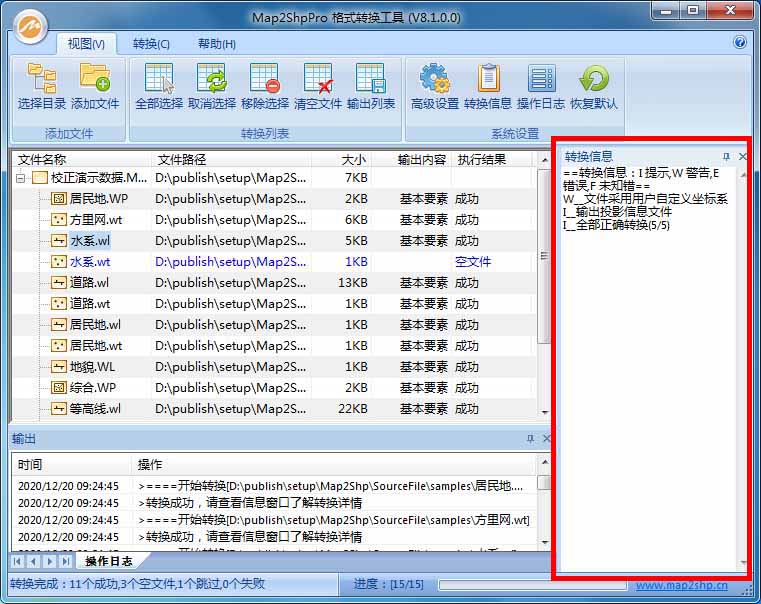

转换完成后,点击文件列表窗指定文件,右侧转换信息窗同步显示转换提示信息,仔细检查转换说明,具体每条信息的含义及相关问题的处理措施详见【附录】,确认转换错误原因,并采取相应处理措施即可。
