解析ArcGis拓扑——检查的流程,以面重叠检查为例

map2shp11个月前 (06-18)技术文章963

最简单的面重叠错误检查是使用“地理处理”——“面相交”进行检查,其结果是重叠部分提取而成的新面要素类。本例不讲述此种方法。

step1 准备待拓扑检查数据

名词:

数据库 DataBase→顾名思义,不做解释。

要素数据集 Feature Dataset→ 存放要素类数据的集合,可以放入多个(种)要素类。

要素类 Feature Class→一类要素的集合,一般表现为一个“图层”。

要素 Feature→要素类的组成单元,点线面就是基本的要素种类,一个面就是一个Feature。

①建立数据库,一般使用“个人地理数据库(Personal Geodatabase)”即可。这里命名为“topo”。

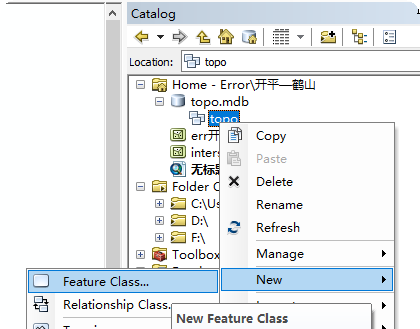

②在数据库上右键——新建一个要素数据集(Feature Dataset)。这里也命名为“topo”。

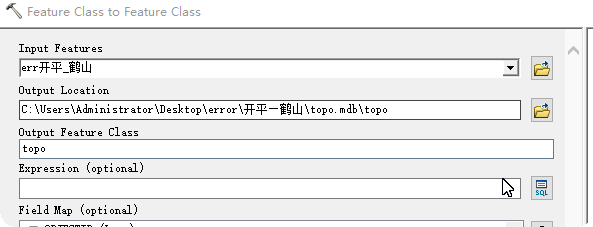

③在要素数据集“topo”上右键——导入——要素类单个(这里是只检查一个要素图层)将要进行检查的数据,命名仍是“topo”,好吧,懒得想新名字。



step2 进行拓扑

名词:

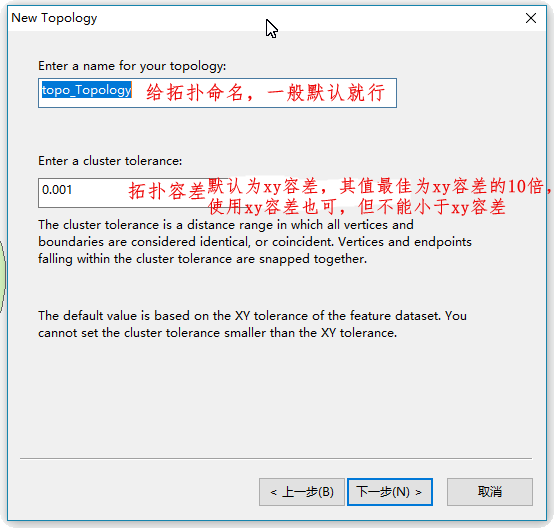

拓扑容差 Cluster Tolerance→用以识别点和边界等的距离范围,一般使用默认的xy容差,其最佳值为xy容差的10倍,改值不应小于xy容差。

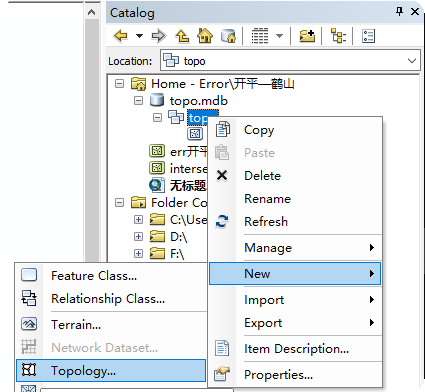

① 在要素数据集上右键——新建——拓扑(topology)。

②名称应以字母开头,建议直接使用英文字母命名。一般要素类命名为英文的使用默认即可。

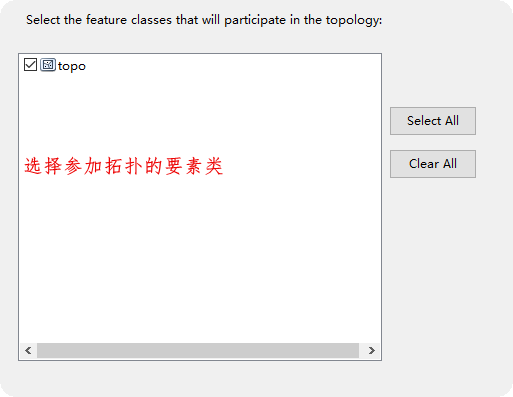

③选择参与拓扑检查的要素类,该例只有一个。

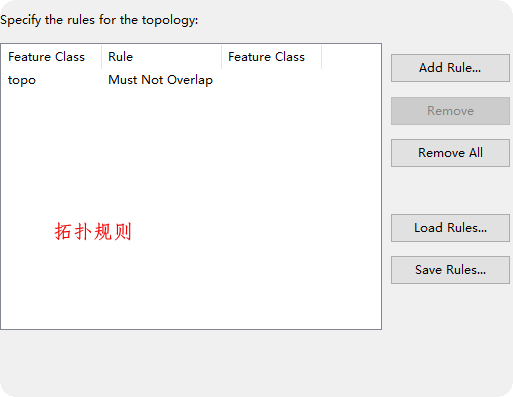

④选定需要的拓扑规则,该例使用“不能重叠”(Must Not Overlap),可以选定多个拓扑规则。

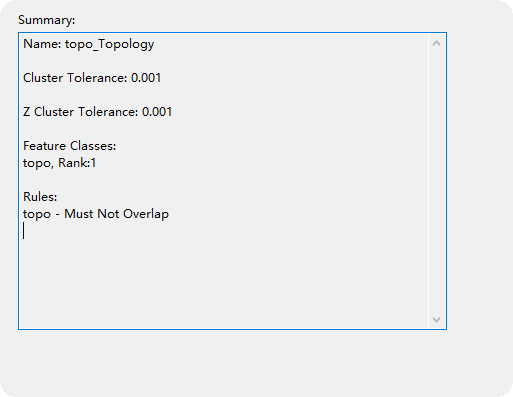

⑤下一步可以看一下拓扑的一些参数设置。



step3 查看拓扑问题

①在目录(catalog)里要素数据集中拖动拓扑结果到内容列表或者工作空间即可查看。

②在菜单栏空白处右键——勾选“拓扑”Topology,将拓扑工具条加载到菜单栏。

如果已经加载可忽略。

③可以打开拓扑错误查看器,查看拓扑问题。

选择“所有规则错误(errors from all rules)”,勾选“错误(errors)”、“异常(exceptions)”,不勾选“只可见范围(visible extent only)”,点击“搜索(search now)”即可在错误列表显示所有错误。

勾选“只可见范围(visible extent only)”则只搜索当前可见范围的错误。

step4 拓扑修改

利用拓扑工具条的工具进行拓扑修改,修改完成后将要素类导出为Shapefile即可。


引自:https://www.cnblogs.com/yzhyingcool/
