ArcGIS等值线注记掩膜

技术文章3年前 (2021-06-03)3225

等值线是制图对象某一数量指标值等的各点连成的平滑曲线。通常我们还需要在等值线上将其数值标注出来,以供判读,如图

这种效果需要多种制图技术的加工。首先需要将所选属性字段作为标注,其次需要将标注转为注记,然后创建掩模并使用,如图:

实现过程

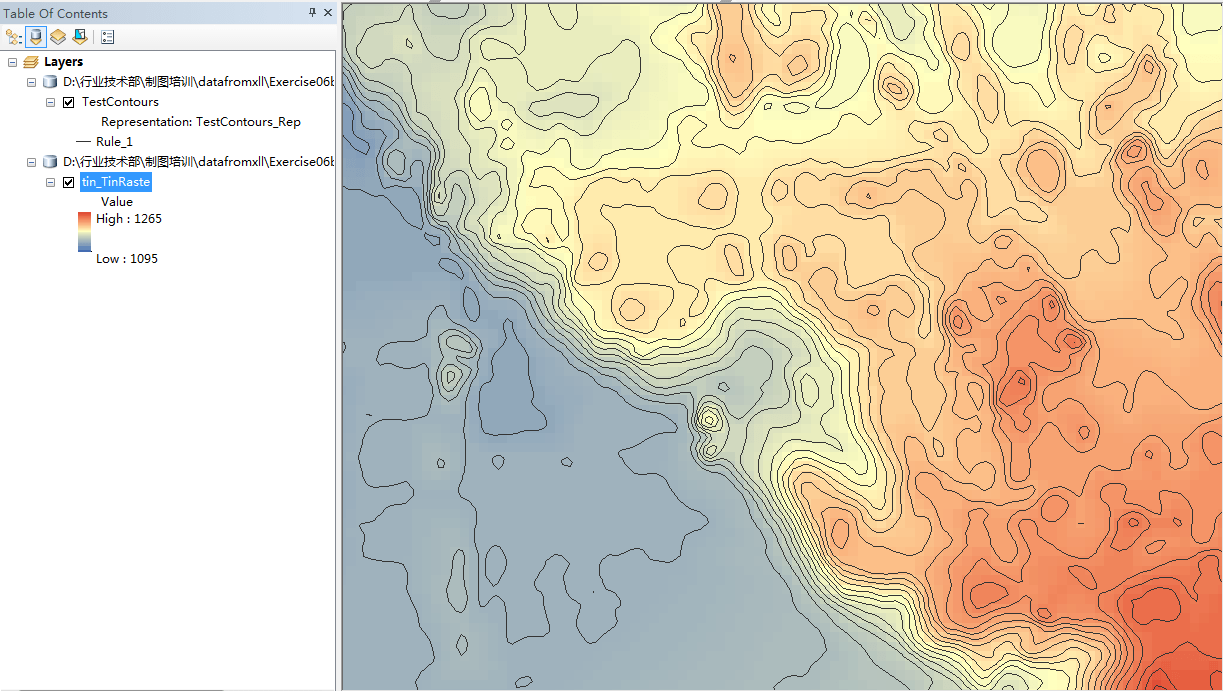

1.启动ArcMap,加载线要素类TestContours,这是个等值线图层,为了显示效果更好,还可以打开一个Raster的背景图层(tin_TinRaster),如图;

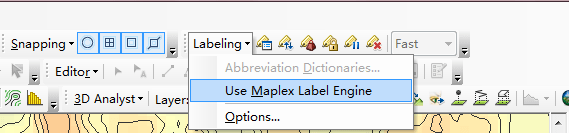

2.在ArcMap工具栏空白处右键单击,选择Labeling工具条,选择Labeling-> Use Maplex Label Engine,启动Maplex标注引擎,如图;

3.单击LabelManager,打开标注管理器界面;

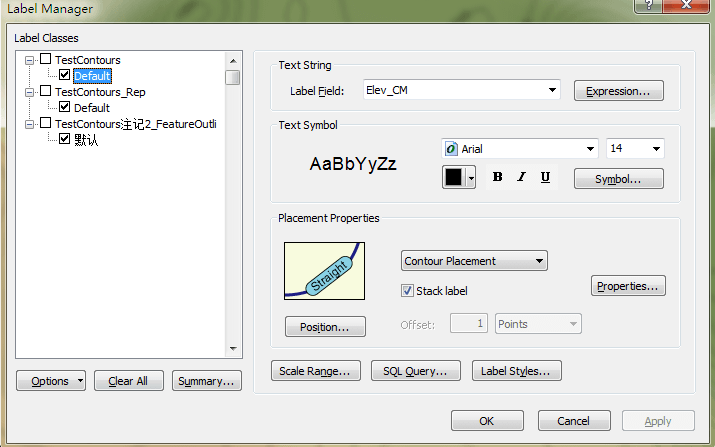

4.单击Expression,选择标注字段,即高程字段Elev_CM;

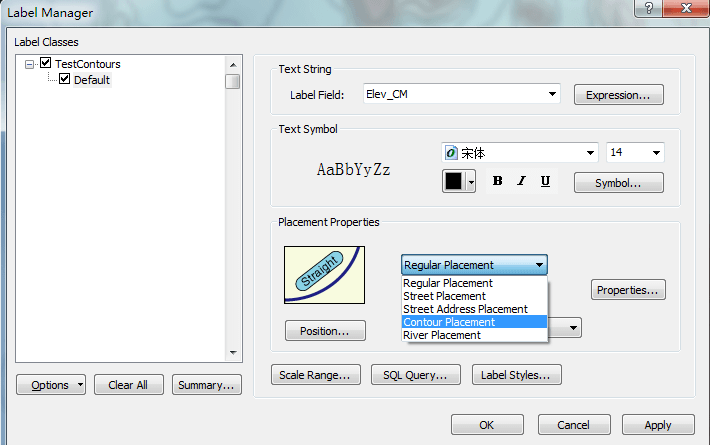

5.在Placement Properties下选择ContourPlacement放置方式,如图;

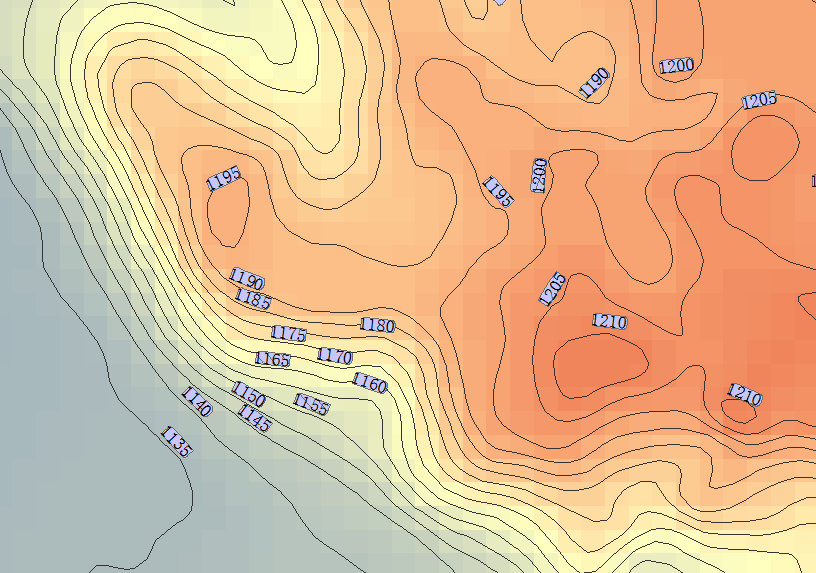

6.单击确定后,查看地图窗口,可以看到标注呈现如图所示效果;

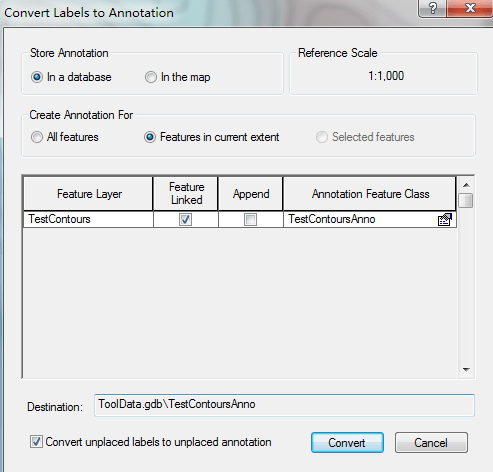

7.在内容列表中,右键单击TestContours图层,选择Convert labels to Annotation,将标注转为注记,参数设置如图;

8.单击Convert,完成转换,生成TestContoursAnno图层;

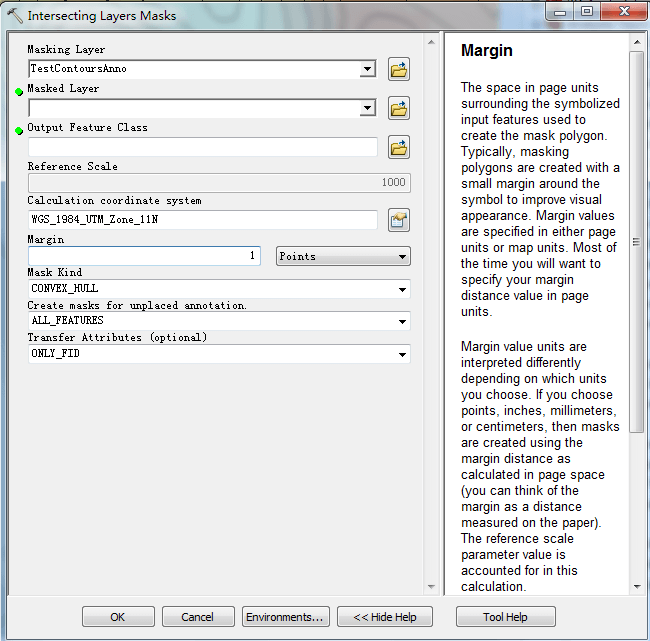

9.在ArcToolbox中打开Intersecting Layers Masks工具,用于创建掩膜面。Masking Layer选择TestContoursAnno图层,Masked Layer选择TestContours图层,设置输出要素类名称及比例尺,如图;

10.单击确定,生成掩膜面层TestContours_IntersectingLay;

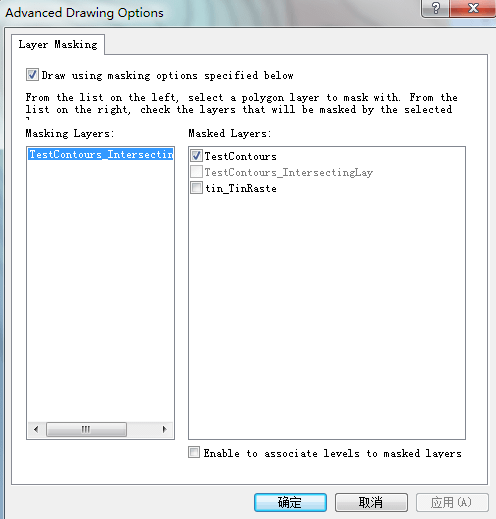

11.使用掩膜效果。在内容列表中,右键单击数据框,选择Advanced Drawing Options,弹出高级绘制选项对窗口,勾选Draw using masking options specified below,选择TestContours_IntersectingLay图层,勾选TestContours图层,如图

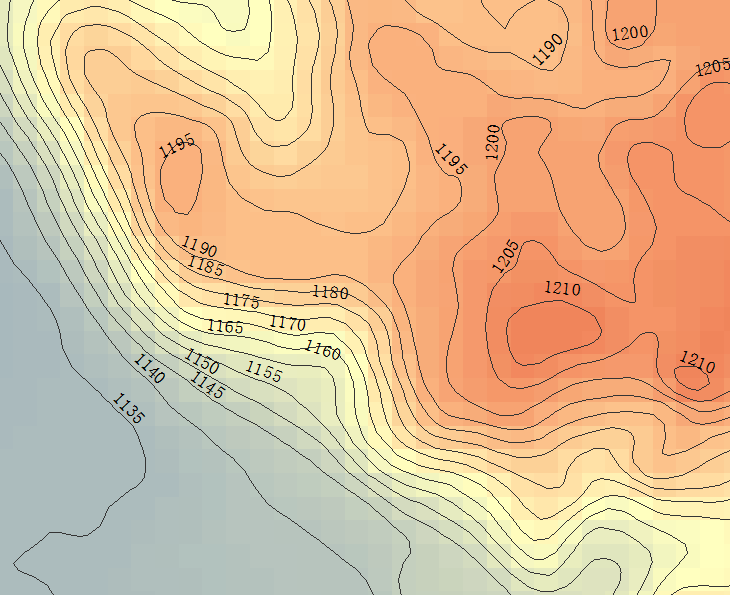

12.单击确定后,查看地图窗口,显示效果如图所示;

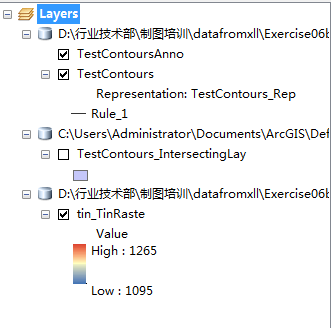

13.在内容列表中,将TestContours_IntersectingLay图层设置为不显示,如图

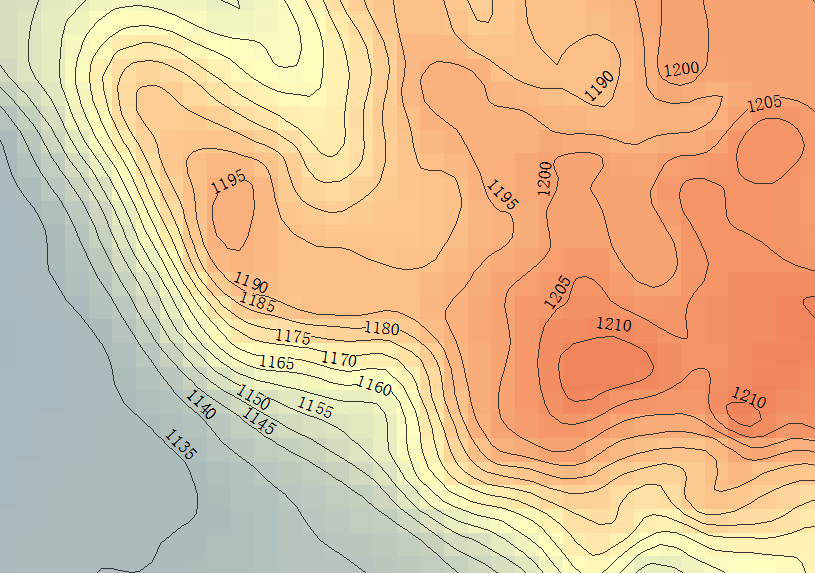

14.查看地图窗口,可见最终的等值线注记掩膜效果,如图。
