ArcGIS制图阴影效果

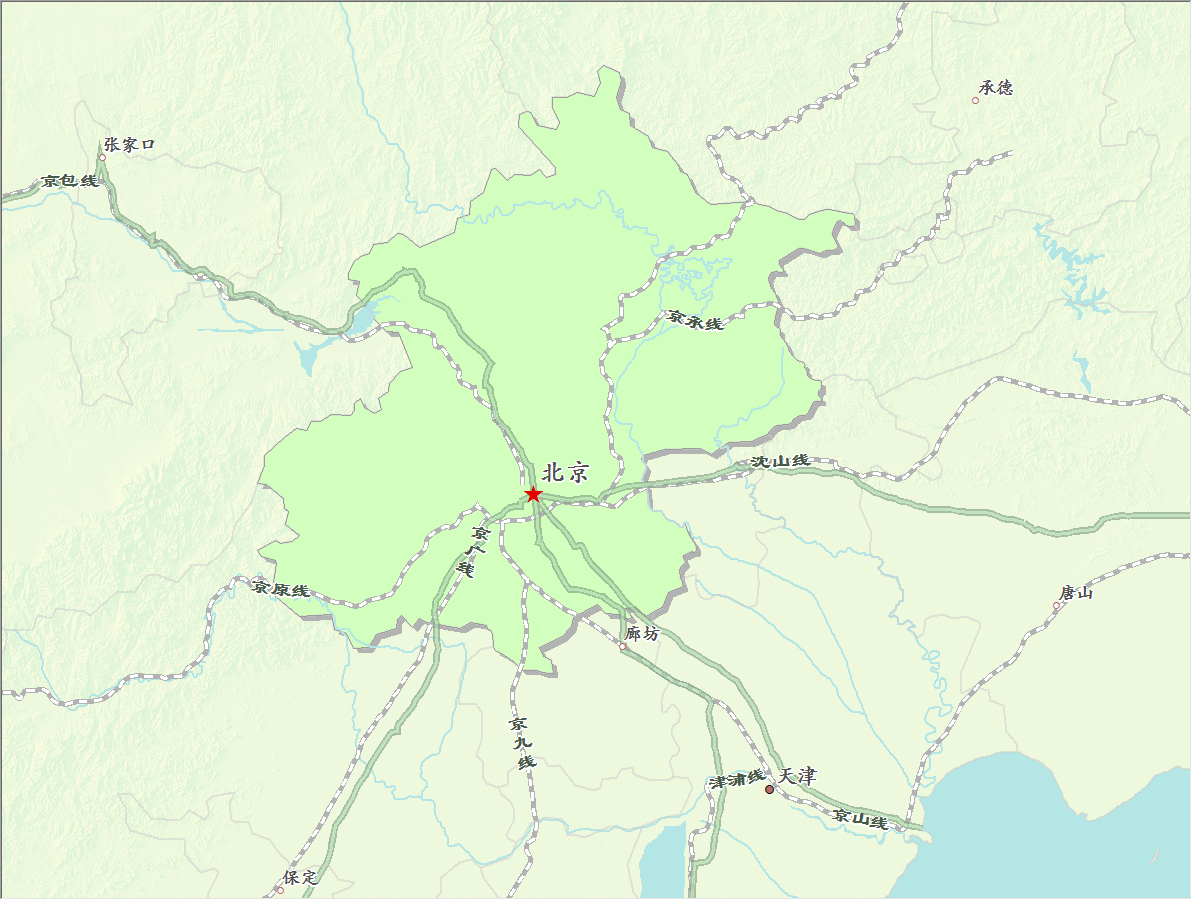

上图中左侧地图的图形背景组织很差，很难区分图中重点内容；右侧地图通过使用阴影效果突出了重点内容。

案例解析

下面介绍两种阴影效果的创建方法：一是纯色阴影（single color），二是渐变阴影（gradient pattern）。

关于纯色阴影，在ArcMap中使用制图表达和移动几何效果就可以实现。使用两个图层叠加方式，上层使用单一符号化渲染；下层起到阴影作用，使用制图表达渲染，利用灰色填充符号和移动几何效果形成阴影，如图

关于渐变阴影，同样使用制图表达和移动几何效果就可以实现。利用两个图层叠加方式，上层使用单一符号化渲染；下层起到阴影作用，使用制图表达渲染，利用渐变填充符号和移动几何效果形成阴影，如图

实现过程

纯色阴影效果

创建纯色阴影效果，分以下2个步骤来实现。

第1步：将要素类符号转换为制图表达

【由于需要使用制图表达，因此数据需要存储在geodatabase当中。】

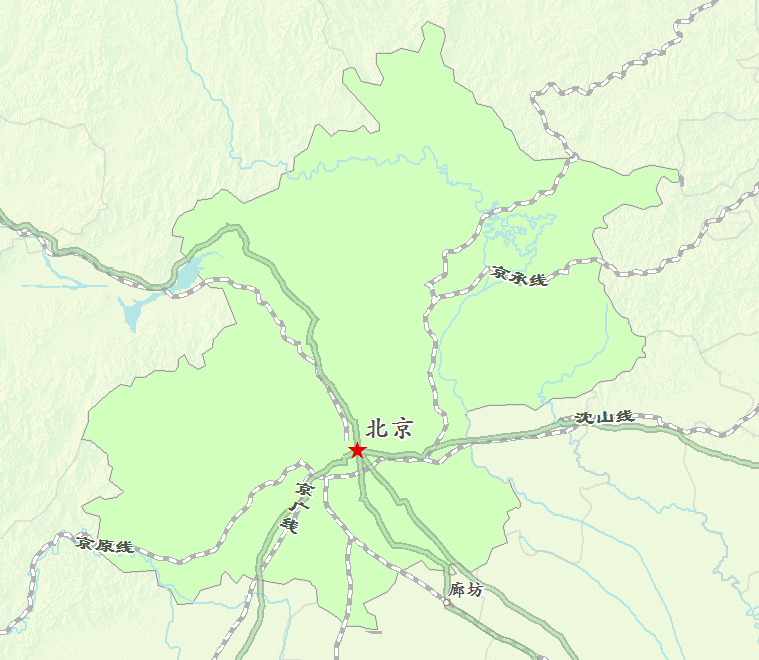

1.启动ArcMap，加载数据并符号化，如图；

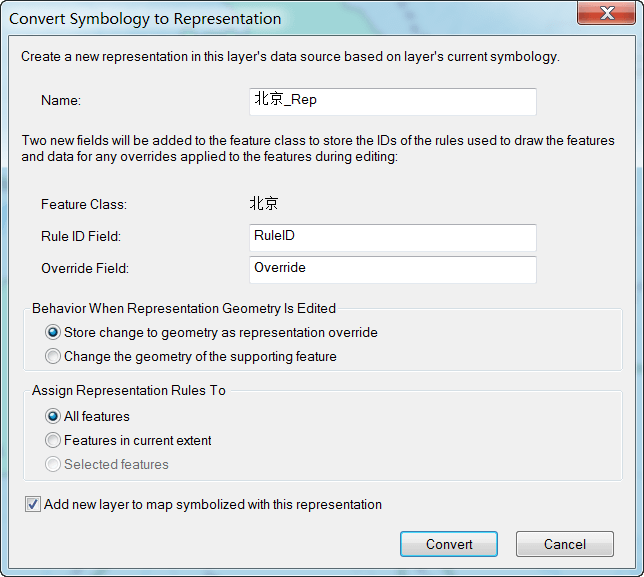

2.在内容列表中，右键单击“北京”图层，选择Convert Symbology to Representation，打开转换为制图表达窗口，输入制图表达名称为“北京_Rep”，其他属性设置如图；

3.单击Convert，在内容列表中即生成一个名为“北京_Rep”的制图表达图层，将该图层放置在“北京”图层下方；

第2步：设置填充符号颜色，添加移动几何效果

4.在内容列表中，右键点击“北京_Rep”图层，选择Properties；

5.打开图层属性窗口，切换到Symbology页，选择Representations->北京_Rep，可以查看制图表达规则及其属性，在Solid color pattern下修改颜色为灰色（RGB 156,156,156），如图所示；

6.单击“加号”按钮，弹出几何效果窗口，选择Polygon input->Move，如图，单击OK；

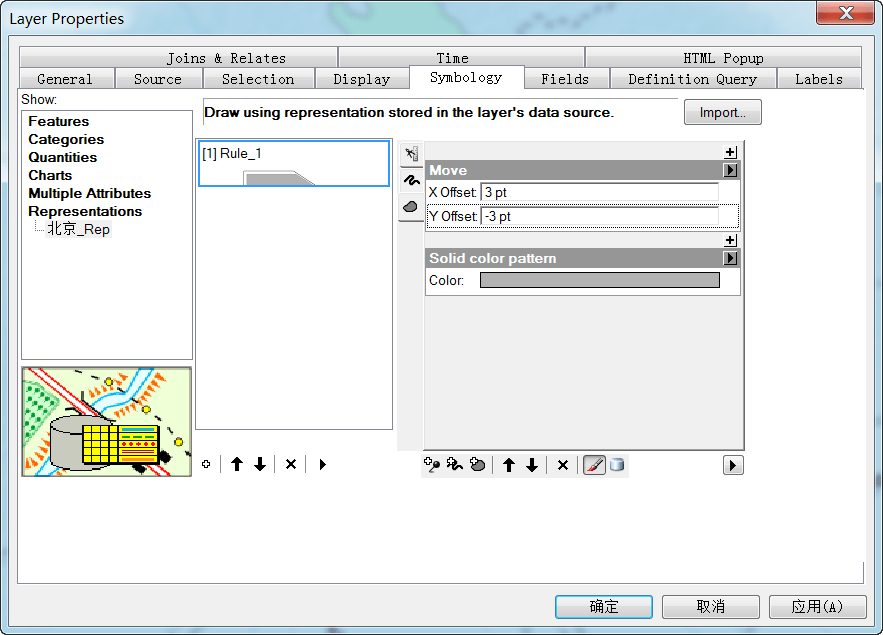

7.修改Move几何效果参数，X为3pt，Y为-3pt，如图；

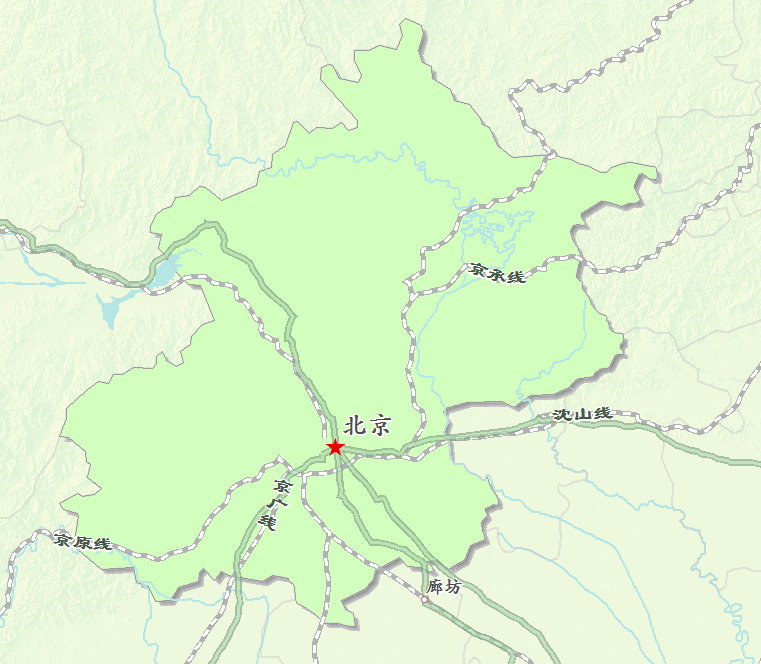

8.单击确定，关闭图层属性窗口，查看地图窗口，纯色阴影效果如图。

渐变阴影效果

实现渐变阴影效果的方法与纯色阴影效果类似，只在第5步不同。

第1步：将要素类符号转换为制图表达

【由于需要使用制图表达，因此数据需要存储在geodatabase当中。】

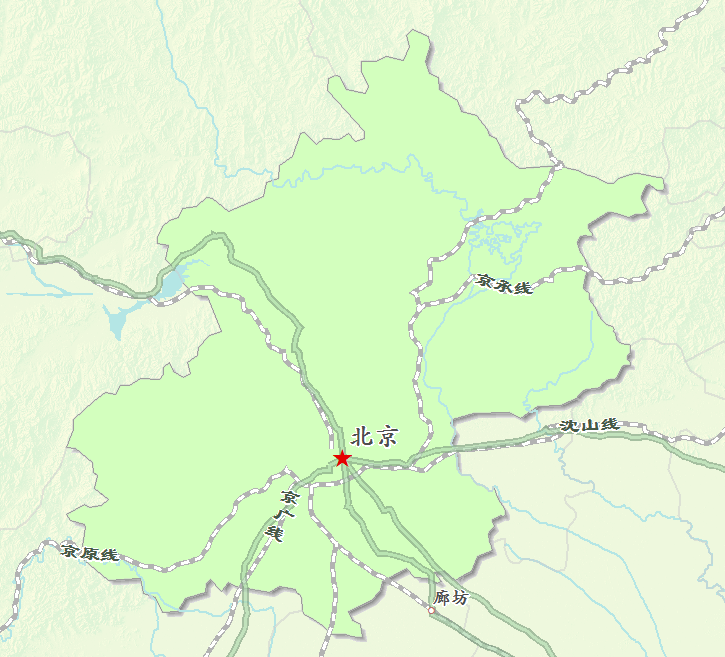

1.启动ArcMap，加载数据并符号化，如图；

2.在内容列表中，右键单击“北京”图层，选择Convert Symbology to Representation，打开转换为制图表达窗口，输入制图表达名称为“北京_Rep”，其他属性设置如图

3.单击Convert，在内容列表中即生成一个名为“北京_Rep”的制图表达图层，将该图层放置在“北京”图层下方；

第2步：设置渐变填充符号颜色，添加移动几何效果

4.在内容列表中，右键点击“北京_Rep”图层，选择Properties；

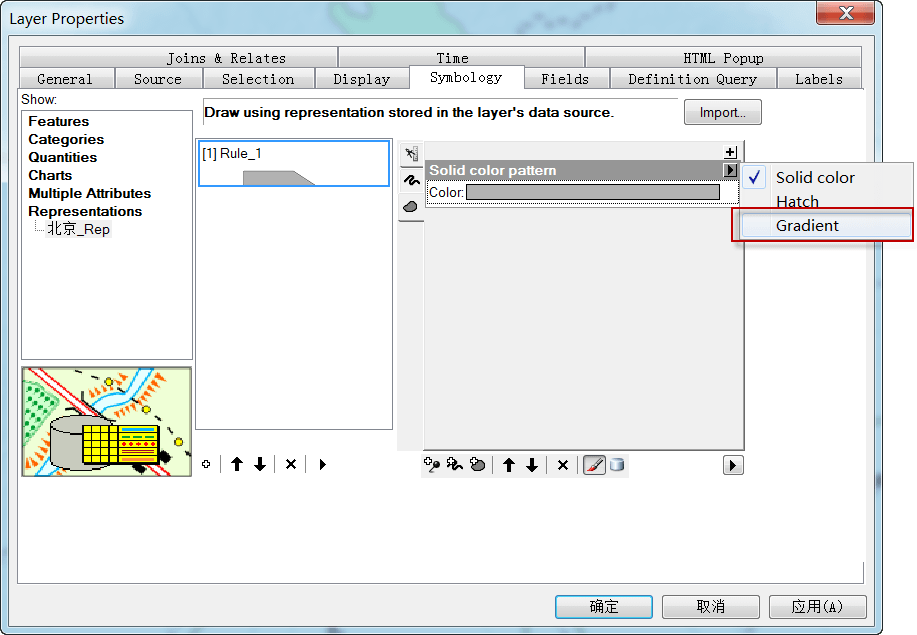

5.打开图层属性窗口，切换到Symbology页，选择Representations->北京_Rep，可以查看制图表达规则及其属性，单击Solid color pattern旁的箭头，选择Gradient模式，如图；

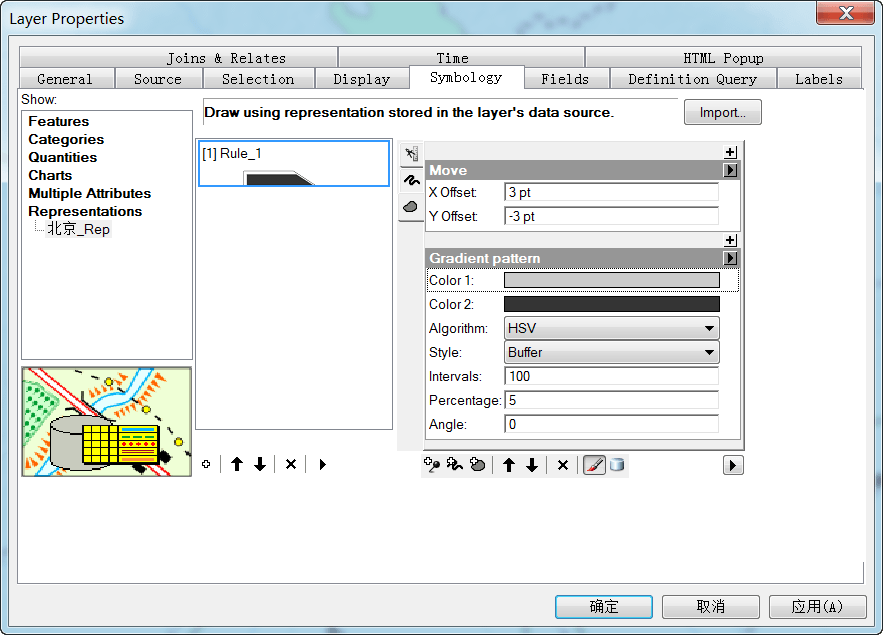

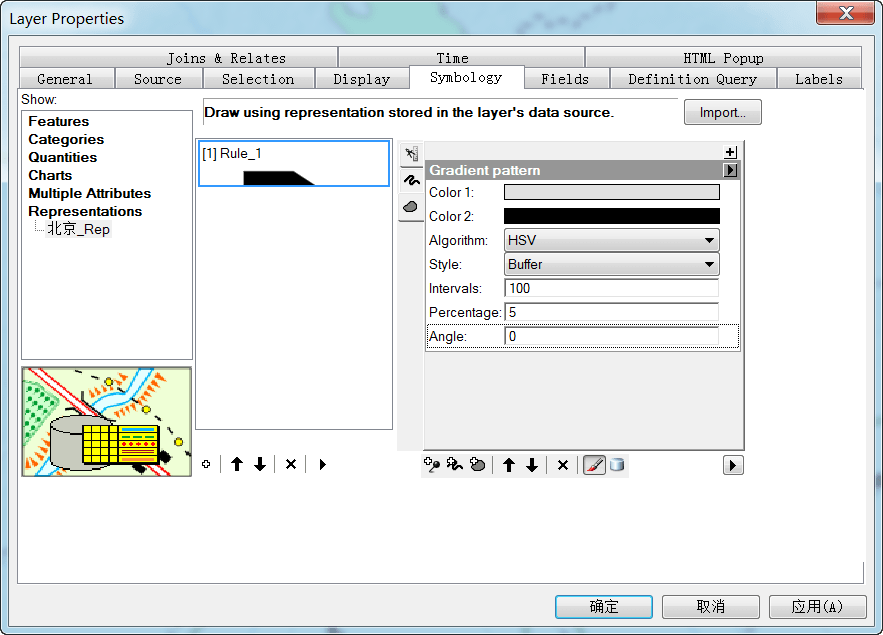

6.设置Color1为浅灰色（RGB 225, 225, 225），设置Color2为黑色（RGB 0, 0, 0），使用HSV算法，样式选择Buffer，修改间隔为100，百分比为5，角度为0，如图

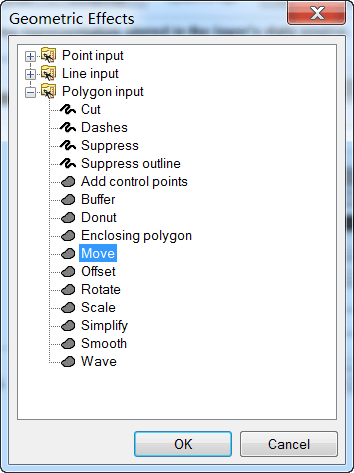

7.单击“加号”按钮，弹出几何效果窗口，选择Polygon input->Move，如图，单击OK；

8.修改Move几何效果参数，X为3pt，Y为-3pt，如图；

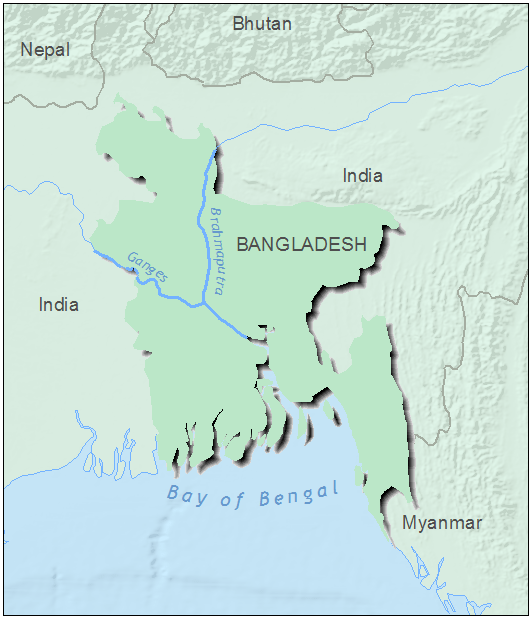

10.单击确定，关闭图层属性窗口，查看地图窗口，渐变阴影效果如图所示，边缘的阴影效果相比纯色阴影会更加柔和。

不过，这种方法对于较小的多边形效果不明显，这时可以使用override的方式修正。

第3步：使用override方式修正阴影

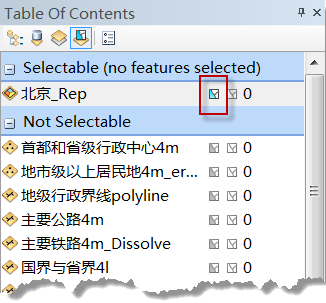

11.在内容列表中，修改查看方式为List by Selection，设置“北京_Rep”图层为可选择状态，其他图层为不可选择状态，如图

12.右键单击ArcMap工具栏空白处，打开Representation工具条、Editor工具条；

13.在Editor工具条上，选择Editor->Start Editing，开启编辑进程；

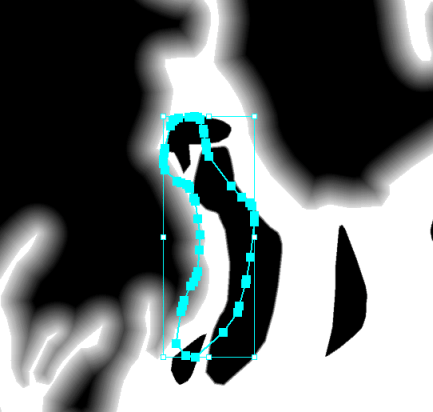

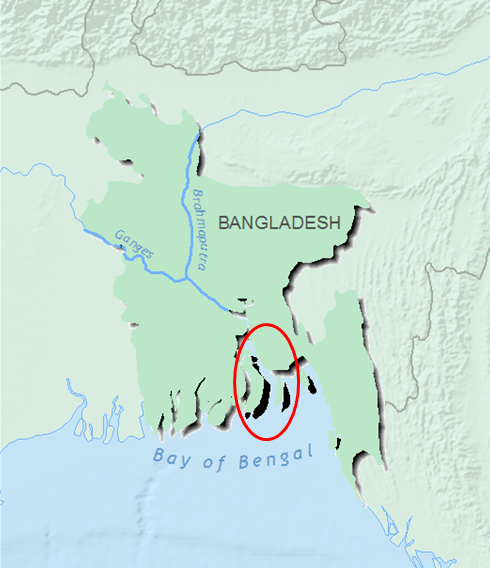

14.在Representation工具条上，单击选择工具（），选中阴影效果不正确的多边形，如图

15.在Representation工具条上，单击制图表达属性（），弹出制图表达属性窗口，显示选中多边形的制图表达规则；

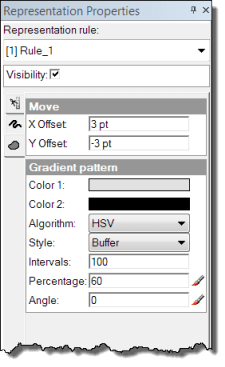

16.修改百分比值，小多边形需要将该值调大。在本例中，将岛屿多边形的百分比值改为60-90之间，如图；

17.修改完成后，在Editor工具条上，选择Editor->Stop Editing，结束编辑进程并保存，效果如图。
