参数符号化

参数符号化包含“点参数符号化”、“线参数符号化”和“面参数符号化”三个工具，当Shape文件中包含有符号化参数属性字段时，使用该工具实现一键进行符号化设置。

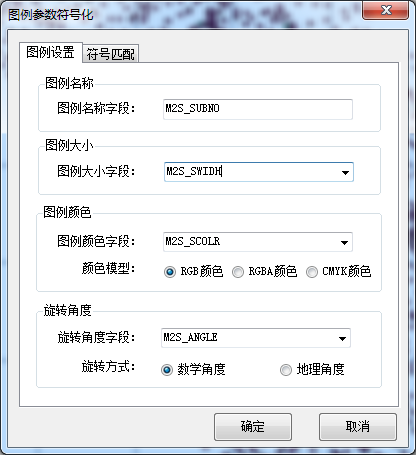

针对点文件，输入正确的图例名称字段【M2S_SUBNO】，图例大小字段【M2S_SWIDH】；

图例颜色字段【M2S_SCOLR】和对应的颜色模型；

旋转角度字段【M2S_ANGLE】和匹配旋转方式；

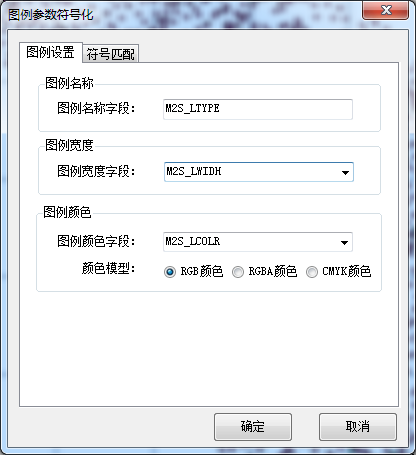

针对线文件，输入正确的图例名称字段【M2S_LTYPE】，图例宽度字段【M2S_LWIDH】；

图例颜色字段【M2S_LCOLR】和对应的颜色模型。

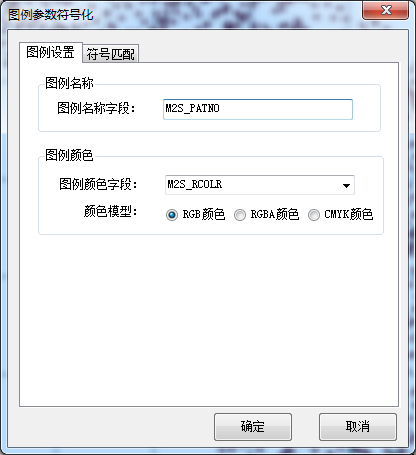

针对面文件，输入正确的图例名称字段【M2S_PATNO】

图例颜色字段【M2S_RCOLR】和对应的颜色模型。

当用户拥有MapGIS和ArcGIS平台下匹配符号库时，软件还提供完整的图式符号自动转换方案。

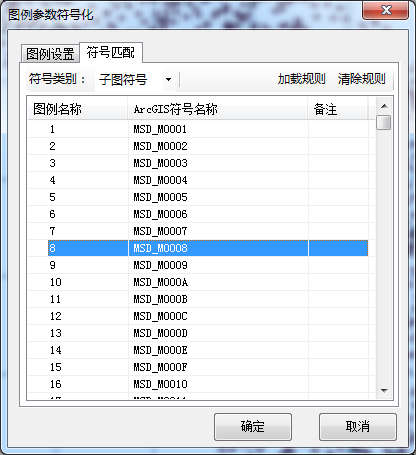

在“符号匹配”页面，点击“加载规则”按钮，选择符号库匹配文件（*.mch），即可匹配转换。

其原理是将MapGIS指定序号的图例替换为匹配文件指定的ARCGIS符号，从而完成符号的匹配转换。

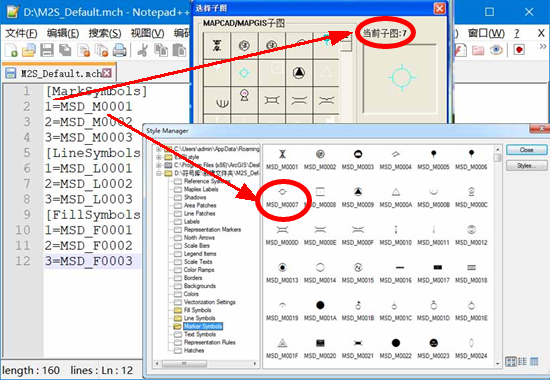

符号库匹配文件（*.mch）为一文本文件，包含[MarkSymbols]、[LineSymbols]、[FillSymbols]三节，分别对应子图、线型和填充符号的匹配规则。每行代表一项匹配规则，“=”前为MapGIS子图号、线型号或填充号，“=”后为ArcGIS点线面符号名称，内容用户可随意编辑，自定义任意匹配规则。
